Motor kaputunun sökülmesi, takılması

AR88.40-D-3000TS

Motor kaputunun sökülmesi, takılması

15.03.2019

Tip

907, 910

Değişiklikle ilgili açıklamalar

13.03.2019

Özellik bilgisi ve WIS Servis Media Link'i eklenmiştir

İş adımı 8

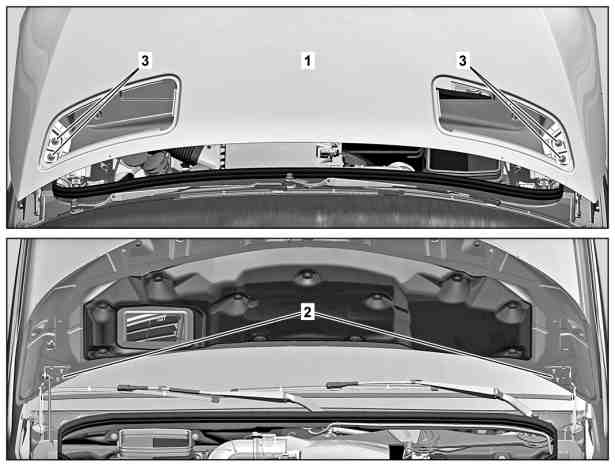

1

Motor kaputu

2

Menteşeler

3

Cıvatalar

 İkaz

Kaputların, kapıların, kapakların ve sürgülü tavanın sökülmesi, takılması ve ayarlama çalışmaları esnasında parmakların sıkışması veya ezilmesi nedeniyle yaralanma tehlikesi

Yapı parçalarının hareket ettirilmesi esnasında vücudun herhangi bir kısmı veya uzuvu hareket sahası içinde bulunmamalıdır.

AS00.00-Z-0011-01A



Sökülmesi

1

Menteşelerin (2) montaj konumunu motor kaputuna (1) işaretleyin.

Motor kaputu (1) tekrar kullanılacaksa.

2

Hava giriş ızgarasını motor kaputundan (1) sökün.

AR88.40-D-3001TS

3

Motor kaputunu (1) sökün.

 Bunun için cıvataları (3) sökün.

 Bir yardımcı gerekli.

4

Motor kaputunu (1) sökerek dağıtın.

Motor kaputu (1) yenilenecekse.

AR88.40-D-3002TS



Takılması

5

Motor kaputunun (1) kaporta boşlukları korumasını gerçekleştirin.

Motor kaputu (1) yenilenecekse.

AR97.20-D-1500TS

6

Yeni motor kaputunu (1) toplayın.

Motor kaputu (1) yenilenecekse.

AR88.40-D-3002TS

 Motor kaputunu (1) henüz monte etmeyin.

7

Motor kaputunu (1) takın.

 Bunun için cıvataları (3) sıkın.

 Bir yardımcı gerekli.

 Motor kaputunun cıvatası menteşeye

*BA88.40-N-1001-01TS

Motor kaputu (1) tekrar kullanılacaksa,



Menteşenin (2) montaj konumuna dikkat edin.

8

Motor kaputunu (1) ayarlayın.

AR88.40-D-3020TS


Motor kaputunun (1) montaj konumunun doğru olmasına dikkat edin.
Hatalı montaj konumu motor kaputunun kapatılmasında (1) ön çamurluğa ve motor kaputuna (1) hasar verir.

 WIS Servis Medya
wsm://04_201900_37

 Motor kaputu

Numara

Adlandırma

Tip 907, 910

BA88.40-N-1001-01TS

Motor kaputunun cıvatası menteşeye

Nm

21
