Mutfak bloğundaki ön kaplamanın sökülmesi, takılması

AR68.30-S-2286S

Mutfak bloğundaki ön kaplamanın sökülmesi, takılması

18.11.2019

Tip

639.813

kod ZK7 ile (MARCO POLO donanım seçeneği)

Değişiklikle ilgili açıklamalar

12.11.2007

İş adımlarının sırası değiştirilmiştir

İş adımları 1 ila 4 arası

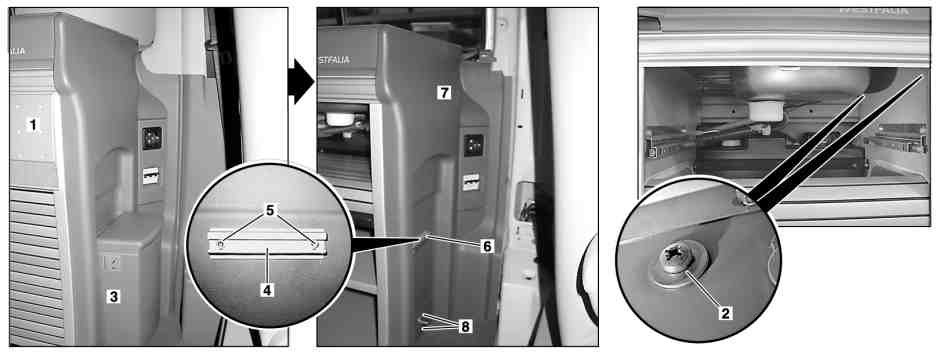

1

Ön çekmece

5

Cıvatalar

2

Cıvatalar

6

Lastik profil

3

Çöp kovası

7

Kaplama

4

Kızak

8

Cıvatalar

9

Şarj cihazı elektrik soket bağlantısı

10

Dış priz elektrik soket bağlantısı

11

Cıvata

 

Sökülmesi, takılması

 Tehlike

U >= 30 V alternatif gerilim (AC) veya U >= 60 V doğru akım gerilimi (DC) olan yapı parçalarına ve sistemleriyle çalışmalarda hayati tehlike

Hasarlı veya arızalı akımlı yapı parçalarına ve hatlara ya da izole edilmemiş elektrik bağlantılarına ve hatlara dokunmayın.

AS00.00-Z-0035-01A

Departman açıklaması

Araç iç mekanındaki tamir çalışmalarının yapılması ile ilgili hatırlatmalar

AH68.00-N-0001-01S

1

Çöp kovasını (3) sökün

2

Sol B-direğindeki kaplamaları sökün

AR68.30-S-4700S

3

Ön çekmeceyi (1) sökün

AR86.60-S-0020S

4

Cıvataları (2) sökün

5

Kızağı (4) sökün

 Bunun için gerekirse lastik profili (6) sökün ve cıvataları (5) çıkarın.

 Montaj: Lastik profilin (6) doğru oturmasına dikkat edin.

6

Cıvataları (8) sökün

7

Kaplamayı (7) B direğinden başlayarak sökün


Kaplamayı (7) B direğindeki klipsinden çözün ve mutfak dolabından dikkatlice araç ortası yönünde tutucu mandallardan çekin,
Meydana gelebilecek hasarları önlemek için.

 Montaj:
Kaplamayı (7) doğru konumlandırın,
Meydana gelebilecek hasarları önlemek için.

 Uzun kama

*115589035900

8

Şarj cihazı elektrik soket bağlantısını (9) ayırın

 Montaj: Yeni köpük izolasyonunu şarj cihazı elektrikli soket bağlantısının (9) çevresine yapıştırın.

9

Dış priz elektrik soket bağlantısını (10) ayırın

 Montaj: Yeni köpük izolasyonunu dış priz elektrikli soket bağlantısının (10) çevresine yapıştırın.

10

Cıvataları (11) çıkarın

 Şase noktasının cıvatası yan panele

*BA86.60-N-1002-01A

11

Kaplamayı (7) sökün

12

Kaplamanın (7) ek montaj parçalarını tadil edin

AR68.30-S-2286-01S

 Sadece kaplamayı (7) yenilerken.

13

Takma işlemi, sökme işleminin tersi sırasında olmalıdır



Kontrol

14

Elektrik tüketicilerinin işlev kontrolünü yapın

 Mutfak sütunu

Numara

Adlandırma

Tip 639.813
kod ZK7 ile (MARCO POLO donanım seçeneği)

BA86.60-N-1002-01A

Şase noktasının cıvatası yan panele

Nm

16
