B direği kaplamasının sürücü tarafında sökülmesi, takılması

AR68.30-D-4707TS

B direği kaplamasının sürücü tarafında sökülmesi, takılması

15.02.2018

Tip

907.2/7

Tip 907.7'de Code SF1 (elektrikli ayarlanabilir sürücü koltuğu) ile gösterilmiştir

1

Muhafaza kapağı

2

Cıvata

3

Elbise askısı

4

B-direği kaplaması

5

Kemer uç demiri

6

Emniyet kemeri

8

Germe halkası

9

Kenar fitili

Tip 907.7'de Code SB1 (konforlu sürücü koltuğu), Code T19 (sol sürgülü kapı), Code T56 (sol sürgülü kapı elektrik kumandası) ve Code T74 (biniş için tutma kolu) ile

1

Muhafaza kapağı

2

Cıvata

3

Elbise askısı

4

B-direği kaplaması

5

Kemer uç demiri

6

Emniyet kemeri

7

Kenar fitili

8

Germe halkası

9

Kenar fitili

10

Tutamak

11

Şalter

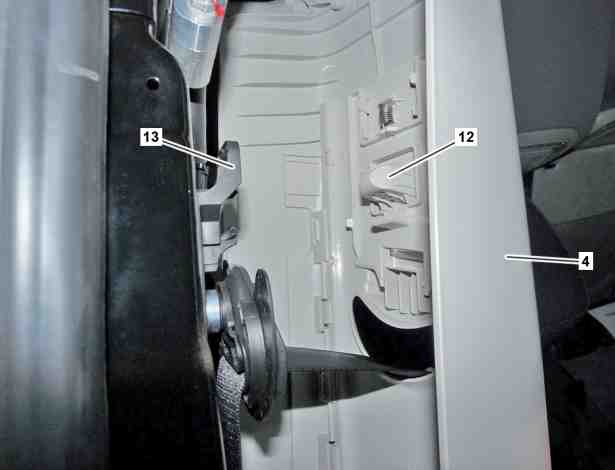

Tip 907.7'de Code SB1 (konforlu sürücü koltuğu), Code T19 (sol sürgülü kapı), Code T56 (sol sürgülü kapı elektrik kumandası) ve Code T74 (biniş için tutma kolu) ile

4

B-direği kaplaması

12

Kumanda

13

Kemer yükseklik ayar tertibatı

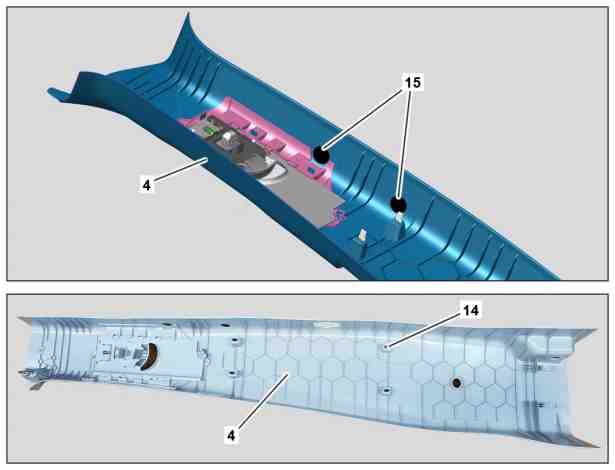

Tip 907.7'de Code T56 (sol sürgülü kapı için elektrikli kumanda) ile ve Code T74 (biniş için tutma kolu) ile gösterilmiştir

4

B-direği kaplaması

14

Tutma klipsi (5 ad.)

15

İşaretler

Departman açıklaması

Kendinden emniyetli cıvata ve somunlar ile ilgili hatırlatmalar

AH00.00-N-0001-01A

Departman açıklaması

Araç iç mekanındaki tamir çalışmalarının yapılması ile ilgili hatırlatmalar

AH68.00-N-0001-01S

 

Sökülmesi, takılması

1

Ön koltuğu ve ön koltuğun sırt dayanağını en ön konuma getirin

2

Muhafazayı (1) sökün

 Klipsten çıkarma aleti

*452589016300

3

Cıvatayı (2) sökün ve elbise askısını (3) B-direğinden çıkarıp alın

4

Germe halkasını (8) B-sütunundan sökün

 Cıvata bağlama kopçası B sütununa

*BA68.50-D-1001-03TS

5

Tutamağı (10) B-sütunundan sökün

Tip 907.2/7
kod T74 ile (Biniş tutamağı)

 Klipsten çıkarma aleti

*452589016300

6.1

Kemer uç demirini (5) B-direğinden sökün

Tip 907.2/7
kod S02 ile (Sürücü koltuğu)
Tip 907.2/7
kod SB1 ile (Konfor sürücü koltuğu)
Tip 907.2/7
kod SB9 ile (Sürücü koltuğu plus)
Tip 907.2/7
kod SF1 ile (Elektrikli ayarlanabilir sürücü koltuğu)

 Kemer bağlantı uç demirinin cıvatası B-direğine

*BA91.40-N-1002-03TS

6.2

Kemer uç demirini (5) ön koltuktan sökün

Tip 907.2/7
kod SB3 ile (Süspansiyonlu koltuk konforlu modeli, sürücü koltuğu)

AR91.40-D-1030-01TS

 Ön koltuk kemer uç bağlantı cıvatası ön koltuk çerçevesine

*BA91.40-N-1005-03TS

 Uzun kama

*115589035900

7

B direği kaplamasını (4) yukarıdan aşağıya doğru klipslerinden çıkarın

 Montaj: Kumandayı (12) kemer yükseklik ayar tertibatına (13) sürün.
Sızdırmazlık çerçevesini (9) B-sütunu kaplamasında (4) doğru konumlandırın.

 Tip 907.2
Tip 907.7
kod T19 ile (Sol sürgülü kapı)
Montaj: Sızdırmazlık çerçevesini (7) B-direği kaplamasında (4) doğru konumlandırın.

 Uzun kama

*115589035900

8

Şalterin (11) elektrik soket bağlantısını ayırın

Tip 907.7
kod T56 ile (Sol sürgülü kapı için elektrikli kullanım)

9

B-direği kaplamasını (4) B-direğinden çıkarıp alın ve bununla birlikte emniyet kemerini (6) kemer uç demiriyle (5) kemer deliğinden geçirin

 Tip 907.2/7
kod T74 ile (Biniş tutamağı)
Montaj: B-sütunu kaplamasının (4) yenilenmesinde 2 deliği mevcut işaretlere (15) göre delin.



Kontrol

10

Tutucu klipsi (14) hasarlanma ve yerine doğru oturma bakımından kontrol edin

Tutma klipsi (14) hasarlıysa.



Tutma klipsini (14) yenileyin.

Tutucu klips (14) B sütunu kaplamasındaki (4) yuvaya doğru oturmazsa.



Tutucu klipsi (14) doğru konumlandırın.

11

Takma işlemi, sökme işleminin tersi sırasında olmalıdır



Kontrol

12

Kemer yükseklik ayar tertibatının (13) fonksiyonunu kontrol edin

 Yük tespiti

Numara

Adlandırma

Tip 907, 910

BA68.50-D-1001-03TS

Cıvata bağlama kopçası B sütununa

Nm

18

 Kemer kilidi, emniyet kemeri, kemer uç demiri, kemer yükseklik ayarlama tertibatı

Numara

Adlandırma

Tip 907, 910

BA91.40-N-1002-03TS

Kemer bağlantı uç demirinin cıvatası B-direğine

Nm

35

 Kemer kilidi, emniyet kemeri, kemer uç demiri, kemer yükseklik ayarlama tertibatı

Numara

Adlandırma

Tip 907, 910

BA91.40-N-1005-03TS

Ön koltuk kemer uç bağlantı cıvatası ön koltuk çerçevesine

Nm

35
