Tip | 207.4## 1# 31.05.2013' a kadar |
2014 model yılına kadar | |
kod 512 ile (COMAND APS, DVD-değiştiricisi dahil) | |
kod 460 hariç (Kanada modeli) | |
kod 494 hariç (ABD modeli) | |
kod 498 hariç (Japonya modeli) | |
Tip | 207.4## 1# 31.05.2013' a kadar |
2014 model yılına kadar | |
kod 527 ile (Tekli DVD sürücüsüne sahip COMAND APS (Navigasyon dahil)) | |
kod 460 hariç (Kanada modeli) | |
kod 494 hariç (ABD modeli) | |
kod 498 hariç (Japonya modeli) |
220 589 04 99 00
Kablo grubu tamir seti binek araç ilavesi
000 589 13 99 00
Asıl kablo grubu tamir seti
Bağlantı şeması |
1 | COMAND kablo grubu |
2 | Geri sürüş kamerası kablo demeti |
4 | Bagaj kapağı kablo seti |
A40/3 | COMAND kumanda ünitesi |
B84/3 | Geri sürüş kamerası |
B84/3x1 | Geri sürüş kamerası elektrik soket bağlantısı |
E4/1e3 | Sağ geri vites lambası |
N10/2 | Arka sigorta ve röle modüllü SAM kumanda kutusu |
N66/10 | Geri sürüş kamerası gerilim beslemesi modülü |
W7 | Sağ tekerlek davlumbazı bagaj şase noktası |
X169 | Geri sürüş kamerası elektrik soket bağlantısı |
br | Kahverengi kablo |
gr/ge | Gri/sarı kablo |
rt/bl | Kırmızı/mavi kablo |
P54.65-4285-06
Döşeme şeması |
1 | COMAND kablo grubu |
2 | Geri sürüş kamerası kablo demeti |
3 | Potansiyel dağıtıcı |
4 | Bagaj kapağı kablo seti |
A40/3 | COMAND kumanda ünitesi |
B84/3 | Geri sürüş kamerası |
B84/3x1 | Geri sürüş kamerası elektrik soket bağlantısı |
E4/1e3 | Sağ geri vites lambası |
N10/2 | Arka sigorta ve röle modüllü SAM kumanda kutusu |
N66/10 | Geri sürüş kamerası gerilim beslemesi modülü |
W7 | Sağ tekerlek davlumbazı bagaj şase noktası |
X169 | Geri sürüş kamerası elektrik soket bağlantısı |
br | Kahverengi kablo |
gr/ge | Gri/sarı kablo |
rt/bl | Kırmızı/mavi kablo |
P54.65-4284-06
1 | Geri görüş kamerasının (B84/3) elektrik hattını bunun için öngörülen bagaj kapağındaki delikten içe doğru geçirin ve geri görüş kamerasını (B84/3) klipsleyin. |
2 | Geri sürüş kamerasının (B84/3) koruma folyosunu (5) çekip çıkarın. |
P54.65-4287-12

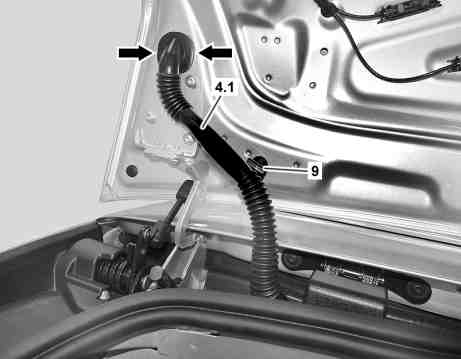

3 | Kablo kanalının (4.1) koruyucu kılıfını bagaj kapağında açın (oklar) ve bagaj kapağından çekip çıkarın. |
4 | Hava kanalının 4.1) kilidini tutucudan (9) açın ve yukarı doğru tutucudan (9) çıkarın. |
P54.65-4288-11
5 | Hat kanalının (4.1) koruyucu kılıfındaki (4.2) yerleşme kancalarının (4.3.) klipsleyin ve bagaj kapağı kablo setini (4) sökün. |
Bagaj kapağı kablo seti (4) teslimat kapsamı içerisinde mevcut olan bagaj kapağı kablo seti ile (4) değiştirilir. |
P54.65-4289-06
6 | Hat kanalı (4.1) bagaj kapağının yeni kablo setini (4) klipsleyin ve bagaj kapağının yeni kablo setini (4) takın. |
İçeri çekme yardımcısı kullanın. |
7 | Bagaj kapağı kablo seti (4) bagaj kapağında geri görüş kamerasına giden mevcut hatlar boyunca döşeyin ve kablo bağlarıyla sabitleyin. |
8 | Geri sürüş kamerası elektrik soket bağlantısını (B84/3x1) oluşturun. |
Bunun için bagaj kapağı kablo setinin (4) siyah 4 kutup kavrama ve geri görüş kamerası siyah 4 kutuplu soketini bağlayın. |
9 | Süngeri (16) geri görüş kamerası elektrik soket bağlantısı (B84/3x1) üzerine geçirin. |
P54.65-4290-11
10 | Bagaj kapağı kablo seti (4) mevcut hatlar boyunca geri görüş kamerası soket bağlantısına (X169) döşeyin ve kablo bağlarıyla sabitleyin. |
11 | Geri görüş kamerası kablo grubunu (2) mevcut kablolar boyunca geri görüş kamerası gerilim besleme modülüne (N66/10) kadar döşeyin ve kablo bağlarıyla sabitleyin. |
12 | Geri görüş kamerası elektrik soket bağlantısını (X169) oluşturun. |
Bunun için bagaj kapağı kablo setinin (4) siyah 4 kutuplu kavraması ve siyah 4 kutuplu geri görüş kamerası kablo seti soketini (2) bağlayın. |
13 | Süngeri geri görüş kamerası elektrik soket bağlantısı (X169) üzerine geçirin. |
P54.65-4291-11
14 | Geri görüş kamerası kablo grubunun siyah 4 kutuplu bağlantısını (2.1) geri görüş kamerası gerilim besleme modülüne (N66/10) bağlayın. |
P54.65-4316-01
15 | Bagaj kapağı kablo setinin (4) tutucu klemensini (7) karoseri kıvrımına takın. |
16 | Korozyon önleyici madde mandalın (7) bölgesindeki karoseri kıvrımına uygulayın. |
P54.65-4292-11
17 | COMAND elektrik kablosunun beyaz 6 kutuplu bağlantısını (1.1) geri görüş kamerası gerilim besleme modülüne (N66/10) bağlayın. |
P54.65-4316-01
18 | Gri/sarı kabloyu (gr/ge) mevcut kablolar boyunca kablo kanalının (8) alt koruyuvcu kılıfa kadar döşeyin. |
19 | Hat kanalının (8) koruyucu kılıfını bagaj kapağında açın (oklar) ve bagaj kapağından çekip çıkarın. |
P54.65-4293-11
20 | Gri/sarı hattı (gr/ge) bir çekme yardımıyla hat kanalının (8) arasından geçirerek arka kapağın iç kısmına sokun. |
Hat kanalına (8) kaydırıcı madde püskürtün. |
21 | Hat kanalının (8) koruyucu kılıfını bagaj kapağına klipsleyin. |
22 | COMAND kablo setinin gri/sarı kablosunu (gr/ge) sağ geri vites lambasının (E4/1e3) gri/sarı kablosuna (gr/ge) bir potansiyel dağıtıcı (3) vasıtası ile bağlayın. |
Potansiyel dağıtıcı (3) temel kablo seti tamir setinde veya binek araçlar tamamlayıcı kablo seti tamir setinde bulunmaktadır. |
23 | Potansiyel dağıtıcıyı (3) keçeli bant ile sarın. |
24 | Sağ geri dönüş lambasının (E4/1e3) gri/sarı kablosunu (gr/ge) ve COMAND kablo setinin gri/sarı kablosunu (gr/ge) kablo bağlarıyla sabitleyin. |
P54.65-4295-11
25 | Kahverengi kabloyu (br) geri görüş kamerası gerilim besleme modülünden (N66/10) itibaren mevcut kablolar boyunca sağ davlumbaz bagaj bölmesi şase noktasına (W7) döşeyin ve kablo bağlarıyla sabitleyin. |
26 | Kahverengi kabloyu (br) sağ tekerlek yuvası bagaj bölmesi şase noktasına (W7) bağlayın. |
27 | Kahverengi kablonun (br) gereksiz kablo uzunluğunu geri bağlayın. |
P54.65-4296-11
28 | Kırmızı/mavi kabloyu (rt/bl) geri görüş kamerası gerilim beslemesinden (N66/10) itibaren mevcut kablolar boyunca arka taraf sigorta ve röle modülü olan SAM kumanda cihazına (N10/2) doğru döşeyin ve kablo bağları ile sabitleyin. |
29 | Kırmızı/mavi kabloyu (rt/bl) geri bağlayın. |
P54.65-4297-11
30 | Yeşil sigorta tutucusunu (11) arka sigorta ve röle modüllü SAM kumanda cihazından (N10/2) sökün. |
Eğer arkada sigorta ve röle modülü olan SAM kumanda cihazı (N10/2) yeşil bir sigorta tutucusuyla (11) donatılmışsa. |
P54.65-4298-11
31 | Kırmızı/mavi kabloyu (rt/bl) yeşil sigorta taşıyıcısının 4 nolu odasında bulunan araç hattıyla (14) kablo setini bir potansiyel dağıtıcıya (13) bağlayın. |
Eğer arkada sigorta ve röle modülü olan SAM kumanda cihazı yeşil bir sigorta tutucusuyla donatılmışsa ve yeşil sigorta tutucusunun 4 nolu odacığı ile donatılmışsa. |
Potansiyel dağıtıcı (13) temel kablo seti tamir setinde veya binek araçlar tamamlayıcı kablo seti tamir setinde bulunmaktadır. |
P54.65-4299-01
32 | Yeşil sigorta taşıyıcısındaki (11) kilidi açın. |
Eğer arka sigorta ve röle modülü olan SAM kumanda cihazı (N10/2) yeşil sigorta tutucusuyla (11) donatılmışsa ve yeşil sigorta tutucusunun (11) 4 nolu odacığı döşenmemişse. |
33 | Kırmızı/mavi kabloya (rt/bl) uyan bir STP kontağı monte edin. |
Eğer arka sigorta ve röle modülü olan SAM kumanda cihazı (N10/2) yeşil sigorta tutucusuyla (11) donatılmışsa ve yeşil sigorta tutucusunun (11) 4 nolu odacığı döşenmemişse. |
STP kontağı temel kablo setinden veya binek araçlar tamamlayıcı kablo seti tamir setinde bulunmaktadır. |
34 | Kırmızı/mavi hattı (rt/bl) yeşil sigorta tutucusunun (11) 4 nolu odacığına takın. |
Eğer arka sigorta ve röle modülü olan SAM kumanda cihazı (N10/2) yeşil sigorta tutucusuyla (11) donatılmışsa ve yeşil sigorta tutucusunun (11) 4 nolu odacığı döşenmemişse. |
P54.65-4298-11
35 | Kırmızı/mavi hattı (rt/bl) teslimat kapsamında bulunan yeşil sigorta tutucusunun (11) 4 nolu odacığına takın. |
Eğer arkada sigorta ve röle modülü olan SAM kumanda cihazı (N10/2) yeşil bir sigorta taşıyıcısıyla (11) donatılmışsa. |
36 | Sigorta tutucusunun (11) 4 nolu odacığının içerisine 7,5 A sigortası takın. |
Gerekli ise. |
37 | Yeşil sigorta tutucusunu (11) arka sigorta ve röle modülü olan SAM kumanda cihazını (N10/2) yeşil işaretlenmiş soket yerine takın. |
P54.65-4298-11
38 | COMAND kablo setini (1) geri görüş kamerası gerilim besleme modülünden (N66/10) itibaren B direği üzerinden mevcut kablo kanalları boyunca gösterilen kablo setini kablo bağlarıyla sabitleyin. |
P54.65-4300-11
39 | COMAND kablo grubunu (1) B direğinden itibaren A direği üzerinden mevcut kablo kanallarına kablo grupları COMAND kumanda ünitesine (A40/3) kadar döşeyin ve kablo bağlarıyla sabitleyin. |
P54.65-4301-11
40 | COMAND kablo demetinin (1) 2 kutuplu yeşil soketini (15) COMAND kumanda ünitesinin (A40/3) yeşil soket yerine takın. |
Sadece COMAND kumanda ünitesindeki (A40/3) yeşil geçme yeri dolu değil ise. |
41 | COMAND kablo setine (1) ait yeşil 2 kutuplu soketin (15) kilidini açın ve taşıyıcı gövdesini çıkarın. |
Sadece COMAND kumanda ünitesindeki (A40/3) yeşil geçme yeri dolu ise. |
42 | Araç kablosu grubunun yeşil 2 kutuplu soketini (15) COMAND kumanda ünitesinden (A40/3) çıkarın. |
Sadece COMAND kumanda ünitesindeki (A40/3) yeşil geçme yeri dolu ise. |
43 | Araç kablosu grubunun yeşil 2 kutuplu soketine (15) ait taşıyıcı gövdenin kilidini açın. |
Sadece COMAND kumanda ünitesindeki (A40/3) yeşil geçme yeri dolu ise. |
P54.65-4302-12
44 | COMAND kablo grubunu (1) araç kablosu grubunun yeşil 2 kutuplu soketine (15) ait taşıyıcı gövdesine yerleştirin ve kilitleyin. |
Sadece COMAND kumanda ünitesindeki (A40/3) yeşil geçme yeri dolu ise. |
45 | Yeşil 2 kutuplu soketi (15) COMAND kumanda ünitesinin (A40/3) yeşil geçme yerine takın. |
Sadece COMAND kumanda ünitesindeki (A40/3) yeşil geçme yeri dolu ise. |
