AR46.35-P-1000SM | Remover e instalar o módulo de comando da direção hidráulica | 11.10.05 |
TIPO 450.3 /4 (exceto 450.418) com Code (V26) servo direção EPS (FFO)
a partir de WME4503001J000001

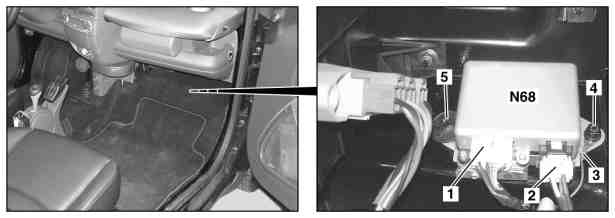

P46.35-2016-04
1 Conexão elétrica
2 Conexão elétrica
3 Terminal massa
4 Porca
5 Presilhas
N68 Módulo de comando da direção hidráulica
| Remover e instalar | ||
| Indicações para evitar avarias em componentes eletrônicos por meio de descargas eletrostáticas | Tipo, todos | |
1 | Remover o apoio dos pés do lado do acompanhante | ||
2 | Desconectar a conexão elétrica (1, 2) | Instalação: observar para o correto travamento. | |
3 | Remover a porca (4) e remover a conexão massa (3) | Instalação: atentar para que a conexão massa (3) encontre-se entre a porca (4) e o módulo de comando da direção hidráulica (N68). | |
Instalação: o cabo da conexão massa (3) deve ser disposto e fixado de tal modo que sejam excluídos ruídos de vibrações e danos. | |||
4 | Remover o grampo (5) | Substituir o grampo (5) danificado. | |
5 | Remover o módulo de comando da direção hidráulica (N68) | Atentar para que a fita de feltro sobre o lado traseiro do módulo de comando da direção hidráulica (N68) encontre-se na posição correta e não esteja danificada. Se necessário, substituir a fita de feltro. | |
6 | Instalação na ordem inversa | ||
7 | Fazer a leitura da memória de falhas | Se necessário processar as falhas nos módulos de comando. | |
| Conectar o STAR DIAGNOSIS, fazer a leitura da memória de falhas | ||
Sistema de diagnose do STAR DIAGNOSIS |
Ferramentas de uso comercial
Documentos referenciados
- ad0000p200004sm Conectar o STAR DIAGNOSIS, fazer a leitura da memória de falhas
- ah5400p000101a Indicações para evitar danos em componentes eletrônicos através de descargas eletrostáticas
- ar6830p1340sm Remover e instalar o apoio dos pés do lado do acompanhante
