AR46.30-B-0500E | Remover e instalar a bomba da direção hidráulica | 10.02.16 |
Motor de combustão interna 457.915, 457.916, 457.922, 457.924, 457.925, 457.926, 457.928, 457.929, 457.931, 457.932

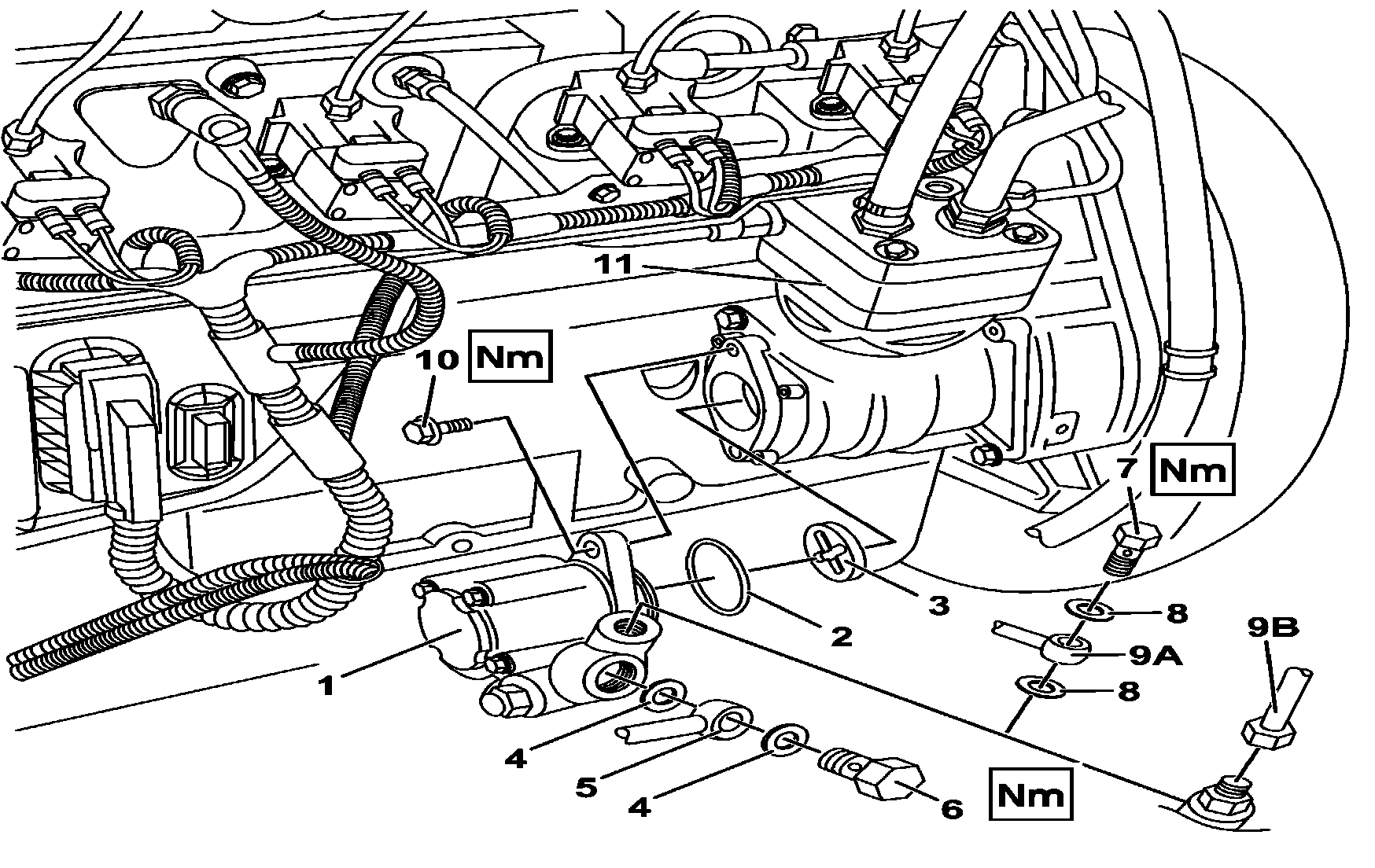

B46.30-0007-12
1 Bomba da direção hidráulica
2 Anel O-ring
3 Disco de acoplamento
4 Anéis de vedação
5 Tubulação de entrada da bomba da direção hidráulica
6 Parafuso
7 Parafuso
8 Anéis de vedação
9A Tubulação de pressão da bomba da direção hidráulica (motores 457.922/924/928/931)
9B Tubulação de pressão da bomba da direção hidráulica (motores 457.915/916/925/926/929/932)
10 Parafuso
11 Compressor de ar
| Remover e instalar | ||
Perigo! | Perigo de danos pessoais e materiais ao bascular o capô dianteiro do veículo Perigo de danos pessoais ao fechar o capô dianteiro do veículo | Certificar-se de que o espaço à frente do veículo seja suficiênte e que esteja livre de objetos e pessoas. Bascular o capô até a haste de segurança travá-lo na posição aberta | |
1.1 | Bascular o capô do motor | Caminhões com motor 457.924/931 | |
Perigo! | Perigo de danos pessoais e materiais ao bascular e retornar a cabina do veículo | Certificar-se de que a área de basculamento e retorno da cabina esteja livre de objetos e pessoas. Bascular a cabina até a posição final. Retornar a cabina até seu correto travamento na posição de trabalho | |
1.2 | Bascular a cabina | Caminhões com motor 457.922/928 | |
1.3 | Abrir a tampa do compartimento do motor | Ônibus com motor 457.915/916/925/926/929/932 Consultar instruções do encarroçador | |
2 | Remover o capô do motor no interior da cabina do veículo | Caminhões com motor 457.924/931 | |
3 | Remover a tubulação (5) da bomba direção hidráulica (1) | Instalar: Substituir os anéis de vedação (4) Coletar o óleo hidráulico que escorrer | |
| |||
4 | Remover a tubulação (9A/9B) da bomba direção hidráulica (1) | Instalar: Substituir os anéis de vedação (8) Coletar o óleo hidráulico que escorrer | |
| |||
5 | Remover os parafusos (10) e retirar a bomba da direção hidráulica (1) do compressor (11) | Instalar: Substituir o anel O-ring (2) Lubrificar o anel O-ring (2) com óleo do motor | |
| |||
6 | Remover o disco de acoplamento (3) | Instalar: Observar que as garras do eixo do compressor (11) estejam defasadas 90 graus em relação às garras do eixo da bomba da direção hidráulica (1) | |
7 | Instalar na ordem inversa | ||
8 | Reabastecer e sangrar o sistema hidráulico da direção | Caminhão | |
Ônibus |
Bomba da direção hidráulica
Documentos referenciados
- ap4600b4611b Direção hidráulica - verificar o nível de óleo e abastecer se necessário
- ap4600b4611d Direção hidráulica - verificar o nível de óleo e abastecer se necessário
- ar6080b0010c Bascular a cabina à posição de reparo e retornar
- ar8840b1000b Abrir o capô do motor, posicioná-lo na vertical, fechar
- ar8840b3000b Remover e instalar o capô
- as6080b000101a Risco de lesão por aprisionamento e esmagamento ao bascular a cabina
- as8840b000101a Risco de lesão por aprisionamento e esmagamento ao abrir e fechar o capô do motor
