Remover e instalar os foles sanfonados com a pinça de freio instalada

10.02.16

Veículo 382.1## #D, 634.0## #D com CODE BB5 (Freios a disco no ED (VA) e ET (HA))

Veículo 693.1, 695, 696.0 com CODE BB5 (Freios a disco no ED (VA) e ET (HA))

Remover e instalar os foles sanfonados com a pinça de freio instalada

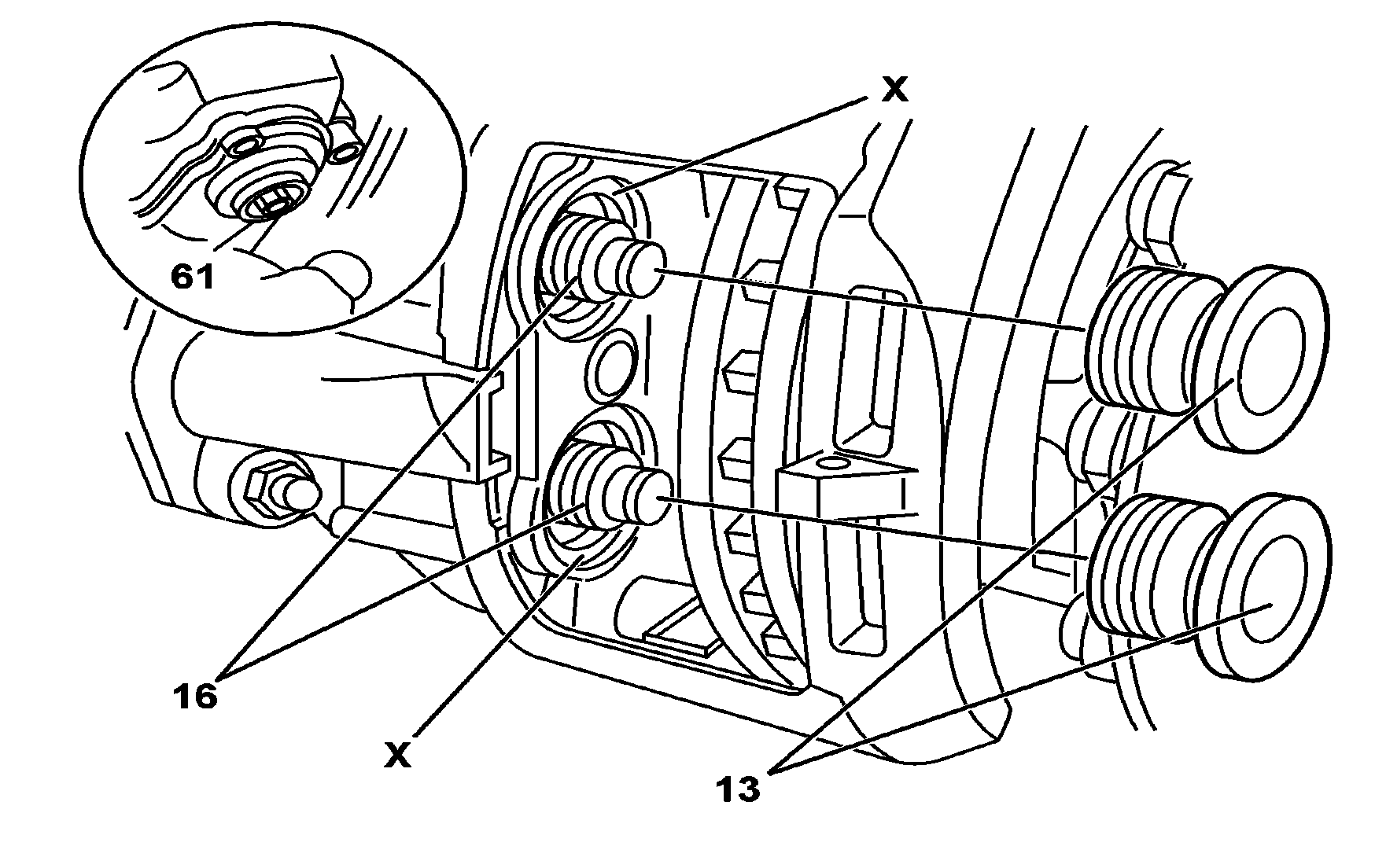

B42.10-0328-11

Veículos com pinça de freio SB 7000, SN 7000

13 Peças de pressão com protetor sanfonado

16 Tubos roscados

61 Adaptador do ajustador de folga SN7000 atual e SB7000 da versão “2” (na versão “1” o adaptador é integrado na haste de regulagem)

X Faces de vedação dos protetores sanfonados

Remover

1

Remover as rodas

AR40.10-B-1100E

2

Remover as pastilhas do freio

AR42.10-B-0170B

3

Apertar o adaptador do regulador de folga (61) até que as peças de pressão (13) fiquem acessíveis

4

Remover as peças de pressão com protetor sanfonado (13)

O veículo não deve circular com as peças removidas.

AR42.10-B-0200-01A

*055589035900

5

Verificar danos nas peças de pressão (13)

Se as faces de vedação (X) estiverem danificadas, substituir a pinça do freio:

Pinça de freio Knorr série SN7000

AR42.10-B-0090A

Pinça de freio Knorr série SB7000

AR42.10-B-0090C

6

Verificar a presença de corrosão na rosca de ajuste dos tubos roscados (16)

Se houve penetração de água e há presença de corrosão, substituir a pinça do freio:

AR42.10-B-0200-02A

Pinça de freio Knorr série SN7000

AR42.10-B-0090A

Pinça de freio Knorr série SB7000

AR42.10-B-0090C

Instalar

7

Lubrificar com graxa recomendada a rosca de ajuste dos tubos roscados (16)

Aplicar graxa recomendada (cinza grafite).

*BR00.45-B-1031-06A

8

Parafusar os tubos roscados (16) na pinça do freio

Girar adaptador de regulagem (61) para a esquerda até que os tubos roscados (16) sobressaiam apenas sobre a pinça do freio.

9

Instalar as peças de pressão com os protetores sanfonados (13)

AR42.10-B-0200-03A

*055589016100

10

Instalar as pastilhas do freio

AR42.10-B-0170B

11

Instalar as rodas

AR40.10-B-1100E

Remover e instalar os foles sanfonados com a pinça de freio instalada
Remover e instalar os foles sanfonados com a pinça de freio instalada

055 589 01 61 00

Dispositivo para prensar

055 589 03 59 00

Garfo

Produtos para reparos

Número

Denominação

Número de pedido

BR00.45-B-1031-06A

Pasta Klüber HEL 46/450, cor cinza grafite

Knorr P1858/4

Documentos referenciados
