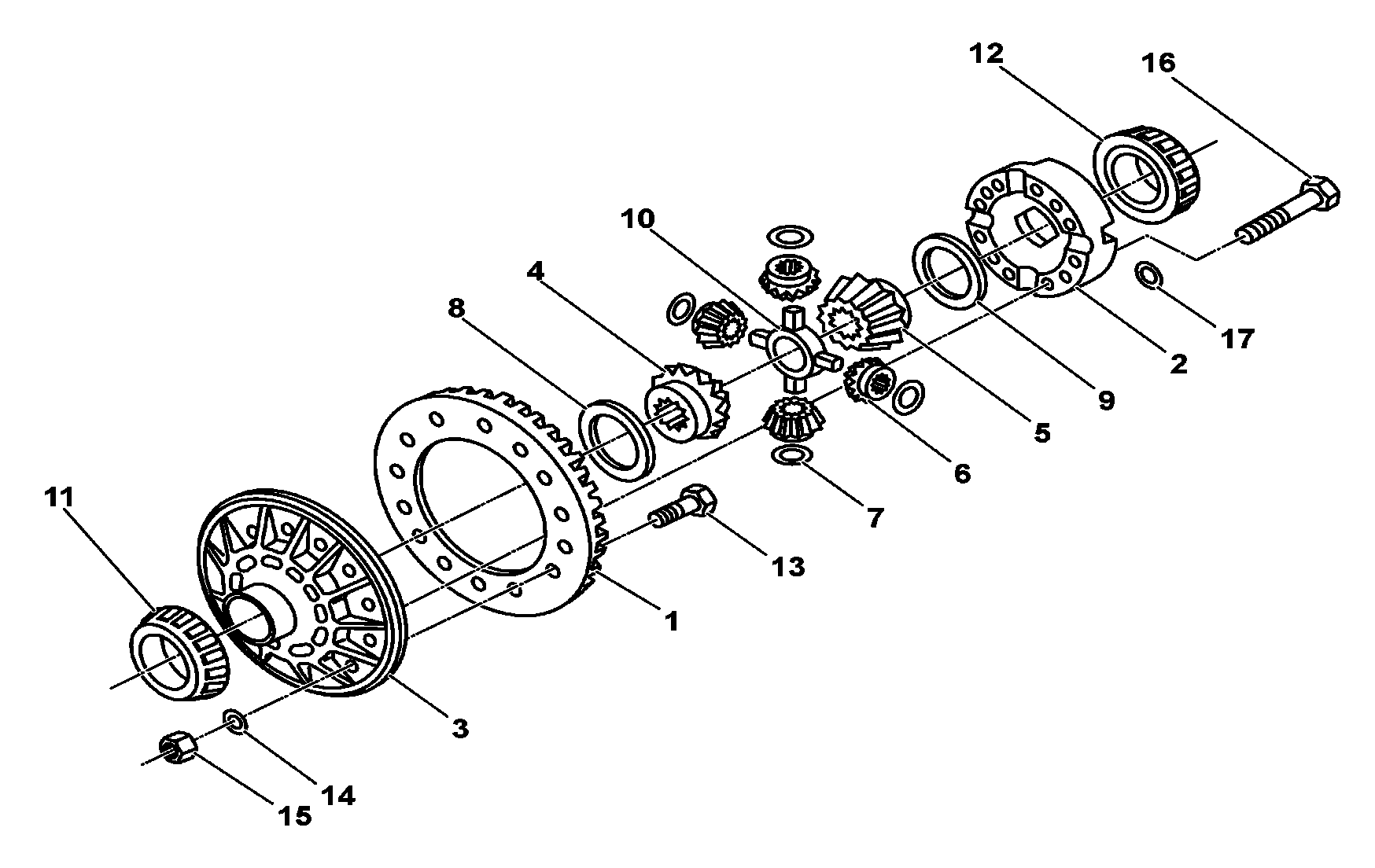

B35.31-0071-06
1 Coroa
2 Tampa da caixa dos satélites
3 Caixa dos satélites
4 Engrenagem planetária
5 Engrenagem planetária
6 Engrenagens satélites
7 Arruelas
8 Arruela de encosto
9 Arruela de encosto
10 Cruzeta
11 Rolamento de roletes cônicos
12 Rolamento de roletes cônicos
13 Parafusos
14 Arruelas
15 Porcas
16 Parafusos
17 Arruelas
| Desmontar | ||
1 | Remover o diferencial | ||
2 | Remover os parafusos (16) e as arruelas (17) da caixa dos satélites e desmontá-la completamente | Marcar as metades da caixa dos satélites para que a posição original seja mantida na montagem. | |
3 | Soltar e remover os parafusos (13), porcas (15) e arruelas(14) de fixação da coroa (1) | Marcar a coroa em relação à posição na caixa de satélites. | |
4 | Remover a coroa (1) utilizando uma prensa | Apoie a coroa (1) sobre blocos de metal ou madeira e prense a caixa dos satélites (3) através da coroa. | |
5 | Remover os cones dos rolamentos (11) e (12) das metades da caixa dos satélites (3) e (2) | Remover com um extrator adequado ou uma prensa. | |
| Verificar | ||
6 | Lavar as peças e verificar quanto a desgaste | Olear as peças na montagem. | |
| Montar | ||
7 | Montar a coroa (1) na caixa dos satélites (3) | Aquecer a coroa (1) em água morna, à temperatura de aproximadamente 80°C, durante 10 minutos, para permitir a sua colocação manual. | |
8 | Instalar os parafusos (13), porcas (15) e arruelas(14) de fixação da coroa (1) | ||
Aplicar pasta de travamento na rosca dos parafusos. | |||
9 | Montar os cones dos rolamentos (11) e (12) nas duas metades da caixa dos satélites (3) e (2) | ||
10 | Montar a engrenagem planetária (4) com sua arruela de encosto (8) na metade da caixa dos satélites (3) | ||
11 | Montar a cruzeta (10) e os satélites (6) com as respectivas arruelas (7) | ||
12 | Montar a engrenagem planetária (5) e sua arruela de encosto (9) | ||
13 | Montar a tampa da caixa dos satélites (2) | Observar o alinhamento original. | |
14 | Instalar os parafusos (16) e arruelas (17) de fixação da caixa dos satélites | ||
Aplicar pasta de travamento na rosca dos parafusos. |
Coroa com diferencial
Número | Denominação | Eixo traseiro 772.112 | |||
BA35.30-B-1002-05L | Caixa satélite | Nm | 300...420 | ||
BA35.30-B-1003-05L | Fixação da coroa | Nm | 265...355 | ||
Produtos para reparos
Número | Denominação | Número de pedido |
BR00.45-B-1002-02A | Trava química Loctite 271 | Loctite 271 |
Documentos referenciados
- ar3530b0464b Remover e instalar a coroa com o diferencial
