Verificar a estanqueidade do sistema de arrefecimento

Tipo ar · tema 20.00 · versão 0100 · 2016-02-10

Válido para: Motor de combustão interna 612.983'

Onde se situa

Grupo funcional 1 Motor › 20 Arrefecimento do motor › 20.00 Generalidades

EinPAS 15 Motor › 15.25 Sistema de arrefecimento do motor › 15.25.5 Circuito do líquido de arrefecimento completo

Também válido para motores/caixas de velocidades: 612 983

AR20.00-B-1010D

Verificar a estanqueidade do sistema de arrefecimento

10.02.16

Motor de combustão interna 612.983

Verificar a estanqueidade do sistema de arrefecimento

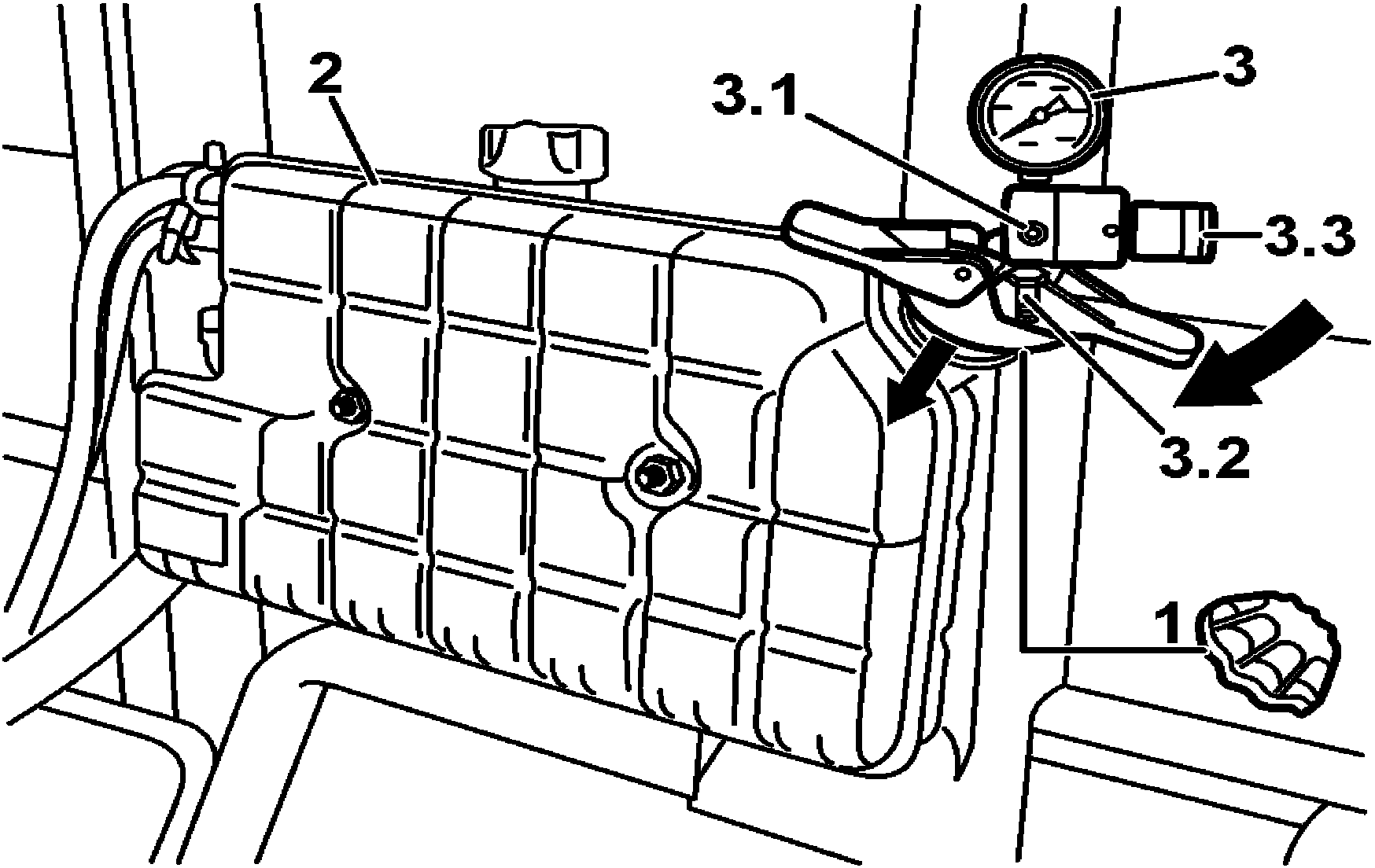

B20.00-0063-01

1 Tampa do bocal de abastecimento

2 Tanque de compensação

3 Analisador de estanqueidade

3.1 Conexão de entrada, engate rápido

3.2 Válvula de descarga

3.3 Válvula de pressão de entrada

Perigo!

Risco de lesão na pele e olhos provenientes de queimaduras causadas pelo vapor ou líquido de arrefecimento superaquecido. Risco de envenenamento por ingestão do líquido de arrefecimento

Abrir o sistema de arrefecimento somente quando a temperatura for inferior a 90 °C. Abrir lentamente a tampa e deixar sair o excesso de pressão. Não se deve colocar líquido de arrefecimento em vasilhames destinados a bebidas. Utilizar luvas, vestimentas apropriadas e óculos de proteção.

AS20.00-B-0001-01A

1

Remover a tampa (1) do reservatório de compensação (2).

2

Acionar o comando da calefação para a posição aberto.

Veículo equipado com sistema de calefação.

Verificar

3

Verificar o nível do líquido de arrefecimento.

Restabelecer se necessário .

AP20.00-B-2010E

4

Instalar o analisador de estanqueidade (3) no bocal de abastecimento do reservatório (2).

Montar o analisador, de modo que fique firmemente preso ao bocal.

*001589832100

5

Conectar uma linha de ar comprimido à conexão de entrada (3.1) do analisador (3).

A linha de ar comprimido deve estar equipada com uma válvula de controle de abertura e fechamento.

6

Submeter o sistema a 1,0 bar de pressão, controlando-a através do regulador (3.3).

Quando a pressão no sistema atingir o valor de verificação (1,0 bar), interromper a alimentação de ar, fechando a válvula de controle da linha de ar comprimido.

7

Verificar a estanqueidade do sistema, observando a estabilidade da pressão, indicada no manômetro do analisador (3).

Se for observada queda de pressão no manômetro do analisador (3), verificar vazamentos no motor, bomba d’água, mangueiras, tubos, conexões, radiador, reservatório de compensação do sistema de arrefecimento e calefação.

8

Despressurizar o sistema através da válvula de descarga (3.2) e remover o analisador (3).

Desconectar a linha de ar comprimido da conexão de entrada (3.1).

*001589832100

9

Corrigir eventuais vazamentos no sistema de arrefecimento e calefação.

Reapertar braçadeiras ou substituí-las.

Substituir mangueiras ou tubos.

Reparar ou substituir o radiador, bomba d’água, reservatório de compensação e corrigir vazamentos no motor.

10

Instalar a tampa (1) no reservatório de compensação (2).

Se necessário, restabelecer o nível do líquido de arrefecimento.

AP20.00-B-2010E

Verificar a estanqueidade do sistema de arrefecimento

001 589 83 21 00

Analisador de estanqueidade
