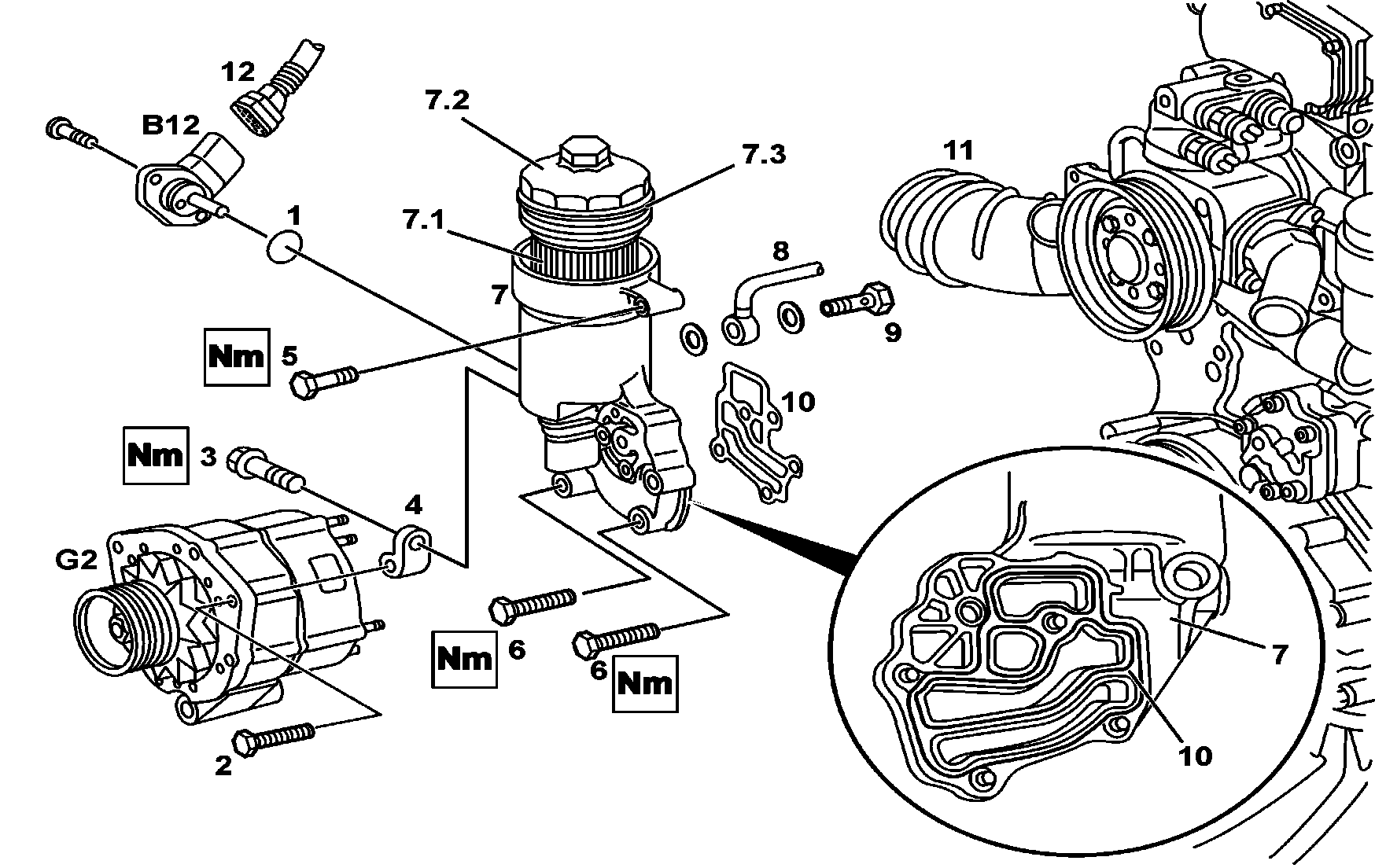

Remover e instalar a carcaça do filtro de óleo

AR18.20-B-3471A

Remover e instalar a carcaça do filtro de óleo

10.02.16



Remover e instalar

1

Desconectar os cabos da bateria

2

Remover o dispositivo tensor da correia

AR13.25-B-3200A

3

Desenroscar a tampa do filtro de óleo (7.2) da carcaça do filtro (7)

Ao desenroscar a tampa do filtro (7.2), o óleo fluirá para o cárter de óleo.



*BA18.20-B-1003-01B

4

Remover o tubo de admissão de ar (11)

Instalar: Limpar e examinar o estado do tubo de admissão (11). Caso necessário, substituí-lo.

5

Desencaixar o conector (12) do sensor de pressão e temperatura do óleo (B12)

6

Remover o sensor de pressão e temperatura do óleo (B12)

Instalar: Examinar o estado do anel-O (1). Caso necessário, substituí-lo



*BA18.40-B-1005-01A

7

Remover o parafuso (3) no suporte (4)



*BA15.40-B-1001-01B

8

Soltar o parafuso (2) e afastar o altenador (G2) da carcaça do filtro (7)



*BA15.40-B-1003-01B

9

Remover o tubo de pressão de óleo (8) da carcaça do filtro (7)

Coletar o óleo que sair.

Instalar: Substituir os anéis de vedação.

10

Remover a tampa do filtro (7.2)

Coletar o óleo que escorrer do elemento filtrante (7.1).

Examinar o estado do elemento filtrante (7.1). Caso necessário, substituí-lo.



Substituir o elemento do filtro

AP18.20-B-0100-04A



*BA18.20-B-1003-01B

Instalar: Examinar o estado dos anéis de vedação (7.3) na tampa do filtro (7.2). Caso necessário, substituí-los.

11

Remover os parafusos (5, 6) da carcaça do filtro (7)



*BA18.20-B-1001-01B



*BA18.20-B-1002-01B

12

Remover a carcaça (7) do bloco do motor

Coletar o óleo que sair.

13

Remover a junta (10) da carcaça do filtro de óleo (7)

Instalar: Substituir a junta (10).

14

Instalar na ordem inversa

15

Controlar o nível de óleo lubrificante

Se necessário restabelecer o nível, utilizar óleo de mesma marca e tipo já existente, até atingir o nível máximo. O nível de óleo deve ser verificado com o veículo estacionado em piso nivelado. Em hipótese alguma o nível de óleo deverá ultrapassar a referência de nível máximo da vareta indicadora.

Perigo!

Perigo de danos pessoais e materiais ao funcionar o motor com a caixa de mudanças engrenada. Perigo de danos pessoais ao efetuar trabalhos com o motor aquecido e em funcionamento

Certificar-se de que a caixa de mudanças esteja na posição neutra.

Utilizar vestuário apropriado e atentar quanto às partes móveis e aquecidas do motor.

AS00.00-B-0005-01A

16

Funcionar o motor em marcha-lenta observando o indicador de pressão de óleo

Não acelerar o motor até que acuse pressão de óleo no indicador. A pressão de óleo deverá ser restabelecida em aproximadamente 10 segundos.

Não acionar o motor de partida ininterruptamente por mais de 30 segundos. Se o motor não funcionar nesse intervalo, aguardar aproximadamente 1 minuto e acioná-lo novamente.

Comprovar a estanqueidade do filtro de óleo.

*BE18.00-B-1001-01A

Número

Denominação

Motor 924.9; 926.9

BE18.00-B-1001-01A

Pressão de óleo lubrificante do motor, mínima admissível

rotação de marcha-lenta

bar

0,5

rotação máxima

bar

2,5

Número

Denominação

Motor 902.9, 904.9; 906.9

Motor 924.9; 926.9

BA15.40-B-1001-01B

Parafuso do suporte do alternador no filtro óleo

Nm

40

40

BA15.40-B-1003-01B

Parafuso do alternador no suporte

Nm

65

65

Número

Denominação

Motor 902.9, 904.9; 906.9

BA18.20-B-1001-01B

Carcaça do filtro de óleo ao bloco do motor

Nm

25

BA18.20-B-1002-01B

Apoio da carcaça do filtro de óleo ao bloco do motor

Nm

25

BA18.20-B-1003-01B

Tampa do filtro de óleo à carcaça

Nm

25

Número

Denominação

Motor 904; 906.9

Motor 924; 926.9

BA18.40-B-1005-01A

Parafuso do sensor combinado para pressão e temperatura do óleo na carcaça do filtro de óleo

Nm

10

10
