AR09.10-B-8030A | Remover e instalar o tubo flexível de aspiração de ar | 10.02.16 |
Motor de combustão interna 904.925
Motor de combustão interna 904.965

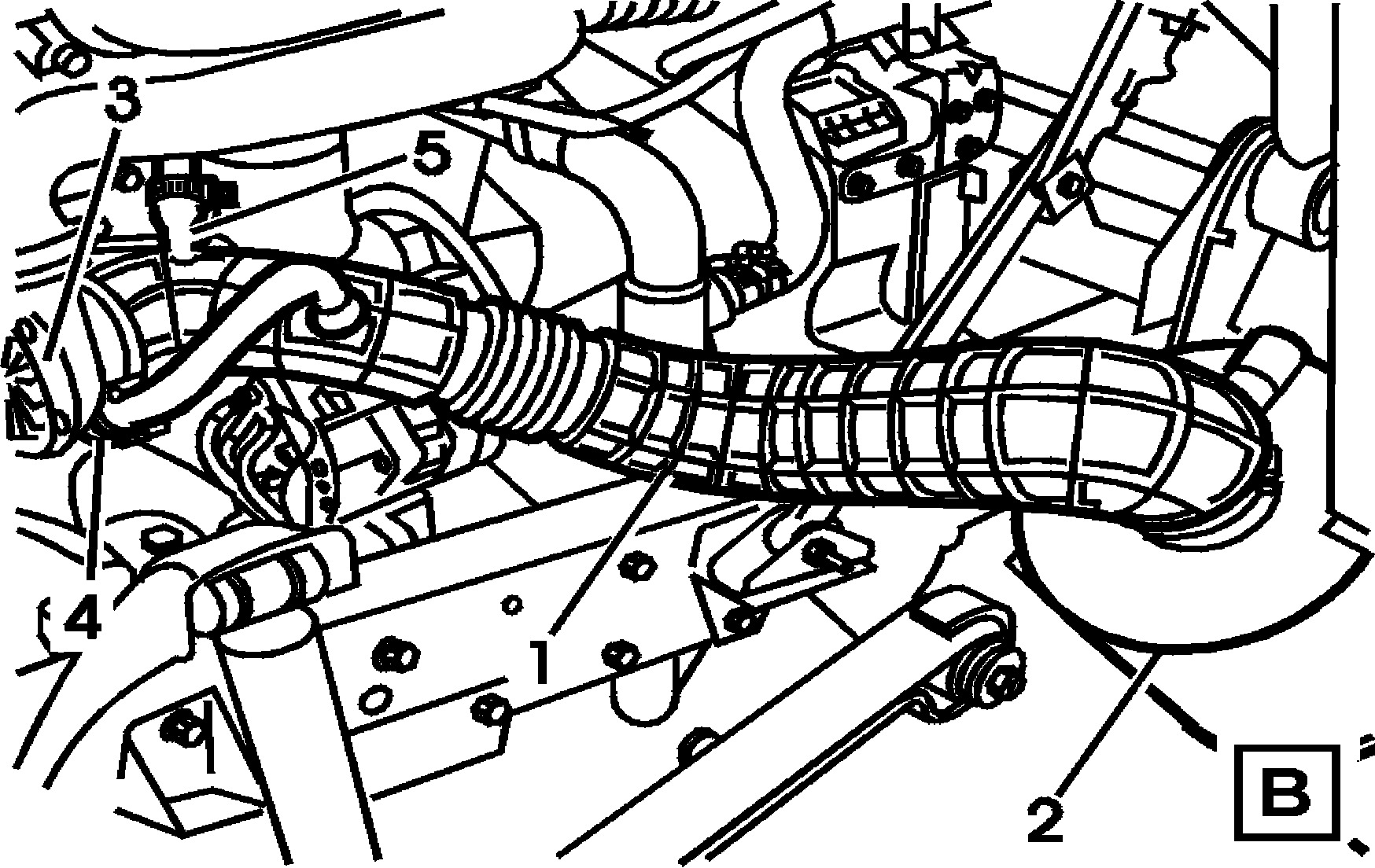

B09.10-0001-01
B09.10-0002-01
1 Tubo flexível de aspiração de ar
2 Filtro de ar
3 Turboalimentador
4 Tubo do compressor de ar (entrada)
5 Tubo respiro do motor
A Disposição de montagem:Ônibus com motor dianteiro
B Disposição de montagem:Caminhões
| Remover e instalar | ||
Perigo! | Risco de lesão por aprisionamento e esmagamento ao bascular a cabina | Durante o basculamento da cabina para frente e para trás, não entrar na área de inclinação e tomar as medidas preventivas para impedir a entrada de pessoas não autorizadas. Sempre inclinar a cabina até sua posição final e travá-la com o dispositivo de segurança. | |
1.1 | Bascular a cabina | Caminhões c/ cabina avançada. | |
Perigo! | Risco de lesãopor aprisionamento e esmagamento ao abrir e fechar o capô do motor | Durante o basculamento do capô manter a área sempre livre de pessoas e objetos. | |
1.2 | Bascular o capô do motor | Caminhões c/ cabina semi-avançada. | |
2 | Desconectar o tubo do compressor de ar (4) do tubo flexível de aspiração de ar (1) | ||
3 | Desconectar tubo respiro (5) do tubo flexível de aspiração de ar (1) | ||
4 | Desconectar o tubo flexível de aspiração de ar (1) do bocal da carcaça do filtro de ar (2) | ||
5 | Desconectar o tubo flexível de aspiração de ar (1) do bocal do turboalimentador (3) | ||
6 | Instalar na ordem inversa | Verificar o estado de todas as braçadeiras. Caso necessário, substituí-las. |
Documentos referenciados
- ar6080b0010b Bascular a cabina à posição de reparo e retornar
- ar8840b1000a Abrir o capô do motor, posicioná-lo na vertical, fechar
- as6080b000101a Risco de lesão por aprisionamento e esmagamento ao bascular a cabina
- as8840b000101a Risco de lesão por aprisionamento e esmagamento ao abrir e fechar o capô do motor
