Preparação de instalação da bomba injetora

Tipo ar · tema 07.11 · versão 0100 · 2016-02-10

Válido para:

Onde se situa

Grupo funcional 1 Motor › 07 Preparação da mistura › 07.11 Sistema de injeção diesel de bomba em linha e regulagem mecânica (M/RSF) — Série 374 (modelos 991, 993, 994) · Série 688 (modelos 111, 156, 157, 177)

EinPAS 15 Motor › 15.45 Unidade de controle do motor › 15.45.51 Bomba injetora/avanço automático de injeção — Série 374 (modelos 991, 993, 994) · Série 688 (modelos 111, 156, 157, 177)

AR07.11-B-8410-02A

Preparação de instalação da bomba injetora

Motores 374.991/993/994

Bomba de combustível a diesel

Número

Denominação

Motor 374.991/993/994

BE07.02-B-1001-01A

Início de injeção antes do ponto morto superior (PMS)

graus

4

mm

0,21

Embreagem

Número

Denominação

Motor 374.9 com embreagem MFZ 280

Motor 374.9 com embreagem MFZ 310

BA25.10-B-1002-01A

Fixação do cárter da embreagem

Nm

8...12

8...12

Preparação de instalação da bomba injetora
Preparação de instalação da bomba injetora

442 589 00 31 00

Desmonta-válvulas

366 589 00 63 00

Garfo rotativo

Preparação de instalação da bomba injetora

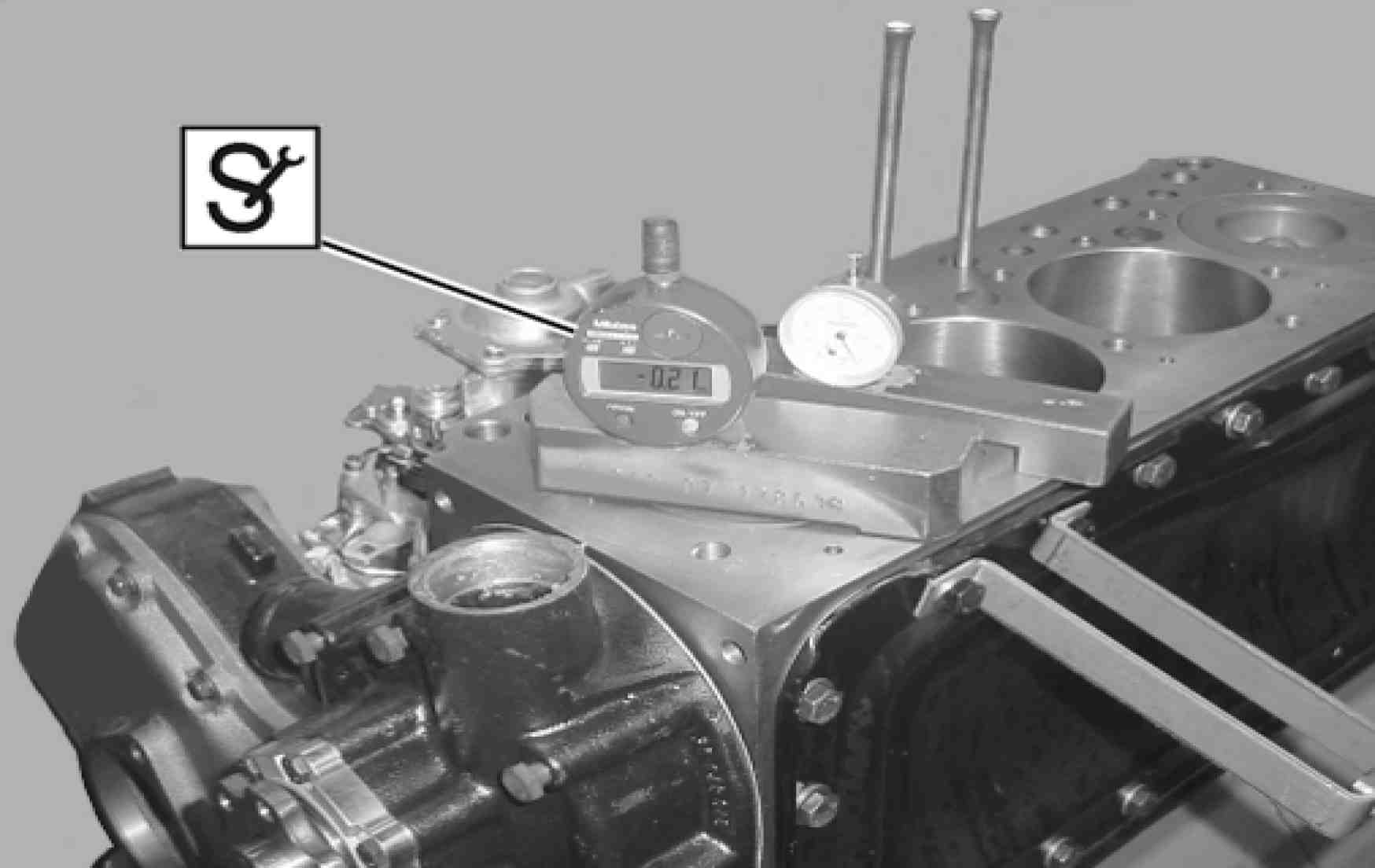

B07.11-0012-01

1 - Remover a tampa do cabeçote.

Em veículos dotados de compressor de ar acionado por correia, remover o tubo de entrada do compressor de ar

2 - Remover o último balancim do mecanismo dos balancins, correspondente à válvula do 4° cilindro.

3 - Remover a mola de válvula do 4º cilindro com o auxílio do desmonta-válvulas

Travar a haste da válvula para evitar que a mesma caia dentro do cilindro .

4 - Instalar o relógio comparador sobre o cabeçote, sem no entanto apoiar o apalpador na haste da válvula.

Preparação de instalação da bomba injetora

N07.11-2016-01

5 - Remover a tampa de fechamento (1) da parte inferior da carcaça da embreagem

Preparação de instalação da bomba injetora

N07.11-2017-01

6 - Instalar o garfo rotativo na cremalheira do volante.

Preparação de instalação da bomba injetora

B07.11-0010-01

7 - Girar o volante no sentido de rotação do motor até o ponto morto superior (PMS) do pistão no 4º cilindro (correspondente ao PMS do 1° cilindro), observando a coincidência da seta (FB) com o entalhe na polia da árvore de manivelas.

Preparação de instalação da bomba injetora

B07.11-0003-01

A posição da seta indicadora é definida com o êmbolo do 1º cilindro situado antes do ponto morto superior (PMS), no tempo de compressão (posição L) e a seta coincidindo com a marca de referência existente na polia antivibradora.

Preparação de instalação da bomba injetora

B07.11-0012-01

8 - Apoiar o apalpador do relógio comparador com pré-tensão sobre o topo da haste da válvula.

Preparação de instalação da bomba injetora

N07.11-2017-01

9 - Girar o volante para corrigir o ponto morto superior (PMS) e zerar o ponteiro do relógio comparador.

Na obtenção do ponto morto superior (PMS) girar sempre o volante no sentido de rotação do motor para evitar erros de medição, devido a folga das engrenagens.

10 - Retornar o volante 1/4 de volta e em seguida girar no sentido de rotação do motor até que no mostrador do relógio comparador indique a medida prescrita, correspondente ao ângulo do início de injeção (FB 4°) no 1º cilindro.

Não retornar o volante para a obtenção da medida prescrita para evitar erros de medição, devido a folga das engrenagens.

11 - Instalar a bomba injetora distribuidora.
