Usinar as sedes de válvulas

AR05.30-B-4511D

Usinar as sedes de válvulas

10.02.16



Medir

1

Medir a distância, entre as faces das vàlvulas e a face inferior do cabeçote.

 Caso o valor obtido não se encontre dentro dos valores recomendados, retrabalhar ou substituir a válvula (1/2) e/ou a sede (4).

AR05.30-B-4100-01C

Distância (G) válvula de admissão.

*BE05.30-B-1011-01A

Distância (G) válvula de escapamento.

*BE05.30-B-1012-01A



*001589532100



*343589004000



Desmontar

2

Remover a válvula (1) e (2) do cabeçote (3)

AR05.30-B-3511D



Verificar

3

Verificar o desgaste da guia de válvula, substituir se necessário.

AR05.30-B-3731C

Limite de desgaste, guia de admissão.

*BE05.30-B-1005-02A

Limite de desgaste, guia de escapamento.

*BE05.30-B-1006-02A

4

Verificar o estado e as dimensões da válvula (1/2).

 Substituir as válvulas quando apresentarem desgaste nas ranhuras das chavetas, danos na extremidade e na camada de cromo da haste e assento queimado.

AR05.30-B-4202-01C

 Se necessário, retrabalhar a válvula.

AR05.30-B-4202B

5

Verificar a sede de válvula (4).

Em caso de ligeira deformação na superfície de assento, é possível retrabahar a sede, desde que a distância da válvula ao cabeçote, após o retrabalho, seja maior ou igual ao mínimo admissível.

*BE05.30-B-1011-01A

*BE05.30-B-1012-01A

 Se necessário substituir a sede.

AR05.30-B-3831C

Usinar

6

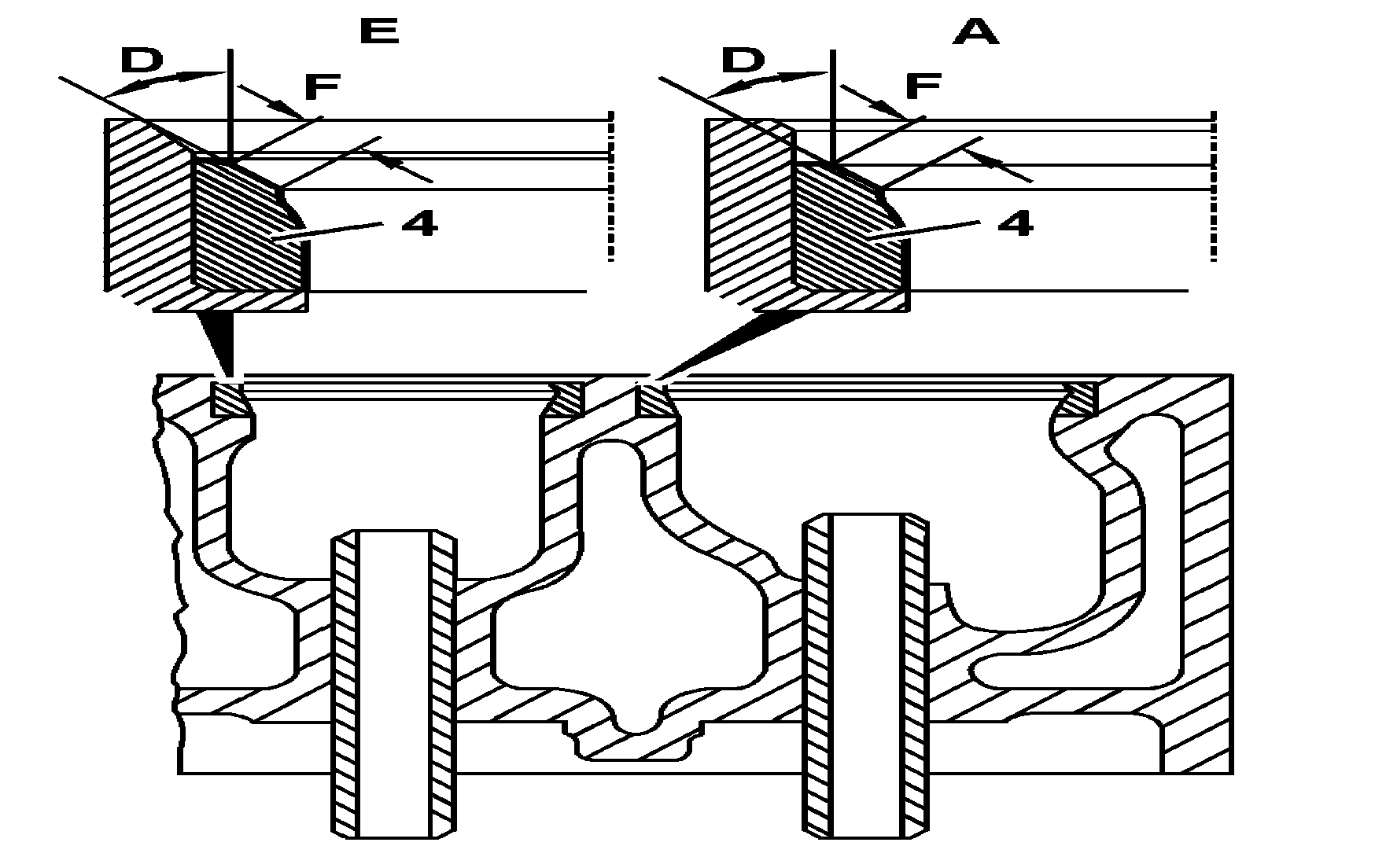

Usinar a sede de válvula (4).

 A quantidade de vezes que as sedes podem ser retrabalhadas está limitada pela distância das válvulas no cabeçote. Em caso de novas sedes manter a largura (F) do assento no valor mínimo da tolerância.

 Se os valores recomendados a seguir, não forem obtidos procedendo a usinagem, substituir a sede.

AR05.30-B-3831C

Ângulo da face de assento (D).

*BE05.30-B-1006-03A

*BE05.30-B-1007-03A

Largura do assento (F).

*BE05.30-B-1008-03A

*BE05.30-B-1009-03A

Excentricidade máxima admissível na face “F” em relação à guia da válvula.

*BE05.30-B-1010-03A

*BE05.30-B-1011-03A

7

Comprovar o contato da face de assento da sede com a válvula.

Deverá existir um contato uniforme em toda área do assento da sede.

AR05.30-B-4201-01A



Montar

8

Instalar a válvula (1/2).

AR05.30-B-3511D

Número

Denominação

Motor 372.90/93, 374.90 (exceto 374.901000, 374.901406, 374.901407) , 376.90, 376.930

Motor 376.919

BE05.30-B-1011-01A

Distância (G) da válvula de admissão

Normal

mm

0,7...1,1

0,7...1,1

Reparo máximo

mm

1,3

1,3

BE05.30-B-1012-01A

Distância (G) da válvula de escapamento

Normal

mm

0,7...1,1

0,9...1,3

Reparo máximo

mm

1,6

1,6

Número

Denominação

Motor 376.922/923/924

Motor 376.925/926/927

BE05.30-B-1011-01A

Distância (G) da válvula de admissão

Normal

mm

0,7...1,1

0,7...1,1

Reparo máximo

mm

1,3

1,3

BE05.30-B-1012-01A

Distância (G) da válvula de escapamento

Normal

mm

0,7...1,1

0,7...1,1

Reparo máximo

mm

1,6

1,6

Número

Denominação

Motor 372.9, 374.9, 376.9, 377.9, 386.9

BE05.30-B-1005-02A

Limite de desgaste do diâmetro interno da guia de admissão

mm

9,050

BE05.30-B-1006-02A

Limite de desgaste do diâmetro interno da guia de escapamento

mm

10,050

Número

Denominação

Motor 376.92 exceto 376.922

Motor 376.922

BE05.30-B-1006-03A

Ângulo (D) da sede da válvula de admissão

graus

45

20

BE05.30-B-1007-03A

Ângulo (D) da sede da válvula de escapamento

graus

45

30

BE05.30-B-1008-03A

Largura (F) da face de assento na sede de admissão

mm

1,6...2,3

1,6...2,3

BE05.30-B-1009-03A

Largura (F) da face de assento na sede de escapamento

mm

2,6...3,1

2,6...3,1

BE05.30-B-1010-03A

Excentricidade máxima admissível na face (F) em relação à guia da válvula de admissão

mm

0,04

0,04

BE05.30-B-1011-03A

Excentricidade máxima admissível na face (F) em relação à guia da válvula de escapamento

mm

0,04

0,04

Número

Denominação

Motor 376.919

Motor 374.90, Motor 376.90, Motor 376.91

BE05.30-B-1006-03A

Ângulo (D) da sede da válvula de admissão

graus

20

30

BE05.30-B-1007-03A

Ângulo (D) da sede da válvula de escapamento

graus

30

45

BE05.30-B-1008-03A

Largura (F) da face de assento na sede de admissão

mm

1,6...2,3

1,3...2,4

BE05.30-B-1009-03A

Largura (F) da face de assento na sede de escapamento

mm

2,6...3,1

1,8...3,0

BE05.30-B-1010-03A

Excentricidade máxima admissível na face (F) em relação à guia da válvula de admissão

mm

0,04

0,04

BE05.30-B-1011-03A

Excentricidade máxima admissível na face (F) em relação à guia da válvula de escapamento

mm

0,04

0,04

Número

Denominação

Motor 374.95 exceto 374.953, Motor 376.95, Motor 367.96 exceto 376.967, Motor 376.98, Motor 386.9

Motor 372.96, 372.98; Motor 374.953, 374.97/98/99, Motor 376.94, 376.967, 376.97, 376.99, Motor 377.9

BE05.30-B-1006-03A

Ângulo (D) da sede da válvula de admissão

graus

30

20

BE05.30-B-1007-03A

Ângulo (D) da sede da válvula de escapamento

graus

45

45

BE05.30-B-1008-03A

Largura (F) da face de assento na sede de admissão

mm

1,3...2,4

1,3...2,4

BE05.30-B-1009-03A

Largura (F) da face de assento na sede de escapamento

mm

1,8...3,0

1,8...3,0

BE05.30-B-1010-03A

Excentricidade máxima admissível na face (F) em relação à guia da válvula de admissão

mm

0,04

0,04

BE05.30-B-1011-03A

Excentricidade máxima admissível na face (F) em relação à guia da válvula de escapamento

mm

0,04

0,04
