Remover e instalar a polia/amortecedor de vibrações

Tipo ar · tema 03.30 · versão 0104 · 2008-02-08

Válido para: MOTOR 111.979 no TIPO 901.0, 902.0, 903.0, 904.0 MOTOR 111.984 no TIPO 901.6, 902.6, 903.6, 904.6

Onde se situa

Grupo funcional 1 Motor › 03 Peças motrizes › 03.30 Volante, platô, polia antivibradora, coroa dentada do volante — Série 901 (modelos 0**, 6**) · Série 902 (modelos 0**, 6**) · Série 903 (modelos 0**, 6**) · Série 904 (modelos 0**, 6**)

EinPAS 15 Motor › 15.15 Motor de combustão interna completo/carcaça do motor/órgãos móveis › 15.15.41 Árvore de manivelas/volante do motor/disco de arrasto — Série 901 (modelos 0**, 6**) · Série 902 (modelos 0**, 6**) · Série 903 (modelos 0**, 6**) · Série 904 (modelos 0**, 6**)

EinPAS 15 Motor › 15.18 Acionamento por correia › 15.18.30 Correia/polia/dispositivo tensor da correia/polia inversora — Série 901 (modelos 0**, 6**) · Série 902 (modelos 0**, 6**) · Série 903 (modelos 0**, 6**) · Série 904 (modelos 0**, 6**)

Também válido para motores/caixas de velocidades: 111 979, 111 984

AR03.30-D-1600C

Remover e instalar a polia/amortecedor de vibrações

14.2.96

MOTOR 111.979 no TIPO 901.0, 902.0, 903.0, 904.0

MOTOR 111.984 no TIPO 901.6, 902.6, 903.6, 904.6

Remover e instalar a polia/amortecedor de vibrações

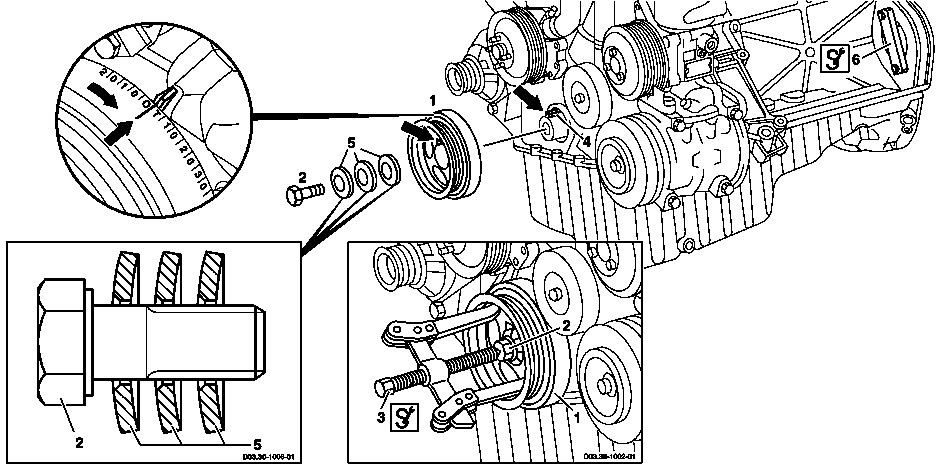

D03.30-1001-09

1 Polia/antivibrador

2 Parafuso central

3 Extrator

4 Chaveta semicircular

5 Molas de disco

6 Trava

Remover e instalar

1

Remover o radiador

Motor 111.979

AR20.20-D-3865C

Motor 111.984

AR20.20-D-3865G

2

Remover o acoplamento do ventilador Visco

AR20.40-D-5660C

3

Remover a correia nervada

AP13.22-D-1381A

4

Colocar a polia/antivibrador (1) em OT

Girar o motor pela árvore de manivelas.

AR01.00-D-0120C

A chaveta (4) indica para cima.

5

Instalar a trava (6) para a árvore de manivelas/cremalheira do motor de partida

AR03.30-D-5000C

6

Remover o parafuso central (2) com as molas prato (5)

Instalação: lubrificar as molas prato (5) e a rosca do parafuso central (2), instalar as molas prato (5) com a curvatura para a cabeça do parafuso.

*BA03.30-N-1001-01A

*001589650900

7

Remover a polia/antivibrador (1)

No caso da polia/antivibrador (1) emperrado:

Remover a polia/antivibrador (1)

AR03.30-D-1600-02C

*000589883300

Instalação: a ranhura da polia (1) deve estar alinhada com a chaveta (4) na árvore de manivelas.

8

Substituir o retentor dianteiro da árvore de manivelas

AR03.20-D-3000C

9

Instalação na ordem inversa

Volante do motor, disco de arraste, amortecedor de vibrações, cremalheira do motor de partida

Número

Denominação

Motor 111.979/
984

BA03.30-N-1001-01A

Parafuso central da polia /antivibrador.

Nm

315

Remover e instalar a polia/amortecedor de vibrações
Remover e instalar a polia/amortecedor de vibrações

001 589 65 09 00

000 589 88 33 00

Extrator, dois braços

Adaptador de chave soquete
