AR03.30-B-8022B | Verificar e retificar o volante | 10.02.16 |
Motor de combustão interna 372, 374, 376, 377, 386 com Veículo 382.### #B, 382.### #D, 384.### #B, 384.### #D, 386.### #B, 386.### #D, 682.### #B, 682.### #D, 684.2## #B, 684.2## #D, 693.### #B, 693.### #D, 694.### #B, 694.### #D, 695.### #B, 695.### #D
B03.30-0022-08
A Diâmetro do alojamento da cremalheira
B Diâmetro do alojamento do flange da árvore de manivelas
C Espessura mínima permitida para volante novo entre a face do flange da árvore de manivelas e a superfície de trabalho do disco de embreagem
D Espessura mínima permitida para volante usado entre a face do flange da árvore de manivelas e a superfície de trabalho do disco de embreagem
E Diâmetro do alojamento externo do disco
F Diâmetro externo do volante
H Diâmetro interno central do volante

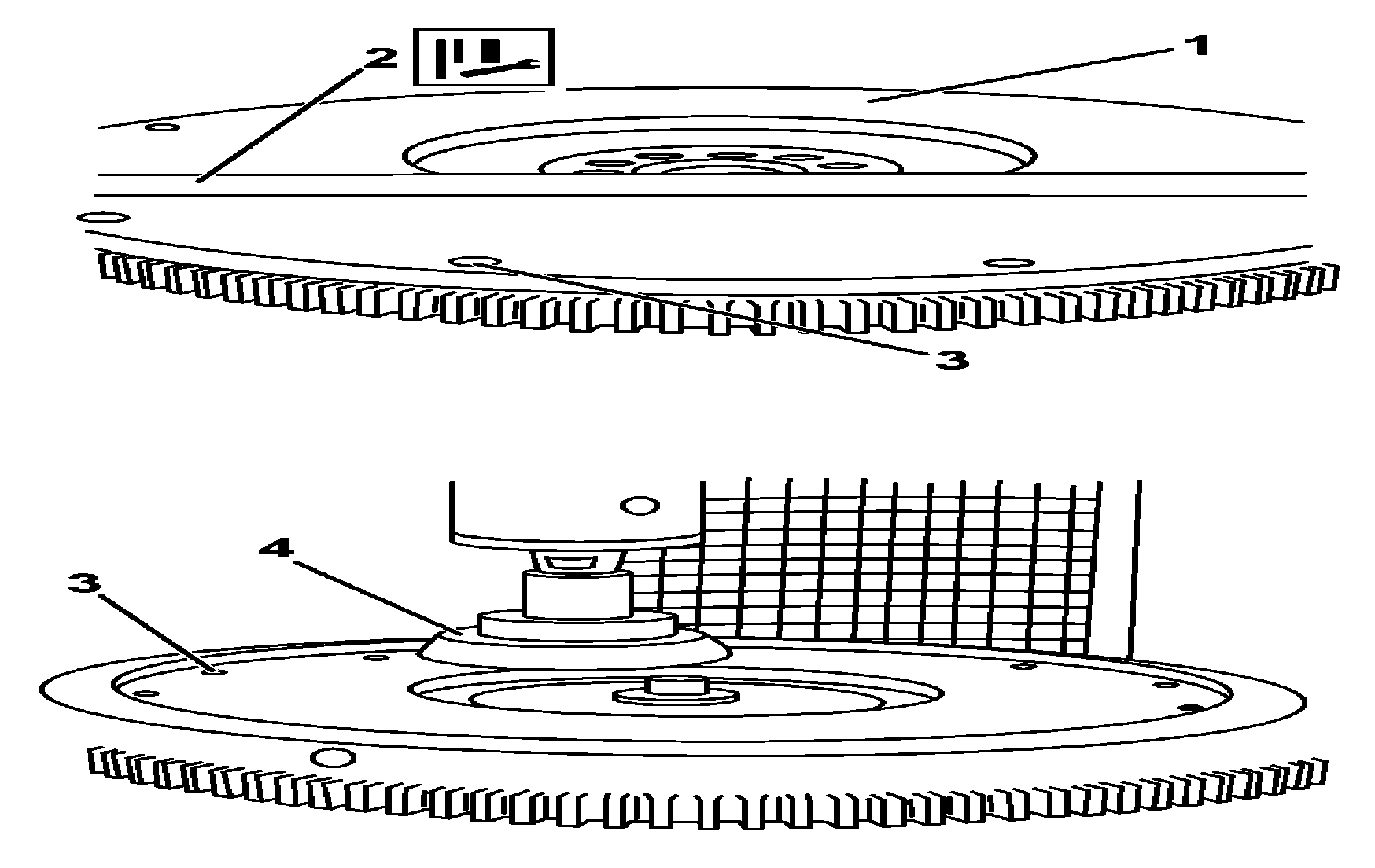

B03.30-0021-03
1 Volante do motor
2 Régua de precisão
3 Furos roscados
4 Rebolo da retífica
| Remover | ||
1 | Remover o volante | ||
| Verificar | ||
2 | Limpar o volante (1) e examiná-lo quanto a fissuras ou manchas com sinais de superaquecimento | ||
3 | Controlar a planicidade da superfície de atrito do volante (1) | Utilizar uma régua de precisão com fio (2). | |
4 | Controlar a superfície de apoio e os furos roscados (3) para a fixação do platô da embreagem | ||
Retíficar | |||
5 | Retificar a superfície de atrito do volante (1), observando a rugosidade de acabamento | Uma rugosidade maior causa desgaste prematuro das guarnições do disco da embreagem enquanto que com um acabamento muito liso apresenta dificuldades para desacoplamento da embreagem. | |
Antes de proceder a retífica do volante, comprovar a possibilidade da remoção de material. Quando da retífica do volante, observar a medida máxima admissível para remoção de material. Se as fissuras forem mais profundas que a eliminação de material autorizada, substituir o volante. | |||
Diâmetro (A) do alojamento da cremalheira. | |||
Diâmetro interno da cremalheira. | |||
Diâmetro (B). | |||
Distância para volante novo (C) e distância mínima permitida (c). | |||
Espessura (D). | |||
Diâmetro (E). | |||
Diâmetro (F). | |||
Diâmetro (H). | |||
Volante com a cremalheira, os furos para a remoção de material devem ficar, no mínimo 5 mm distante um do outro. | |||
Desvio lateral máximo admissível da face de atrito do volante. | |||
| Instalar | ||
6 | Instalar o volante |
Volante do motor
Número | Denominação | Motor 374.90 | Motor 374.95/96/97/98/99 | |||
BE03.30-B-1001-03A | Diâmetro (A) do alojamento da cremalheira | mm | 335,390...335,530 | 335,390...335,530 | ||
BE03.30-B-1002-03A | Diâmetro interno da cremalheira | mm | 334,690...334,830 | 334,690...334,830 | ||
BE03.30-B-1003-03A | Interferência entre cremalheira e volante | mm | 0,560...0,840 | 0,560...0,840 | ||
BE03.30-B-1004-03A | Diâmetro (B) no flange para a árvore de manivelas | mm | 130,000...130,040 | 130,000...130,040 | ||
BE03.30-B-1005-03A | Distância (C) entre a superfície de atrito e a face de contato com a árvore de manivelas | Volante novo | mm | 43,9...44,1 | 43,9...44,1 | |
Mínimo após retífica | mm | 42,5 | 42,5 | |||
BE03.30-B-1006-03A | Espessura (D) total do volante | mm | 72 | 57,5 | ||
BE03.30-B-1007-03A | Diâmetro (E) do alojamento da embreagem | mm | 332,000...332,057 | 365,000...365,057 | ||
BE03.30-B-1008-03A | Diâmetro (F) externo do volante | mm | 380 | 380 | ||
BE03.30-B-1009-03A | Diâmetro (H) do alojamento do rolamento | mm | 78,000...78,046 | 78,000...78,046 | ||
BE03.30-B-1010-03A | Excentricidade máxima admissível do volante (medida na superfície de assento da cremalheira) | mm | 0,10 | 0,10 | ||
BE03.30-B-1011-03A | Desvio lateral máximo admissível da face de atrito do volante | mm | 0,10 | 0,10 | ||
BE03.30-B-1014-03A | Rugosidade de acabamento da superfície de atrito do volante, R Z | mm | 0,016 | 0,016 | ||
BE03.30-B-1016-03A | Desbalanceamento dinâmico máximo, à 1000/min. | Ncm | 0,2 | 0,2 | ||
Volante do motor
Número | Denominação | Motor 372.96, 376.90, Motor 376.945/948/950/955/956/958, Motor376.962/963, Motor 386.93 | Motor 376.941/946/947/949/951/952/953/954/961/964/967, Motor 376.97/98/99, Motor 377.94, Motor 377.960/964/968, Motor 377.97/98 | |||
BE03.30-B-1001-03B | Diâmetro (A) do alojamento da cremalheira | mm | 335,390...335,530 | 360,435...360,575 | ||
BE03.30-B-1002-03B | Diâmetro interno da cremalheira | mm | 334,690...334,830 | 359,690...359,830 | ||
BE03.30-B-1004-03B | Diâmetro (B) no flange para a árvore de manivelas | mm | 130,000...130,040 | 130,000...130,040 | ||
BE03.30-B-1005-03B | Distância (C) entre a superfície de atrito e a face de contato com a árvore de manivelas | Volante novo | mm | 37,9...38,1 | 37,9...38,1 | |
Mínimo após retífica | mm | 36,5 | 36,5 | |||
BE03.30-B-1006-03B | Espessura (D) total do volante | mm | 51,5 | 51,5 | ||
BE03.30-B-1007-03B | Diâmetro (E) do alojamento da embreagem | mm | 365,000...365,057 | 395,000...395,057 | ||
BE03.30-B-1008-03B | Diâmetro (F) externo do volante | mm | 375 | 403 | ||
BE03.30-B-1009-03B | Diâmetro (H) do alojamento do rolamento | mm | 78,000...78,046 | 78,000...78,046 | ||
BE03.30-B-1011-03B | Desvio lateral máximo admissível da face de atrito do volante | mm | 0,10 | 0,10 | ||
BE03.30-B-1014-03B | Rugosidade de acabamento da superfície de atrito do volante, R Z | mm | 0,016 | 0,016 | ||
BE03.30-B-1016-03B | Desbalanceamento dinâmico máximo, à 1000/min. | Ncm | 0,2 | 0,2 | ||
Volante do motor
Número | Denominação | Motor 377.961/962/963 | |||
BE03.30-B-1001-03B | Diâmetro (A) do alojamento da cremalheira | mm | 392,435...392,575 | ||
BE03.30-B-1002-03B | Diâmetro interno da cremalheira | mm | 392,000...392,140 | ||
BE03.30-B-1004-03B | Diâmetro (B) no flange para a árvore de manivelas | mm | 130,000...130,040 | ||
BE03.30-B-1005-03B | Distância (C) entre a superfície de atrito e a face de contato com a árvore de manivelas | Volante novo | mm | 37,9...38,1 | |
Mínimo após retífica | mm | 36,5 | |||
BE03.30-B-1006-03B | Espessura (D) total do volante | mm | 51,5 | ||
BE03.30-B-1007-03B | Diâmetro (E) do alojamento da embreagem | mm | 435,000...435,063 | ||
BE03.30-B-1008-03B | Diâmetro (F) externo do volante | mm | 443,6...444,0 | ||
BE03.30-B-1009-03B | Diâmetro (H) do alojamento do rolamento | mm | 78,000...78,046 | ||
BE03.30-B-1011-03B | Desvio lateral máximo admissível da face de atrito do volante | mm | 0,10 | ||
BE03.30-B-1014-03B | Rugosidade de acabamento da superfície de atrito do volante, R Z | mm | 0,016 | ||
BE03.30-B-1016-03B | Desbalanceamento dinâmico máximo, à 1000/min. | Ncm | 0,2 | ||
Volante do motor
Número | Denominação | Motor 376.919/922 | Motor 376.926/927 | |||
BE03.30-B-1001-03D | Diâmetro (A) do alojamento da cremalheira | mm | 392,435...392,575 | 335,390...335,530 | ||
BE03.30-B-1002-03D | Diâmetro interno da cremalheira | mm | 392,000...392,140 | 334,690...334,830 | ||
BE03.30-B-1004-03D | Diâmetro (B) no flange para a árvore de manivelas | mm | 130,000...130,040 | 130,000...130,040 | ||
BE03.30-B-1005-03D | Distância (C) entre a superfície de atrito e a face de contato com a árvore de manivelas | Volante novo | mm | 37,9...38,1 | 37,9...38,1 | |
Mínimo após retífica | mm | 36,5 | 36,5 | |||
BE03.30-B-1006-03D | Espessura (D) total do volante | mm | 51,5 | 51,5 | ||
BE03.30-B-1007-03D | Diâmetro (E) do alojamento da embreagem | mm | 435,000...435,063 | 365,000...365,057 | ||
BE03.30-B-1008-03D | Diâmetro (F) externo do volante | mm | 443,6...444,0 | 375 | ||
BE03.30-B-1009-03D | Diâmetro (H) do alojamento do rolamento | mm | 78,000...78,046 | 78,000...78,046 | ||
BE03.30-B-1011-03D | Desvio lateral máximo admissível da face de atrito do volante | mm | 0,10 | 0,10 | ||
BE03.30-B-1014-03D | Rugosidade de acabamento da superfície de atrito do volante, R Z | mm | 0,016 | 0,016 | ||
BE03.30-B-1016-03D | Desbalanceamento dinâmico máximo, à 1000/min. | Ncm | 0,2 | 0,2 | ||
Documentos referenciados
- ar0330b8002b Remover e instalar volante
