Remover e instalar a engrenagem da árvore de manivelas

Tipo ar · tema 03.20 · versão 0100 · 2016-02-10

Válido para: Motor de combustão interna 612 com Veículo 979.013, 979.016'

Onde se situa

Grupo funcional 1 Motor › 03 Peças motrizes › 03.20 Árvore de manivelas — Série 979 (modelos 013, 016)

EinPAS 15 Motor › 15.15 Motor de combustão interna completo/carcaça do motor/órgãos móveis › 15.15.41 Árvore de manivelas/volante do motor/disco de arrasto — Série 979 (modelos 013, 016)

EinPAS 15 Motor › 15.17 Comando do motor › 15.17.34 Transmissão por corrente/correia dentada/acionamento por engrenagens — Série 979 (modelos 013, 016)

Também válido para motores/caixas de velocidades: 612 ***

AR03.20-B-4803D

Remover e instalar a engrenagem da árvore de manivelas

10.02.16

Motor de combustão interna 612 com Veículo 979.013, 979.016

Remover e instalar a engrenagem da árvore de manivelas

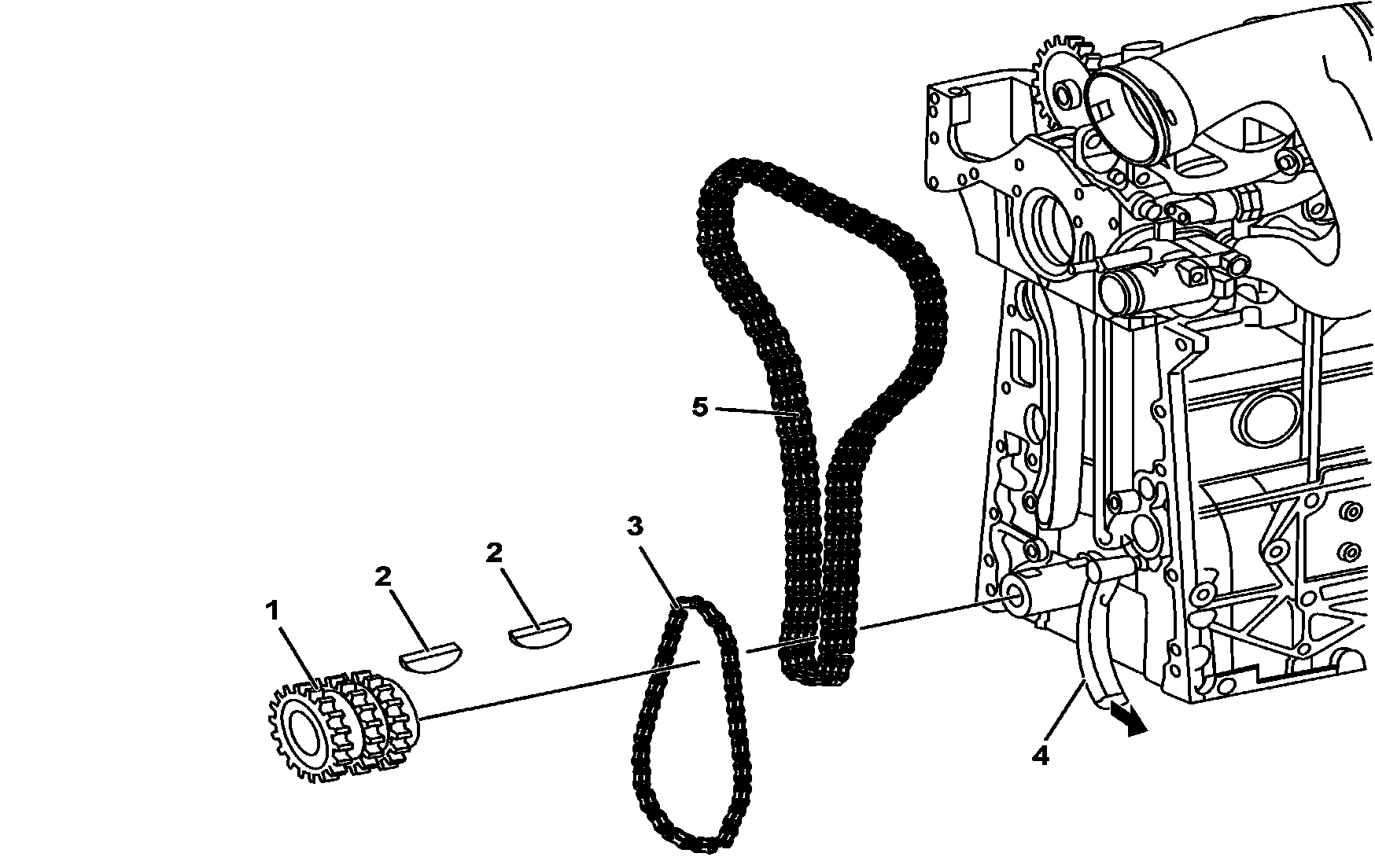

B03.20-0042-06

1 Engrenagem da árvore de manivelas

2 Chavetas

3 Corrente de transmissão da bomba de óleo

4 Suporte

5 Corrente da distribuição

Remover e instalar

1

Remover o cárter de óleo.

AR01.45-B-7500J

2

Remover a engrenagem intermediária da bomba de alta pressão.

AR05.10-B-4650A

3

Remover a tampa do cárter de distribuição.

AR01.40-B-8000B

4

Puxar o suporte (4) e remover a corrente de transmissão da bomba de óleo (3).

Verificar o desgaste da corrente de transmissão da bomba de óleo, substituir se necessário.

5

Remover a corrente da distribuição (5) da engrenagem da árvore de manivelas (1).

Verificar o desgaste da corrente da distribuição (5), substituir se necessário.

6

Remover a engrenagem da árvore de manivelas (1).

Montagem: Assentar as chavetas (2) e instalar a engrenagem (1).

7

Instalar na ordem inversa.
