AR03.20-B-4803B

Remover e instalar a engrenagem da árvore de manivelas

10.02.16

Motor de combustão interna 372, 374, 376, 377, 386 com Veículo 382.### #B, 382.### #D, 384.### #B, 384.### #D, 386.### #B, 386.### #D, 684.2## #B, 684.2## #D, 693.### #B, 693.### #D, 694.### #B, 694.### #D, 695.### #B, 695.### #D

Remover e instalar a engrenagem da árvore de manivelas

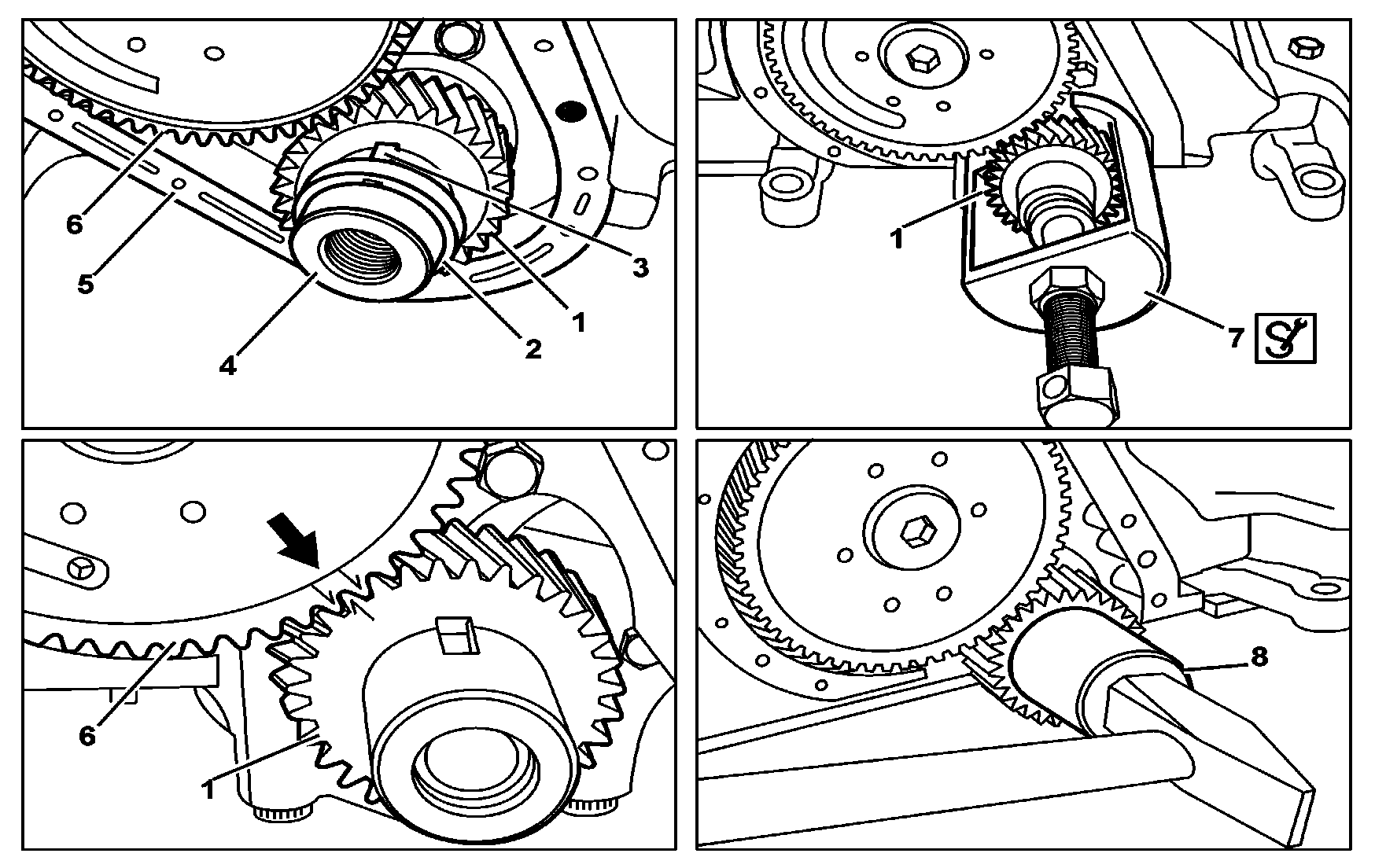

B03.20-0029-06

1 Engrenagem da árvore de manivelas

2 Anel de encosto (pista postiça)

3 Chaveta

4 Árvore de manivelas

5 Carcaça de distribuição

6 Engrenagem da árvore de comando

7 Extrator

8 Bucha de instalação

	Remover
1.1	Remover a polia antivibradora	Válido para motores 372.9, 374.9, 376.9, 377.9, 386.9 com polia antivibradora.	AR03.30-B-1600B
1.2	Remover a polia do virabrequim	Válido para motores 374.97/98/99 com polia do virabrequim.	AR03.30-B-1700C
2	Remover o cárter de óleo	Válido para motores 372.9, 374.9, 376.9, 377.9, 386.9, exceto motores 374.991/993/994	AR01.45-B-7500C
		Válido para motores 374.991/993/994	AR01.45-B-7500L
3	Remover a carcaça da distribuição (5)	 Em motores dotados de carcaça de distribuição (5) de duas peças (bipartida), remover somente a tampa e a parte inferior da carcaça.	AR01.60-B-8200C
4	Retirar o anel de encosto (2)
5	Remover a engrenagem (1) da árvore de manivelas (4) com o extrator (7)		*312589073300
6	Remover a chaveta (3) da árvore de manivelas (4)
	Instalar
7	Instalar a chaveta (3) na ranhura da árvore de manivelas (4)
Perigo!	Perigo de lesões na pele e olhos através da manipulação de objetos quentes ou incandescentes	Usar luvas de proteção, roupa de proteção, e óculos de segurança.	AS00.00-B-0002-01A
8	Aquecer uniformemente a engrenagem (1)	 Temperatura, aproximadamente 90oC.
9	Instalar a engrenagem (1) na árvore de manivelas (4) com uma bucha apropriada (8)	 Observar que o dente marcado “1” da engrenagem (1) da árvore de manivelas fique posicionado entre os dentes marcados “1-1” da engrenagem (6) da árvore do comando.
10	Instalar o anel de encosto (2)
11	Instalar a carcaça da distribuição (5)	 Em motores dotados de carcaça de distribuição (5) de duas peças (bipartida), Instalar a parte inferior da carcaça e a tampa.	AR01.60-B-8200C
		 Passar massa de vedação nas faces de união da parte inferior da carcaça (bipartida) e nas extremidades dos parafusos.	*BR00.45-B-1009-01A
12	Instalar o cárter de óleo	Válido para motores 372.9, 374.9, 376.9, 377.9, 386.9, exceto motores 374.991/993/994	AR01.45-B-7500C
		Válido para motores 374.991/993/994	AR01.45-B-7500L
13.1	Instalar a polia antivibradora	Válido para motores 372.9, 374.9, 376.9, 377.9, 386.9 com polia antivibradora.	AR03.30-B-1600B
13.2	Instalar a polia do virabrequim	Válido para motores 374.97/98/99 com polia do virabrequim.	AR03.30-B-1700C

312 589 07 33 00

Extrator para engrenagem

Produtos para reparos

Número	Denominação	Número de pedido
BR00.45-B-1009-01A	Massa de vedação	A 001 989 89 20
