B22.10-0019-01

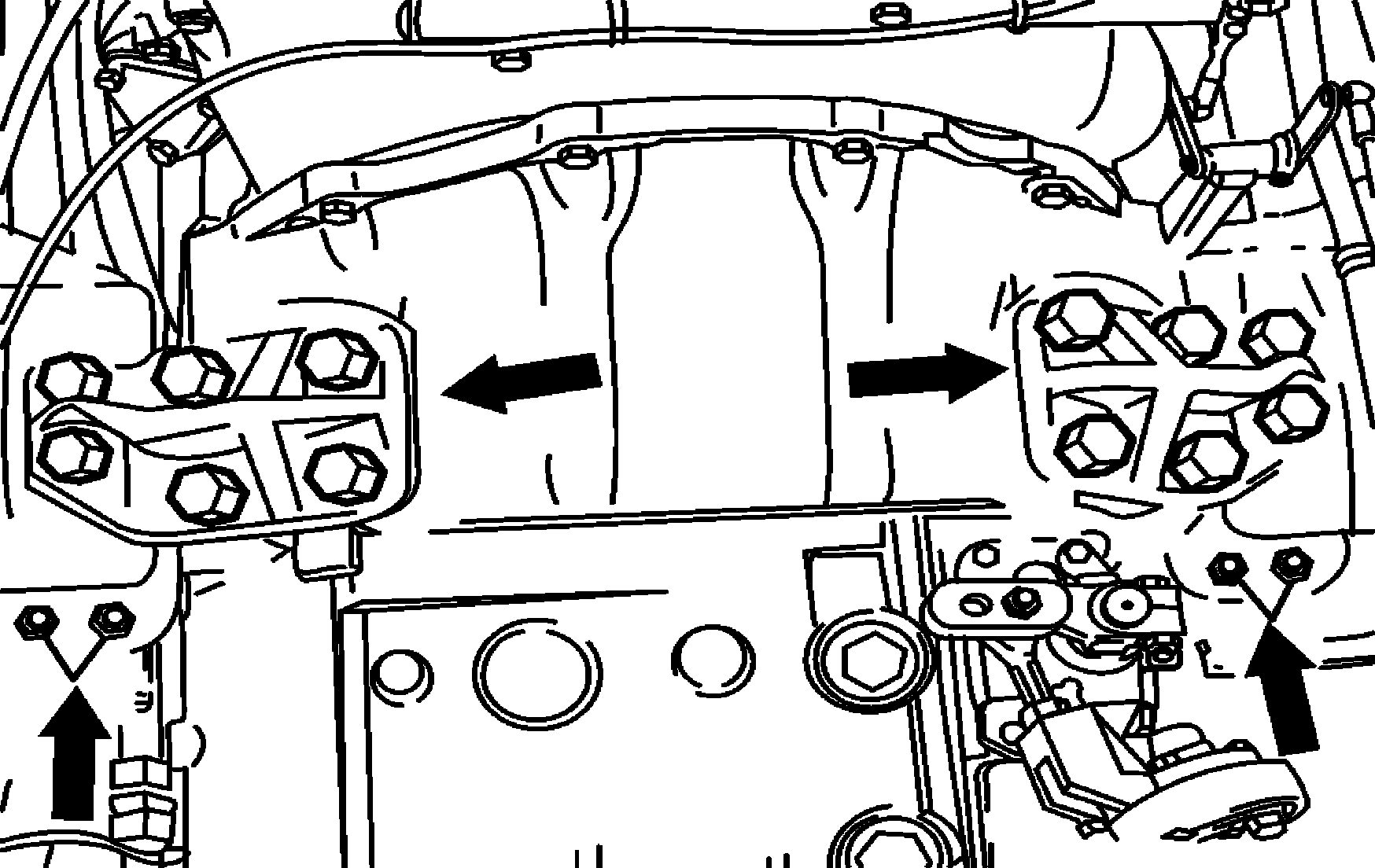

Suspensão dianteira do motor | ||||
Motor 475.9, 476.9, 457.9 | ||||
Suspensão traseira do motor | ||||
Motor 475.9, 476.9, 457.9 | ||||
B22.10-0020-01
B22.10-0021-01
Suspensão dianteira do motor | ||||
Motor 376.9, 377.9 | ||||
Suspensão traseira do motor | ||||
Motor 376.9, 377.9 | ||||
B22.10-0022-01
B41.10-0028-01
Flange e suporte do mancal intermediário da árvore de transmissão | ||||
Exemplo - OF e OH | ||||
Flange da árvore de transmissão | ||||
Exemplo - OH-L e Plataformas | ||||
B41.10-0029-01
B46.30-0046-01
Fixação da direção | ||||
O 371, O 400 e Plataformas | ||||
Fixação da direção | ||||
O 371, O 400 e Plataformas | ||||
B46.30-0047-01
Fixação da direção Execução especial - Chassis 664.238 - 8X2 |
Piso rebaixado |
B46.30-0048-01
Fixação dos conjuntos pitman - Execução especial - Chassis 664.238 - 8X2 |
1 | Primeiro conjunto pitman |
2 | Segundo conjunto pitman |
B46.30-0049-01
B46.30-0050-01
Fixação dos braços e barras de direção - Execução especial - Chassi 664.238 - 8X2 |
1 | Barra de direção (braço pitman ao primeiro conjunto pitman) |
2 | Barra de direção (primeiro conjunto pitman ao braço de direção - primeiro eixo dianteiro |
3 | Barra de direção (segundo conjunto pitman do primeiro eixo ao segundo conjunto pitman do segundo eixo) |
4 | Barra de direção (segundo conjunto pitman ao braço de direção - segundo eixo dianteiro |
5 | Barra de direção (lado direito - primeiro ao segundo eixo) |
B46.30-0053-05
Fixação dos braços e barras da direção |
B42.10-0468-01
B32.20-0040-01
Fixação do estabilizador dianteiro | ||||
O 371, O 400 e Plataformas | ||||
Fixação do estabilizador traseiro | ||||
O 371, O 400 e Plataformas | ||||
B32.20-0039-01
B32.20-0047-01
Fixação do estabilizador dianteiro | ||||
OF e OH-L | ||||
Fixação do estabilizador traseiro | ||||
OF e OH-L | ||||
B32.20-0046-01
B32.25-0041-01
Fixação dos amortecedores dianteiros | ||||
O 371, OH-L e Plataformas | ||||
Fixação dos amortecedores traseiros | ||||
O 371, OH-L e Plataformas | ||||
B32.25-0042-01
Fixação dos amortecedores dianteiros e traseiros |
OF |
B32.25-0029-02
B32.25-0057-02
Fixação dos suportes das barras tensoras |
Plataforma, O 400, O 371, OH-L |
B32.20-0041-01
B32.20-0042-01
B32.20-0070-01
Fixação pneumática do eixo dianteiro | ||||
OH-L | ||||
Fixação pneumática do eixo traseiro | ||||
OH-L | ||||
B32.20-0071-01
Fixação dos cilindros de freio |
Dianteiros e traseiros - Exemplo |
B42.10-0469-01
Componentes e válvulas do sistema de freio |
B42.10-0407-01
Fixação dos reservatórios e tubulações pneumáticas |
B42.10-0470-01
B32.20-0043-01
Fixação do braço intermediário da direção | ||||
O 371, O 400 e Plataformas | ||||
Fixação do braço intermediário da direção | ||||
OF e OH | ||||
B32.20-0048-01
Fixação dos suportes da suspensão pneumática |
O 371, O 400 e Plataformas |
B32.20-0044-01
| Verificar | ||
1 | Verificar o firme aperto dos parafusos (setas) | Utilizar a ferramenta adequada de acordo com a medida dos parafusos | |
.Estabilizador no suporte do quadro | |||
.Porcas (superior e inferior) do amortecedor dianteiro e traseiro | |||
.Mola dianteira no suporte dianteiro e traseiro | |||
.Porca no grampo da mola do eixo dianteiro | |||
.Fixação do suporte (base) do fole de mola e amortecedor - eixo dianteiro |
Suspensão metálica no eixo dianteiro |
Número | Denominação | Tipo 382.0 | Tipo 384.0 | ||
BA32.20-B-1002-01A | Mola dianteira no suporte dianteiro e traseiro | Porca do pino da articulação M10 | Nm | 45 | 45 |
Porca da mola dianteira no cavalete - M12x1,5 | Nm | - | - | ||
Porca da mola dianteira no cavalete - M18x1,5 | Nm | - | - | ||
Porca da mola dianteira no cavalete - M22x1,5 | Nm | 640 | - | ||
Porca da mola dianteira no cavalete - M24x1,5 | Nm | 840 |
