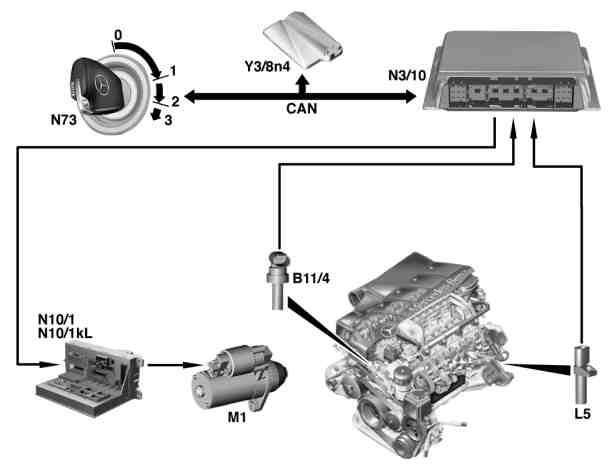

Sterowanie pracą rozrusznika, działanie

P07.61-3200-06

B11/4 Czujnik temperatury płynu chłodzącego

L5 Czujnik położenia wału korbowego

M1 Rozrusznik

N3/10 Moduł sterujący ME

N10/1 Moduł sterujący SAM z modułem bezpieczników i przekaźników po stronie kierowcy

N10/1kL Przekaźnik rozrusznika

N73 Moduł sterujący EZS

Y3/8n4 Moduł sterujący w pełni zintegrowanego sterowania pracą skrzyni biegów (VGS)

CAN Szyna danych

Obwód sterujący działaniem rozrusznika zasterowuje rozrusznik i po osiągnięciu przez silnik rozruchowej prędkości obrotowej przerywa dopływ prądu (zacisk 50) do elektromagnetycznego przełącznika rozrusznika (wyłączenie rozrusznika).

Moduł sterujący ME rozpoznaje uruchomienie rozruchu na skutek przekręcenia stacyjki w module sterującym EZS z położenia "2" (zapłon WŁĄCZONY) w położenie "3" (ROZRUCH).

Elektromagnetyczny przełącznik rozrusznika jest zasterowywany przez moduł sterujący ME poprzez przekaźnik rozrusznika.

Zasilanie przekaźnika rozrusznika (cewki) następuje poprzez przekaźnik zacisku 15. Przekaźnik jest zasterowywany przez moduł sterujący ME sygnałem masowym.

Po uruchomieniu procesu rozruchu cofnięcie kluczyka w stacyjce z położenia "3" w położenie "2" nie ma żadnego wpływu (rozruch impulsowy).

Po osiągnięciu przez silnik rozruchowej prędkości obrotowej od 400 do 700 obr/min lub po upływie czasu rozruchu od ok. 5 do 40 sek. (w zależności od temperatury silnika) moduł sterujący ME przerywa zasterowywanie przekaźnika rozrusznika sygnałem masowym, kończąc w ten sposób proces rozruchu.
