1 | Osłona |
2 | Wspornik urządzeń |
3 | Przednia wykładzina dachowa |
4 | Zaczepy mocujące |
5 | Listwa ochronna krawędzi |
6 | Środkowa szyna zasłonki |
7 | Uszczelka drzwi |
8 | Uchwyt |
9 | Schowki |
10 | Osłony przeciwsłoneczne |
11 | Śruby |
E18 | Światło obrysowe z przodu z lewej strony |
E19 | Światło obrysowe z przodu z prawej strony |
E31 | Lampka we wnętrzu z lewej strony |
E32 | Lampka we wnętrzu z prawej strony |
P1 | Tachograf (TCO) |
S61 | Przełącznik ogrzewania dodatkowego |
W68.30-1199-06
12 | Okładzina boczna |
13 | Osłona wnęki na nogi |
14 | Okładzina boczna |
15 | Zewnętrzna osłona wnęki na nogi po stronie kierowcy |
16 | Podnóżek |
X109.21 | Elektryczne złącze w dachu po stronie kierowcy |
X111.21 | Elektryczne złącze w dachu po stronie pasażera |
X112.18 | Elektryczne złącze w dachu po stronie pasażera |
W68.30-1200-03
W68.30-1201-03
| Wymontowanie, zamontowanie | ||
1 | Wyłącz zapłon. | ||
2 | Wymontuj środkową szynę zasłonki (6) | ||
3 | Wymontuj zaczepy mocujące przedniego fragmentu podsufitki (3) spod środkowej szyny zasłonki (6) | Zaczep do wyciągania | |
4 | Wymontuj okładziny słupka A z prawej i lewej strony | ||
5 | Wymontuj osłonę wnęki na nogi (13) po stronie pasażera | ||
6 | Wymontuj zewnętrzną osłonę wnęki na nogi po stronie kierowcy (15) i podporę na nogi po stronie kierowcy (16) | ||
7 | Wymontuj boczne elementy poszycia (12, 14) przy desce rozdzielczej | ||

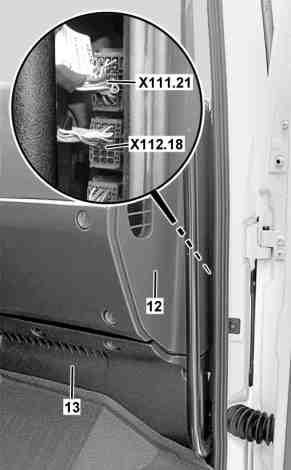

8 | Odłącz złącza elektryczne dachu po stronie kierowcy (X109.21) i złącze elektryczne dachu po stronie pasażera (X111.21X112.18) | ||
9 | Wymontuj wiązkę przewodów elektrycznych dachu przy słupku A z prawej i lewej strony | ||
10 | Zdemontuj światło obrysowe przednie lewe (E18) i światło obrysowe przednie prawe (E19) | ||
11 | Poluzuj uszczelkę drzwi (7) w obszarze przedniego fragmentu podsufitki (3) po prawej i lewej stronie | ||
12 | Wymontuj zaczepy mocujące (4) | Zaczep do wyciągania | |
13 | Wykręć śruby (11). | ||
14 | Wymontuj osłony przeciwsłoneczne (10) | ||
15 | Otwórz luk dachowy i wymontuj listwę zabezpieczającą krawędź (5) | ||
16 | Wymontuj uchwyt (8) nad drzwiami pasażera | ||
17 | Wymontuj uchwyt obok luku dachowego | Jeśli jest zamontowana. | |
18 | Wymontuj częściowo wspornik środkowej szyny zasłonki (6) | ||
19 | Wymontuj przednią podsufitkę (3) | Urządzenia elektryczne i wiązka przewodów elektrycznych dachu przy przedniej części podsufitki (3). | |
Klin montażowy | |||
20 | Montaż w odwrotnej kolejności. |
110 589 03 59 00
Klin montażowy
655 589 07 63 00
Zaczep do wyciągania
