Demontaż i montaż okładzin w bagażniku

AR68.30-P-4600EC

Demontaż i montaż okładzin w bagażniku

18.3.09

 

Wymontowanie, zamontowanie

1.1

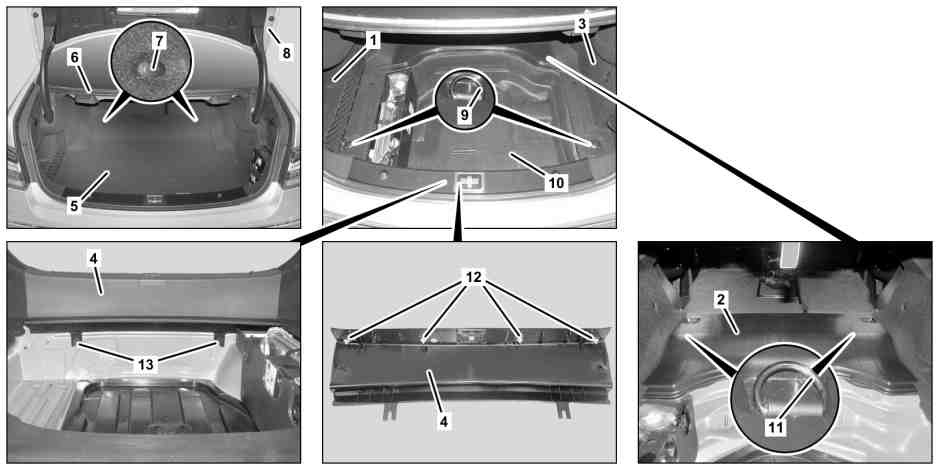

Unieś okładzinę podłogi bagażnika (5) i zaczep na ramie uszczelniającej (6) pokrywy tylnej (8).

Jeśli osłona płyty nośnej (2) nie jest demontowana.

1.2

Wymontuj zaczepy (7) i wyjmij okładzinę podłogi bagażnika (5).

Przy demontażu osłony płyty nośnej (2), bocznej okładziny z lewej strony (1) lub bocznej okładziny z prawej strony (3).



*452589016300

2

Wyjmij okładzinę wnęki na koło zapasowe (10).

Tylko w wersji z TIREFIT

3

Poluzuj nakrętki (13) na okładzinie środkowej części tyłu (4).

 Nie odkręcaj całkowicie nakrętek (13).

4

Wypnij okładzinę środkowej części tyłu (4) klinem montażowym z zaczepów (12) i zdejmij do góry.

 Montaż: Sprawdź zaczepy (12) pod kątem uszkodzeń, w razie potrzeby wymień.



*110589035900

5

Przechyl lewe, wzgl. prawe oparcie tylne.

Przy demontażu bocznej okładziny z lewej strony (1) lub bocznej okładziny z prawej strony (3).

6

Zdemontuj zaczepy do mocowania bagażu (11) z lewej i prawej strony z osłony płyty nośnej (2) i zdejmij osłonę płyty nośnej (2).

7

Wymontuj zaczep do mocowania bagażu (9) przy okładzinie bocznej z lewej (1) lub prawej (3) strony.

8

Wymontuj zaczepy rozprężne (17) przy okładzinie bocznej z lewej (1) lub prawej (3) strony.



*452589016300

9

Wyciągnij trzpień (14) z haczyka na torby (15) i zdejmij haczyk (15) z okładziny z lewej (1), wzgl. z prawej (3) strony.



*452589016300

10

Odłącz elektryczne złącze (16) od lampy oświetlenia bagażnika z prawej strony (E18/4).

11

Poluzuj boczną okładzinę z lewej (1) lub prawej (3) strony u dołu przy nadkolu, pociągnij do środka bagażnika i wyjmij.

12

Montaż w odwrotnej kolejności.
