P68.30-3461-09
Przedstawiono z kodem (540) roleta przeciwsłoneczna i z kodem (810) system sound
1 Półka tylna
2 Elektryczne złącze (z kodem (540) roleta przeciwsłoneczna)
3 Zespół rolety przeciwsłonecznej (z kodem (540) roleta przeciwsłoneczna)
H4/29 Głośnik niskotonowy pod półką tylną
H4/57 Głośnik surround z tyłu z prawej strony
4 Zacisk rozprężny
5 Zamek oparcia z tyłu
6 Śruba (z kodem (540) roleta przeciwsłoneczna)
7 Pianka

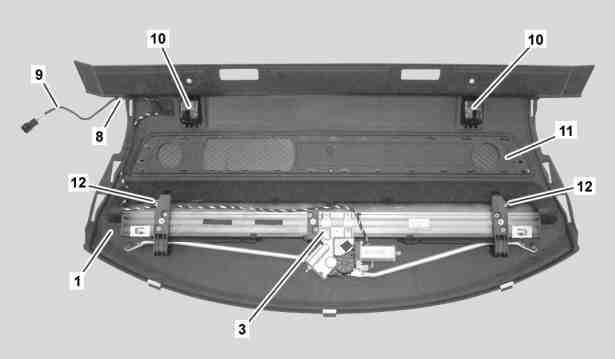

P68.30-3462-05
Z kodem (540) roleta przeciwsłoneczna
1 Półka tylna
3 Zespół rolety przeciwsłonecznej
8 Zaczep
9 Wiązka przewodów elektrycznych
10 Osłona Top Tether
11 Osłona głośnika
12 Nakrętka
P68.30-3463-12
Bez kodu (540) roleta przeciwsłoneczna
1 Półka tylna
10 Osłona Top Tether
11 Osłona głośnika
13 Zaczepy zatrzaskowe
14 Mocowanie
| Wymontowanie, zamontowanie | ||
1 | Wymontuj okładziny słupka C z lewej i prawej strony. | Okładzinę słupka C na dole z zamontowanym pasem bezpieczeństwa odłóż z boku. | |
2 | Zdejmij uszczelkę gumową z lewego i prawego zaczepu rozprężnego (4) i wymontuj zaczep rozprężny (4). | Dźwignia | |
3 | Rozłącz złącze elektryczne (2). | W pojazdach z kodem (540) roleta przeciwsłoneczna | |
4 | Wykręć śruby (6). | W pojazdach z kodem (540) roleta przeciwsłoneczna | |
5 | Wsuń półkę tylną (1) na zamki oparcia z tyłu (5). | ||
6 | Unieś półkę tylną (1) w obszarze głośnika tonów niskich na półce tylnej (H4/29) z głośnikiem surround z tyłu z prawej strony (H4/57). | W pojazdach z kodem (810) system sound i z kodem (540) roleta przeciwsłoneczna | |
7 | Piankę (7) w obszarze głośnika tonów niskich na półce tylnej (H4/29) z głośnikiem surround z tyłu z prawej strony (H4/57) odłóż na bok. | W pojazdach z kodem (810) system sound i z kodem (540) roleta przeciwsłoneczna | |
8 | Wymontuj głośnik tonów niskich na półce tylnej (H4/29) z głośnikiem surround z tyłu z prawej strony (H4/57). | W pojazdach z kodem (810) system sound i z kodem (540) roleta przeciwsłoneczna | |
9 | Wyjmij półkę tylną (1). | W pojazdach bez kodu (540) roleta przeciwsłoneczna, wysuń przy tym zaczepy zatrzaskowe (13) półki tylnej (1) do przodu z mocowań (14). | |
10 | Montaż w odwrotnej kolejności. | ||
| Rozmontowanie, zmontowanie | ||
11 | Podłącz elektryczne złącze (2), wysuń roletę przeciwsłoneczną z zespołu rolety przeciwsłonecznej (3) przy pomocy drugiej osoby o ok. 20 cm i odłącz ponownie elektryczne złącze (2). | W pojazdach z kodem (540) roleta przeciwsłoneczna | |
W wyniku wysunięcia rolety przeciwsłonecznej można wyjąć zespół rolety przeciwsłonecznej (3) z półki tylnej (1). | |||
12 | Wymontuj zaczep (8). | W pojazdach z kodem (540) roleta przeciwsłoneczna | |
13 | Odsłoń wiązkę przewodów elektrycznych (9) zespołu rolety przeciwsłonecznej (3) na półce tylnej (1). | W pojazdach z kodem (540) roleta przeciwsłoneczna | |
14 | Odkręć nakrętki (12) i wysuń zespół rolety przeciwsłonecznej (3) z półki tylnej (1) i zdejmij. | W pojazdach z kodem (540) roleta przeciwsłoneczna | |
15 | Wypnij osłony Top Tether (10) i osłonę głośnika (11) z półki tylnej (1) i zdejmij. | Klin montażowy | |
16 | Zmontowanie w odwrotnej kolejności. |
452 589 01 63 00
Dźwignia
Klin montażowy
110 589 03 59 00
Powiązane dokumenty
- ar6830p4490ec Demontaż i montaż nakładki słupka C
- ar8262p7836ec Demontaż i montaż głośników w półce tylnej
