Demontaż i montaż środkowej części okładziny dachu z tyłu

AR68.30-D-7612A

Demontaż i montaż środkowej części okładziny dachu z tyłu

05.12.2019

Typ

906.657

z kodem P0E (Kod master Sprinter Tourer)

Typ

906.657

z kodem P0F (Kod Master Sprinter Tourer 19+1 kraj)

Typ

906.657

z kodem P0G (Kod master Sprinter Tourer 16+1)

Typ

906.657

z kodem P0H (Kod master Sprinter Tourer 19+1)

Typ

906.657

z kodem PE4 (Kod master, bus DCAA firma Argen)

Typ

906.657

z kodem PE5 (Kod master BUS fotele na podeście f-y Argen)

1.1

Segment środkowej okładziny dachu

2

Okładzina dachu

1.1

Segment środkowej okładziny dachu

3

Nakładka

6

Nakładka

1.2

Segment środkowej okładziny dachu

4

Rama mocująca

7

Lampa sufitowa

1.3

Segment środkowej okładziny dachu

5

Pokrywa serwisowa

8

Okładzina luku dachowego

1.4

Segment środkowej okładziny dachu

Informacja rzeczowa

Wskazówki dotyczące wykonywania prac naprawczych we wnętrzu pojazdu

AH68.00-N-0001-01S

 

Wymontowanie, zamontowanie

1

Wymontuj lewy i prawy schowek w przestrzeni pasażerskiej

AR68.70-D-1000A

2

Wymontuj prowadnice dla lewego i prawego schowka w przestrzeni pasażerskiej

AR68.70-D-1001A

3

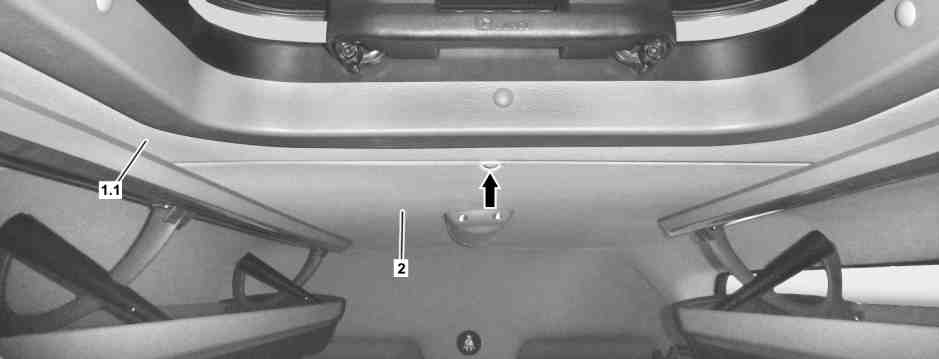

Wykręć śrubę okładziny dachu (2).

W przypadku demontażu segmentu środkowej okładziny dachu (1.1).

 W tym celu wypnij nakładkę (strzałka).

 Liczba śrub może być różna w zależności od wersji.

 Wypinacz

*452589016300

4

Wymontuj okładzinę luku dachowego (8).

AR77.55-D-5015A

5

Wymontuj klapę serwisową (5) i ramkę mocującą (4) układu klimatyzacji z tyłu.

Pojazdy z układem klimatyzacji z tyłu.

 W tym celu wykręć śruby.

6

Wymontuj nakładki (3, 6).

 W tym celu wykręć śruby.

7

Wymontuj tylną lampę sufitową (7).

AR82.20-D-0117A

8

Wykręć śruby z segmentu środkowej okładziny dachu (1.2) lub segmentu środkowej okładziny dachu (1.3).

W przypadku demontażu segmentu środkowej okładziny dachu (1.2) lub segmentu środkowej okładziny dachu (1.3).

 W tym celu wypnij nakładki (strzałki).

 Liczba śrub może być różna w zależności od wersji.

 Wypinacz

*452589016300

9

Zdejmij odpowiednie segmenty środkowej okładziny dachu (1.1, 1.2, 1.3, 1.4) z boku nadwozia i wymontuj.

10

Przenieś otwory i wycięcia na odpowiednie nowe segmenty środkowej okładziny dachu (1.1, 1.2, 1.3, 1.4).

W przypadku wymiany odpowiednich segmentów środkowej okładziny dachu (1.1, 1.2, 1.3, 1.4).

 Zamontowanie: Przenieś otwory i wycięcia na odpowiednie nowe segmenty środkowej okładziny dachu (1.1, 1.2, 1.3, 1.4).

11

Montaż w odwrotnej kolejności.
