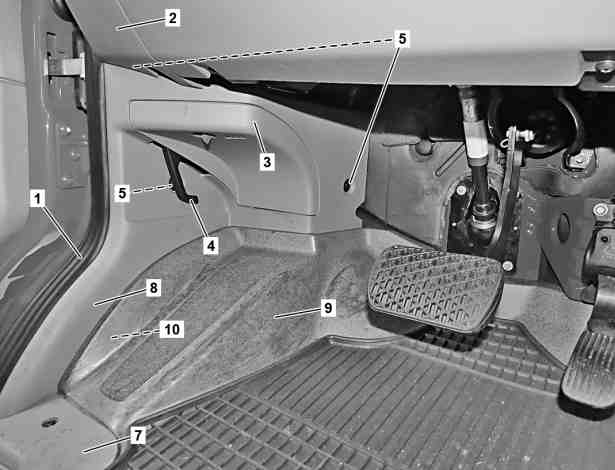

1 | Zabezpieczenie krawędzi |
2 | Osłona pod dyszą nawiewu |
3 | Osłona |
4 | Dźwignia odryglowywania pokrywy komory silnika |
5 | Nity rozprężne |
7 | Osłona przy progu |
8 | Nakładka |
9 | Wykładzina podłogowa |
10 | Śruba |
D68.30-2481-06
4 | Dźwignia odryglowywania pokrywy komory silnika |
11 | Śruby |
D68.30-2465-06

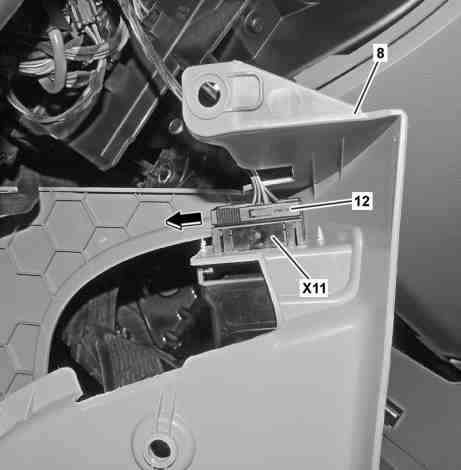

8 | Nakładka |
12 | Blokada |
X11 | Złącze diagnostyczne 16-stykowe |
D68.30-2480-12
| Wskazówki dotyczące wykonywania prac naprawczych we wnętrzu pojazdu | ||
| Wymontowanie, zamontowanie | ||
1 | Zdejmij zabezpieczenie krawędzi (1) w obszarze nakładki (8). | Zamontowanie: Zwróć uwagę na prawidłowe osadzenie zabezpieczenia krawędzi (1). | |
2 | Wymontuj osłonę pod dyszą nawiewu (2). | ||
3 | Wymontuj osłonę (3). | ||
4 | Wykręć śruby (11) blokadę pokrywy silnika (4). | ||
5 | Wymontuj osłonę przy progu (7). | ||
6 | Odwiń na bok wykładzinę podłogową (9). | ||
7 | Wykręć śrubę (10). | ||
8 | Wymontuj nity rozprężne (5). | Wypinacz | |
9 | Wymontuj nakładkę (8) w stopniu dającym dostęp do blokady (12) przy 16-stykowym gnieździe diagnostycznym (X11). | ||
10 | Przesuń blokadę (12) w kierunku strzałki i odłącz elektryczne złącze od 16-stykowego gniazda diagnostycznego (X11). | ||
11 | Montaż w odwrotnej kolejności. |
452 589 01 63 00
Wypinacz
Powiązane dokumenty
- ah6800n000101s Wskazówki dotyczące wykonywania prac naprawczych we wnętrzu pojazdu
