Demontaż i montaż dolnej okładziny ścianki działowej

Typ ar · temat 68.30 · wersja 0100 · 2019-02-27

Dotyczy: Typ 906.6

Umiejscowienie

Grupa funkcyjna 3 Nadwozie › 68 Wyposażenie wewnętrzne › 68.30 Wykładziny, rama ozdobna — Seria 906 (modele 6**)

EinPAS 37 Wyposażenie wnętrza › 37.65 Ścianka działowa/ kratka oddzielająca › 37.65.35 Ścianka działowa/ kratka oddzielająca — Seria 906 (modele 6**)

AR68.30-D-1408A

Demontaż i montaż dolnej okładziny ścianki działowej

19.02.2019

Typ

906.6

Demontaż i montaż dolnej okładziny ścianki działowej

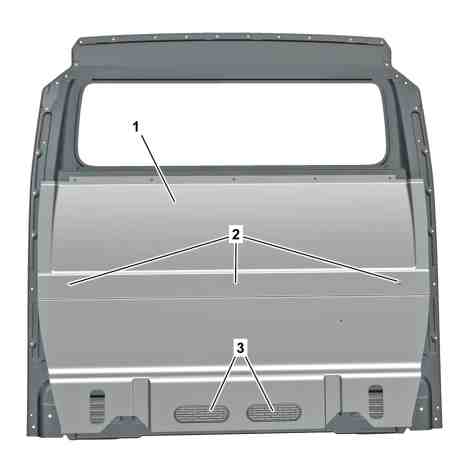

Przedstawiono na przykładzie wymontowanej ścianki działowej z kodem D51 (pełna ścianka działowa z 1 szybą)

1

Nakładka

2

Nity rozprężne

3

Kratka wentylacyjna

D68.30-A023-82

Informacja rzeczowa

Wskazówki dotyczące wykonywania prac naprawczych we wnętrzu pojazdu

AH68.00-N-0001-01S

Wymontowanie, zamontowanie

1

Wymontuj okładzinę u góry ze ścianki działowej.

AR68.30-D-1407A

2

Wymontuj kanapę pasażera.


Typ 906.6
z kodem S23 (Dwuosobowy fotel pasażera)

AR91.10-D-1035A

3

Wymontuj nity rozprężne (2).

Zamontowanie: Wymień uszkodzone nity rozprężne (2).

Wypinacz

*452589016300

4

Odłącz okładzinę (1) od taśmy typu rzep na ściance działowej.

Zamontowanie: Ustaw okładzinę (1) i dociśnij.

5

Wysuń okładzinę (1) z nakładki słupka B po stronie kierowcy i wyjmij z pojazdu.

6

Wymontuj kratki wentylacyjne (3).

W przypadku wymiany kratek wentylacyjnych (3) lub okładziny (1).

7

Montaż w odwrotnej kolejności.

Demontaż i montaż dolnej okładziny ścianki działowej

452 589 01 63 00

Wypinacz
