Demontaż i montaż górnej okładziny ścianki działowej

AR68.30-D-1407A

Demontaż i montaż górnej okładziny ścianki działowej

19.02.2019

Typ

906.6

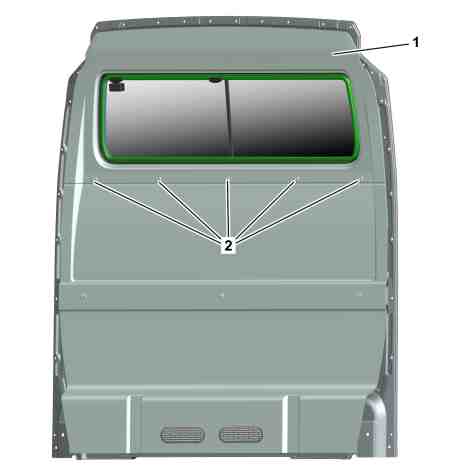

Przedstawiono na przykładzie wymontowanej ścianki działowej z kodem D53 (pełna ścianka działowa z 1 szybą przesuwną)

1

Nakładka

2

Nity rozprężne

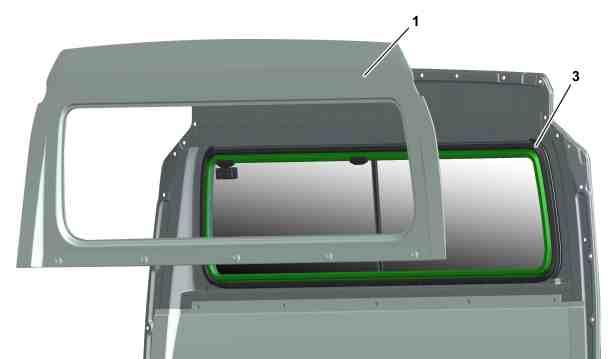

Przedstawiono na przykładzie wymontowanej ścianki działowej z kodem D53 (pełna ścianka działowa z 1 szybą przesuwną)

1

Nakładka

3

Uszczelka

Informacja rzeczowa

Wskazówki dotyczące wykonywania prac naprawczych we wnętrzu pojazdu

AH68.00-N-0001-01S

 

Wymontowanie, zamontowanie

1

Przestaw fotel kierowcy do przodu i maksymalnie do góry.

2.1

Przestaw fotel pasażera do przodu i maksymalnie do góry.

Typ 906.6
oprócz kodu S23 (Dwuosobowy fotel pasażera)

2.2

Wymontuj zagłówki kanapy pasażerskiej.

Typ 906.6
z kodem S23 (Dwuosobowy fotel pasażera)

AR91.10-D-1035A

3

Wymontuj nity rozprężne (2).

 Zamontowanie: Wymień uszkodzone nity rozprężne (2).

 Wypinacz

*452589016300

4

Odłącz okładzinę (1) przy otworze okiennym od wargi uszczelniającej uszczelki (3).

Typ 906.6
z kodem D51 (Ściana działowa ciągła z 1 oknem)
Typ 906.6
z kodem D53 (Ściana działowa ciągła z 1 oknem przesuwnym)

 Klin długi

*115589035900

5

Odłącz okładzinę (1) od taśmy typu rzep na ściance działowej.

 Zamontowanie: Ustaw okładzinę (1) i dociśnij.

6

Wysuń okładzinę (1) z nakładki słupka B po stronie kierowcy i wyjmij z pojazdu.

7

Montaż w odwrotnej kolejności.
