Demontaż i montaż okładziny skrzynki progowej drzwi przesuwnych

AR68.30-D-0018A

Demontaż i montaż okładziny skrzynki progowej drzwi przesuwnych

19.02.2019

Typ

906.6/7

z kodem D50 (Ścianka działowa ciągła)

Typ

906.6/7

z kodem D51 (Ściana działowa ciągła z 1 oknem)

Typ

906.6/7

z kodem D53 (Ściana działowa ciągła z 1 oknem przesuwnym)

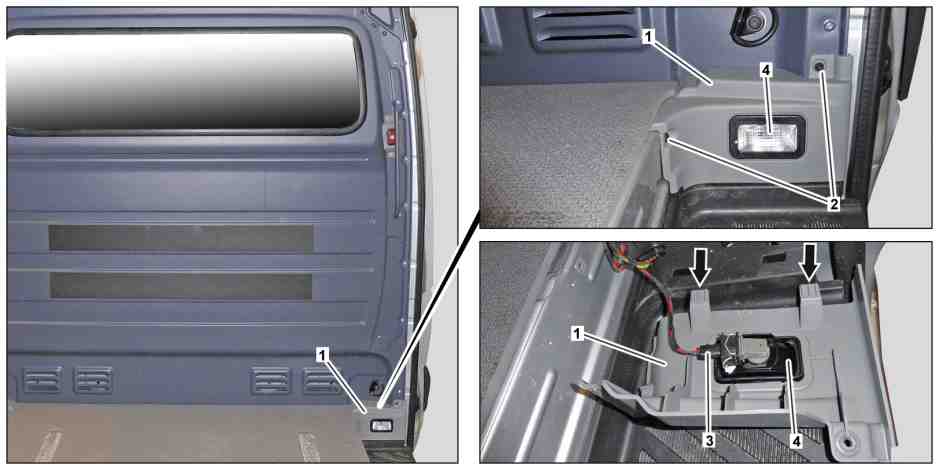

Przedstawiono na przykładzie typu 906.6 z kodem LB9 (wyjścia oświetlane), z kodem D51 (pełna ścianka działowa z 1 szybą) i z kodem V43 (podłoga drewniana)

1

Nakładka

3

Elektryczne złącze

4

Oświetlenie progu (wysiadanie)

2

Śruby

Informacja rzeczowa

Wskazówki dotyczące wykonywania prac naprawczych we wnętrzu pojazdu

AH68.00-N-0001-01S

 

Wymontowanie, zamontowanie

1

Otwórz całkowicie drzwi przesuwne.

2

Wypnij lampkę oświetlającą wyjście (4), odłącz złącze elektryczne (3) i zdejmij lampkę oświetlającą wyjście (4).

Typ 906.6/7 z kodem LB9 (wyjścia oświetlane)

 Wypinacz

*452589016300

3

Wykręć śruby (2).

 W zależności od wersji wyposażenia liczba śrub (2) może być różna.

4

Odłącz osłonę (1) w górnej części.

5

Unieś i zdejmij osłonę (1).

 W zależności od wersji wyposażenia osłona (1) i prowadnice (strzałki) mogą się różnić od przedstawionych na ilustracji.

 Zamontowanie: Wsuń prowadnice (strzałki).
Zwróć uwagę na prawidłowe osadzenie prowadnic (strzałki).

6

Montaż w odwrotnej kolejności.



Sprawdzanie

7

Przeprowadź kontrolę działania lampki oświetlającej wyjście (4).

Typ 906.6/7 z kodem LB9 (wyjścia oświetlane)
