AR33.20-D-0317A | Demontaż, uszczelnianie i montaż kołnierza półosi przedniej | 15.1.97 |
TYP 903.0 /4 /6, 904.0 /4 /6 z KODEM (ZG1) włączany napęd na cztery koła
TYP 903.0 /4 /6, 904.0 /4 /6 z KODEM (ZG2) stały napęd na cztery koła
TYP 903.0 /4 /6, 904.0 /4 /6 z KODEM (ZG3) skrzynia biegów z przełożeniem redukującym przy napędzie na cztery koła

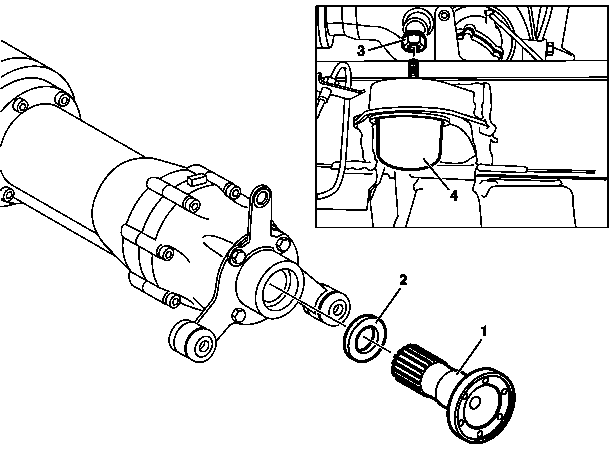

D33.20-0056-06
1 Kołnierz półosi przedniej
2 Uszczelniacz olejowy
3 Nakrętka
4 Ogranicznik gumowy
| Wymontowanie, zamontowanie | ||
1 | Zdemontuj przednie koło. | ||
2 | Wymontuj zwrotnicę. | ||
3 | Wymontuj półoś przednią. | ||
4 | Wymontuj ogranicznik gumowy (4). | Montaż: Wymień nakrętkę (3). | |
5 | Ściągnij kołnierz półosi przedniej (1). | Wybij za pomocą młotka z tworzywa sztucznego lub podważ narzędziem do naprowadzania otworów. | |
6 | Wymontuj uszczelniacz olejowy (2). | Montaż: Przed zamontowaniem pokryj zewnętrzną powierzchnię styku nowego uszczelniacza olejowego (2) środkiem uszczelniającym. | |
| |||
Varybond Typ 1350, wysokiej wytrzymałości (zielony) | |||
7 | Montaż w odwrotnej kolejności | ||
8 | Sprawdź poziom oleju w przekładni osi przedniej, skoryguj. | ||
| Oś przednia; wymiana oleju |
Zawieszenie stalowe osi przedniej
Numer | Nazwa | Typ 903.0/4/6 i | |||
BA32.20-N-1003-01A | Ogranicznik do belki przedniej osi | M10 | Nm | 45 | |
M8 | Nm | – | |||
Trzpień
901 589 00 15 00
Materiały naprawcze
Numer | Nazwa | Nr katalogowy |
BR00.45-Z-1077-02A | Varybond Typ 1350, wysokiej wytrzymałości (zielony) | Wingerath Vertrieb & Service |
Powiązane dokumenty
- ap3300d3301a Oś przednia - wymiana oleju
- ar3325d0400d Demontaż i montaż zwrotnicy
- ar3330d0100a Demomtaż i montaż półosi przedniej
- ar4010d1100a Demontaż i montaż kół
