Demontaż i montaż sprężarki

AR32.22-D-2001HA

Demontaż i montaż sprężarki

12.3.10

 

Wymontowanie, zamontowanie

 Uwaga!

Zagrożenie życia na skutek opuszczenia się pojazdu podczas prac między kołami a zabudową. Niebezpieczeństwo obrażeńna skutek zakleszczenia i zmiażdżenia podczas prac przy zawieszeniu pneumatycznym.

Nie wchodź między koło a nadkole lub w nadkole.

Prace diagnostyczne i regulacyjne wykonuj wyłącznie od dołu.

Zabezpiecz obszary ruchomych części pojazdu przed dostępem osób niepowołanych.

AS32.22-Z-0001-01A



Wskazówki dotyczące zawieszenia pneumatycznego

AH32.22-N-1000-01H

1

Deaktywuj zawieszenie pneumatyczne.

AR32.22-D-6000-02HA

2

Podnieś pojazd.

AR00.60-D-1000H

3

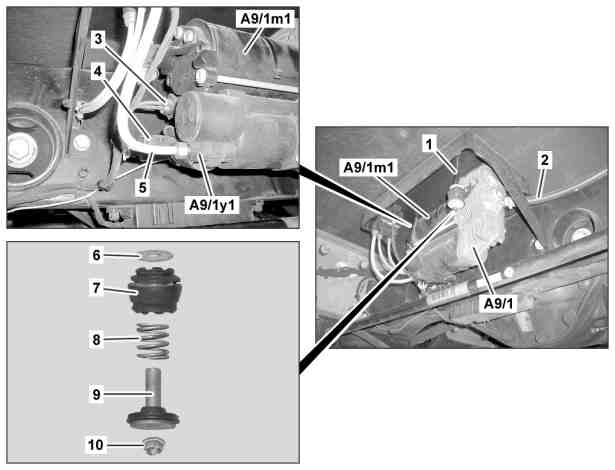

Odłącz elastyczny przewód ssania powietrza (2) od sprężarki układu poziomowania nadwozia (A9/1).

 Złącza zamknij zaślepkami.



*129589009100

4

Odkręć przewód elastyczny sprężonego powietrza (5) przy zaworze spustu ciśnienia sprężarki powietrza (A9/1y1).

 Złącza zamknij zaślepkami.



*BA32.22-N-1004-03H



*129589009100

5

Rozłącz elektryczne złącza (3, 4) przy silniku sprężarki powietrza (A9/1m1) i przy zaworze spustu ciśnienia sprężarki powietrza (A9/1y1).

6

Wymontuj sprężarkę układu poziomowania nadwozia (A9/1).

 Zdejmij sprężarkę układu poziomowania nadwozia (A9/1) z płyty nośnej (1) wraz z tulejami dystansowymi (9), sprężynami (8), łożyskami gumowymi (7) i podkładkami (6).



*BA32.22-N-1001-03H



Sprawdzanie

7

Sprawdź łożyska gumowe (7) pod kątem zużycia i uszkodzeń.

 W przypadku zużycia lub uszkodzenia wymień łożyska gumowe (7).

8

Montaż w odwrotnej kolejności.

9

Sprawdź szczelność układu zawieszenia pneumatycznego.

AR32.22-D-8000HA

10

Podłącz STAR DIAGNOSIS.

 Tylko w razie wymiany sprężarki układu poziomowania nadwozia (A9/1).

AD00.00-D-2000-04SD

11

Zainicjalizuj sprężarkę układu poziomowania nadwozia (A9/1).

 Tylko w razie wymiany sprężarki układu poziomowania nadwozia (A9/1).

Menu: Steuergeräte Anpassung (dopasowanie modułu sterującego)  Initialisierung nach Austausch von Bauteilen (inicjalizacja po wymianie elementów).

12

Skasuj pamięć usterek.

 Tylko w razie wymiany sprężarki układu poziomowania nadwozia (A9/1).

AD00.00-D-2000-04SD

Numer

Nazwa

Typ
906
z kodem CE2 (zawieszenie pneumatyczne z tyłu)

BA32.22-N-1001-03H

Nakrętka sprężarki do wspornika

Nm

4,5

BA32.22-N-1004-03H

Złącze Voss do sprężarki

Nm

3
