Demontaż i montaż wtryskiwacza układu oczyszczania spalin

AR14.40-P-2000ECM

Demontaż i montaż wtryskiwacza układu oczyszczania spalin

28.06.2019

Silnik

642 w typie 207

z kodem U77 (System oczyszczania spalin (Diesel) BlueTEC (SCR))

Silnik

651 w typie 207

z kodem U77 (System oczyszczania spalin (Diesel) BlueTEC (SCR))

Wskazówki dotyczące zmian

13.10.2016

Dodano wymianę uszczelki.

Czynność6

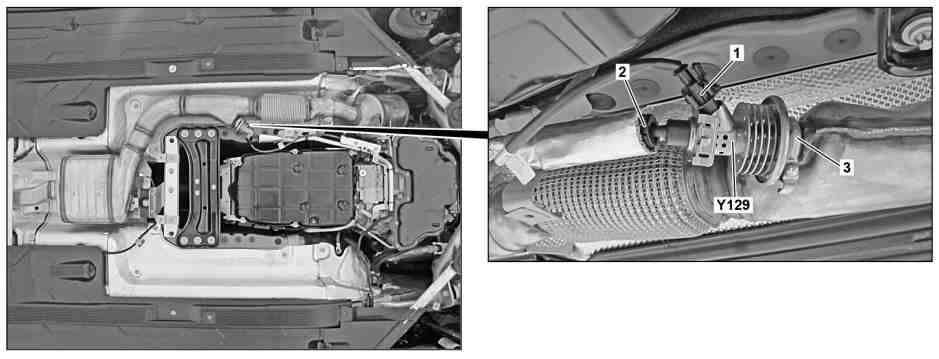

Przedstawiono na przykładzie typu 207.301 z silnikiem 642

1

Elektryczne złącze

3

Opaska

2

Przewód AdBlue®

Y129

Zawór dawkujący AdBlue®

 Uwaga

Niebezpieczeństwo obrażeńo elementy pojazdu o ostrych krawędziach.

Podczas prac wykonywanych na ostrych, nierównych elementach pojazdu lub w ich obszarze noś zawsze rękawice ochronne.
Usuń zadziory z naprawianych elementów blaszanych.

AS00.00-Z-0017-01A

 Ostrzeżenie

Niebezpieczeństwo oparzenia i dotknięcia podczas prac przy przewodach AdBlue i związanych z nimi elementami. Niebezpieczeństwo obrażeń skóry i oczu podczas kontaktu z AdBlue. Niebezpieczeństwo zatrucia na skutek połknięcia AdBlue

Wlewać AdBlue tylko do odpowiednich pojemników. Do prac przy systemie oczyszczania spalin przystępuj dopiero po zredukowaniu ciśnienia.

AS14.40-Z-0001-01A

 Ostrzeżenie

Niebezpieczeństwo zranienia skóry i oczy na skutek kontaktu z gorącymi lub żarzącymi się przedmiotami

Noś rękawice i odzież ochronną, oraz okulary ochronne.

AS00.00-Z-0002-01A

Informacja rzeczowa

Wskazówki dotyczące zapobiegania uszkodzeniom na skutek zabrudzeń i ciał obcych

AH00.00-P-5000-01A

Wskazówki dotyczące zastosowania, właściwości materiału i obsługi AdBlue

AH14.40-N-0001-01A

 

Wymontowanie, zamontowanie

1

Wymontuj dolną część osłony przeciwhałasowej z tyłu.

AR94.30-P-5300EW

2

Odblokuj i rozłącz elektryczne złącze (1).

3

Przesuń osłonę termiczną przewodu AdBlue® (2) nieco do tyłu.

4

Odłącz przewód AdBlue® (2) od zaworu dawkującego AdBlue® (Y129) i zamknij otwory odpowiednimi zaślepkami.

 Zamontowanie: Wymień uszczelkę.

 Zestaw zaślepek

*129589009100

5

Wymontuj opaskę (3).

 Zamontowanie: Wymień obejmę (3).

 Silnik 651 w typie 207
z kodem U77 (System oczyszczania spalin (Diesel) BlueTEC (SCR))
oprócz kodu U42 (System oczyszczania spalin (Diesel) BlueTEC (SCR))Śruba obejmy zaworu dawkującego AdBlue® do układu wydechowego

*BA14.40-P-1009-02D

 Silnik 642 w typie 207
z kodem U77 (System oczyszczania spalin (Diesel) BlueTEC (SCR))Śruba obejmy zaworu dawkującego AdBlue® do układu wydechowego

*BA14.40-P-1011-02A

6

Wyjmij zawór dawkujący AdBlue® (Y129).


Zwróć uwagę na prawidłowe ustawienie zaworu dawkującego AdBlue® (Y129). Występy zaworu dawkującego AdBlue® (Y129) muszą się znajdować w rowkach rury wydechowej.
Nieprzestrzeganie prowadzi do błędnego montażu i uszkodzenia zaworu dawkującego AdBlue® (Y129).

 Zamontowanie: Wymień uszczelkę.



Czyszczenie

7

Oczyść przewód AdBlue® (2) przy złączu.

8

Oczyść gniazdo zaworu dawkującego AdBlue® (Y129) w rurze wydechowej i zamknij otwór nakładką ochronną.

 Zestaw nakładek ochronnych

*001589019100

9

Montaż w odwrotnej kolejności.

10

Odczytaj i skasuj pamięć usterek.

W razie wymiany zaworu dawkującego AdBlue® (Y129).



AD00.00-P-2000-04A

 Ostrzeżenie

Niebezpieczeństwo wypadku na skutek samoczynnego ruszenia przy pracującym silniku. Niebezpieczeństwo obrażeń na skutek zmiażdżenia lub poparzenia przy wykonywaniu czynności podczas rozruchu lub przy pracującym silniku.

Zabezpieczyć pojazd przed samoczynnym ruszeniem. Nosić zapięte i ciasno przylegające ubrania robocze. Nie dotykać gorących lub obracających się części.

AS00.00-Z-0005-01A

11

Uruchom na próbę silnik i sprawdź szczelność układu wydechowego w obszarze zaworu dawkującego AdBlue® (Y129).

 System oczyszczania spalin, BlueTec

Numer

Nazwa

Silnik 651 w typie 207
z kodem U77 (System oczyszczania spalin (Diesel) BlueTEC (SCR))
oprócz kodu U42 (System oczyszczania spalin (Diesel) BlueTEC (SCR))

BA14.40-P-1009-02D

Śruba obejmy zaworu dawkującego AdBlue® do układu wydechowego

Nm

11

 System oczyszczania spalin, BlueTec

Numer

Nazwa

Silnik 642
z kodem U77 (System oczyszczania spalin (Diesel) BlueTEC (SCR))

BA14.40-P-1011-02A

Śruba obejmy zaworu dawkującego AdBlue® do układu wydechowego

Nm

11
