Demontaż i montaż chłodnicy powietrza doładowywanego

Typ ar · temat 09.41 · wersja 0102 · 2002-10-23

Dotyczy: SILNIK 611.981 /987 w TYPIE 901.6, 902.6, 903.6, 904.6 SILNIK 612.981 w TYPIE 902.6, 903.6, 904.6, 905.6 SILNIK 611.983 w TYPIE 690.6

Umiejscowienie

Grupa funkcyjna 1 Silnik › 09 Zasysanie powietrza, doładowanie › 09.41 Przewód powietrza doładowującego/chłodzenie powietrza doładowującego — Seria 611 (modele 981, 983, 987) · Seria 690 (modele 6**) · Seria 901 (modele 6**) · Seria 902 (modele 6**) · Seria 903 (modele 6**) · Seria 904 (modele 6**) · Seria 905 (modele 6**)

EinPAS 15 Silnik › 15.30 Ssanie powietrza/ doładowanie › 15.30.45 Chłodnica powietrza doładowywanego — Seria 611 (modele 981, 983, 987) · Seria 690 (modele 6**) · Seria 901 (modele 6**) · Seria 902 (modele 6**) · Seria 903 (modele 6**) · Seria 904 (modele 6**) · Seria 905 (modele 6**)

Dotyczy też silników/skrzyń biegów: 612 981

AR09.41-D-6817A

Demontaż i montaż chłodnicy powietrza doładowywanego

6.4.99

SILNIK 611.981 /987 w TYPIE 901.6, 902.6, 903.6, 904.6

SILNIK 612.981 w TYPIE 902.6, 903.6, 904.6, 905.6

SILNIK 611.983 w TYPIE 690.6

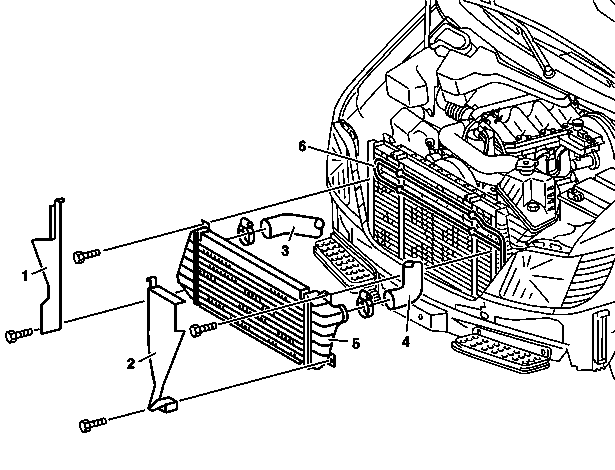

Demontaż i montaż chłodnicy powietrza doładowywanego

D09.41-0010-06

1 Osłona chłodnicy z lewej strony

2 Osłona chłodnicy z prawej strony

3 Przewód elastyczny powietrza doładowywanego

4 Przewód elastyczny powietrza doładowywanego

5 Chłodnica powietrza doładowywanego

6 Obieg chłodzący

Wymontowanie, zamontowanie

1

Wymontuj zderzak przedni.

AR88.20-D-2000C

2

Wymontuj wspornik poprzeczny zamka z atrapą chłodnicy.

AR88.00-D-2302A

3

Wymontuj skraplacz układu klimatyzacji.

Tylko w wypadku kodu (HH6, HH9), układ klimatyzacji

AR83.30-D-6540B

4

Wymontuj osłony chłodnicy z lewej i prawej strony (1, 2).

Od dołu mocowane śrubami, u góry zaczepione.

5

Odłącz elastyczne przewody powietrza doładowywanego (3, 4) od chłodnicy powietrza doładowywanego (5).

6

Odłącz chłodnicę powietrza doładowywanego (5) od obiegu chłodzącego (6).

7

Odłącz chłodnicę powietrza doładowywanego (5) od chłodnicy.

8

Montaż w odwrotnej kolejności
