A 필러 트림 패널 탈, 장착
유형 ar · 주제 68.30 · 버전 0107 · 2017-12-21
적용 대상: 모델 463.236/248 2019년식까지 코드 979 포함 (특수 보호장치 패키지 MB Guard) 코드 ZS6 포함 (특수보호모델 FB6) 모델 463.236/248 2019년식까지 코드 979 포함 (특수 보호장치 패키지 MB Guard) 코드 ZS7 포함 (특수보호모델 FB7) 모델 463.242 2019년식까지 코드 ZU8 제외 (미국 국가버전)'
위치
기능 그룹 3 구조 › 68 내부장치 › 68.30 트림, 장식성 트림 — 시리즈 463 (모델 236, 242, 248)
EinPAS 37 내부 사양 › 37.45 패널 › 37.45.30 차량 내부/승객실 패널 — 시리즈 463 (모델 236, 242, 248)
AR68.30-P-4050PM
A 필러 트림 패널 탈, 장착
07.12.2017
모델
463.236/248
2019년식까지
코드 979 포함 (특수 보호장치 패키지 MB Guard)
코드 ZS6 포함 (특수보호모델 FB6)
모델
463.236/248
2019년식까지
코드 979 포함 (특수 보호장치 패키지 MB Guard)
코드 ZS7 포함 (특수보호모델 FB7)
모델
463.242
2019년식까지
코드 ZU8 제외 (미국 국가버전)

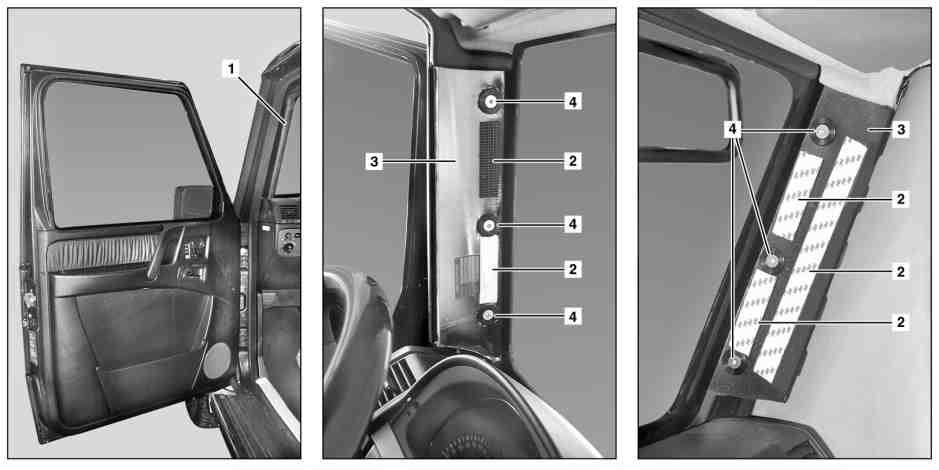

1
A 필러 패널
3
스플리터 보호기 및 스틸 커버
2
벨크로 패스너
4
볼트
탈, 장착
1
상단 도어 실의 패널을 탈거하십시오.
조립용 웨지로 실링 아래에서 들어 올리십시오. 상단 도어 실의 패널은 벨크로 패스너(2)로 고정되어 있습니다.
롱 웨지
*115589035900
2
A 필러 패널(1)을 탈거하십시오.
조립용 웨지로 실링 아래에서 들어 올리십시오. A 필러 패널(1)은 벨크로 패스너(2)로 고정되어 있습니다.
장착: 실링이 A 필러 패널(1)에 올바르게 장착되어야 합니다.
롱 웨지
*115589035900
3
볼트(4)를 풀어 빼십시오.
장착: 새 자가잠금식 볼트(4)를 사용하십시오.
A 필러에 스플리터 보호기를 연결하는 볼트
*BA68.30-P-1001-01B
4
스플리터 보호기 및 스틸 커버(3)를 A 필러에서 분리하십시오.
5
장착은 탈거의 역순으로 실시됩니다.
번호
명칭
모델 463.236/248, 코드 979 또는 코드 ZS6 또는 코드 ZS7포함
모델 463.242 코드 979 포함 (특수 보호장치 패키지 MB Guard)
BA68.30-P-1001-01B
A 필러에 스플리터 보호기를 연결하는 볼트
Nm
15
15
