배기 가스 재순환 포지셔너 탈, 장착

AR14.20-P-1020OGS

배기 가스 재순환 포지셔너 탈, 장착

13.12.2019

엔진

642 모델166, 292

코드 927 포함 (EU6 emissions standard)

1

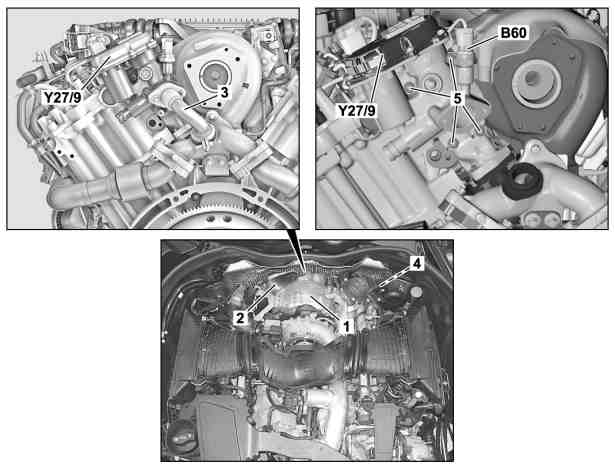

단열판

2

촉매장치

3

배기 가스 파이프

4

냉각수 호스

5

볼트

B60

배기가스 압력 센서

Y27/9

배기가스 재순환 액추에이터

6

좌측 파티션

7

중간 파티션

 경고

뜨거운 냉각수 분출 시 입은 화상에 의한 피부와 안구의 상해 위험 냉각수의 음용으로 인한 중독 위험

냉각수 온도가 90°C 이하일 경우에만 냉각 시스템을 여십시오. 캡을 천천히 열어 과압을 낮추십시오. 냉각수를 음료수 용기에 주입하지 마십시오.
보호장갑, 안전복, 보안경을 착용하십시오.

AS20.00-Z-0001-01A

 경고

뜨겁거나 달아오른 물체를 취급할 때 피부와 눈에 입을 수 있는 상해 위험

보호 장갑, 보호복, 필요한 경우 보안경을 착용하십시오.

AS00.00-Z-0002-01A

 경고

후드, 도어, 커버, 슬라이딩 루프 탈, 장착 및 설정작업 시 손가락이 끼이거나 눌려서 입을 수 있는 상해 위험

부품이 구동 중인 상태에서 신체 일부 또는 손발이 작동 영역 내에 있어서는 안 됩니다.

AS00.00-Z-0011-01A

 주의

모서리가 날카로운 차량 부품에서 절단상과 찰과상으로 인한 상해 위험

날카롭고 모서리가 다듬어지지 않은 날카로운 차량 부품 작업에서 시 항상 보호 장갑을 착용하십시오.
수리용 패널을 매끄럽게 다듬으십시오.

AS00.00-Z-0017-01A

특수 지침

불순물 및 이물질에 의한 손상 방지 지침

AH00.00-P-5000-01A

특수 지침

냉각수 지침

AH20.00-N-2080-01A

특수 지침

정전기 방전으로 인한 전자 부품 손상 방지 지침

AH54.00-P-0001-01A

냉각수 레벨 지침

AH20.00-P-1142-01CW

 

탈, 장착

1

윈드실드 와이퍼 시스템을 탈거하십시오.

AR82.30-P-6400GZ

2

상단 엔진 커버를 탈거하십시오.

 장착: 기밀성을 점검한 후에 상단 엔진 커버를 장착하십시오.

3

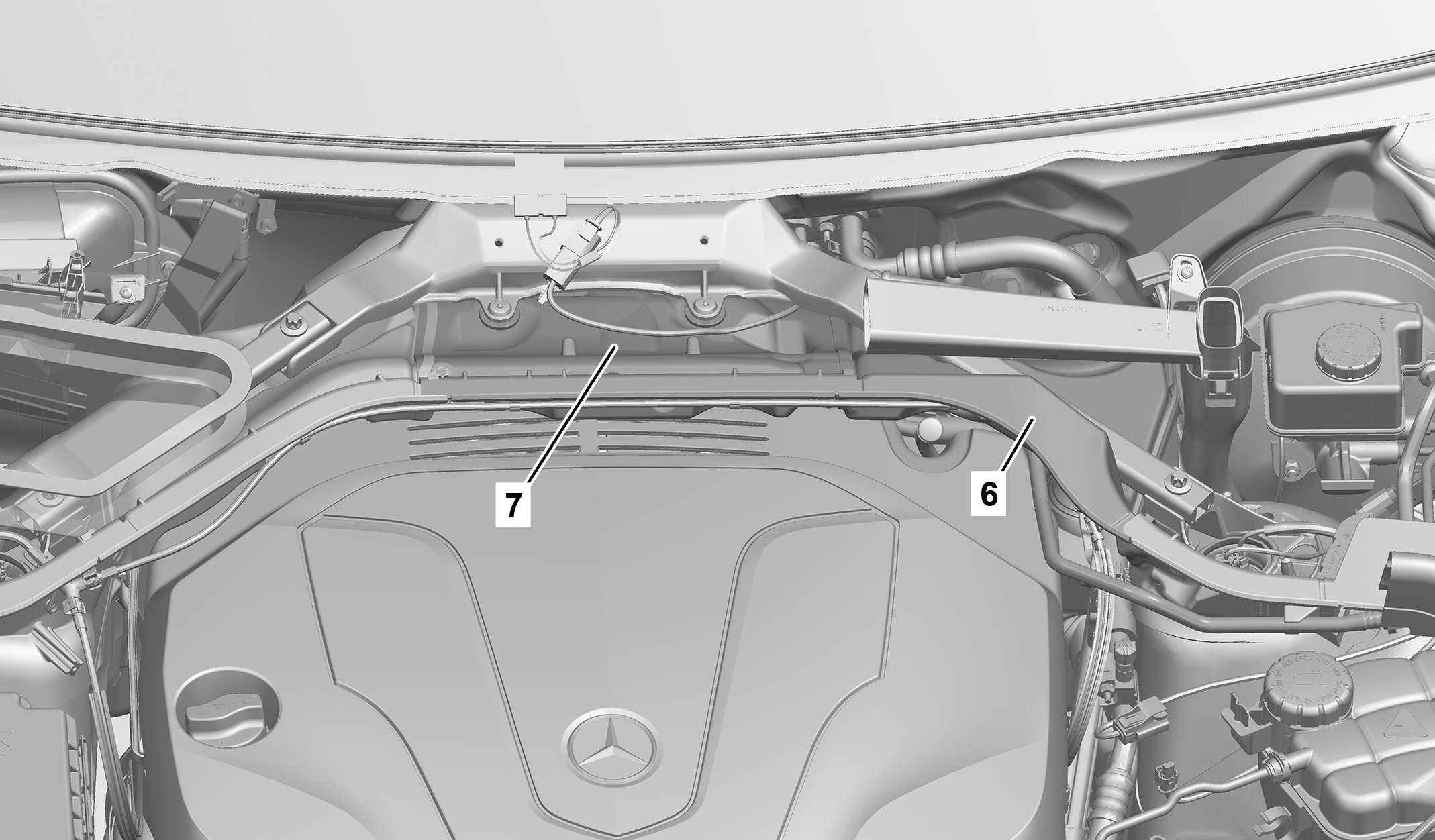

좌측 파티션(6)을 탈거하십시오.

4

중앙 파티션(7)을 탈거하십시오.

5

냉각기에서 냉각수를 배출하십시오.

AR20.00-P-1142GQ

6

배기가스 압력 센서(B60)를 탈거하십시오.

AR07.04-P-0007OGR

7

배기가스 재순환 액추에이터(Y27/9)의 전기 커넥터를 잠금 해제하여 분리하십시오.

8

촉매 장치(2)를 탈거하십시오.

AR49.10-P-5501OGR

9

배기가스 파이프(3)를 탈거하고 오프닝을 적합한 스톱 플러그로 막으십시오.

 장착: 실링과 클램프를 교체하십시오.

 배기가스 매니폴드에 배기가스 재순환 라인을 연결하는 클램프

*BA14.20-P-1013-01G

 배기가스 재순환 포지셔너의 배기가스 재순환 라인

*BA14.20-P-1015-01G

 잠금 플러그 세트

*129589009100

10

배기가스 재순환 액추에이터(Y27/9)의 냉각수 호스(4)를 격벽에서 분리하고, 오프닝을 적합한 스톱 플러그로 막으십시오.

AR20.20-P-7441-01RQ

 흘러나오는 냉각수를 적합한 용기에 받아 모으십시오.

 일반 시판 장치/공구
냉각수 수집 용기

 잠금 플러그 세트

*129589009100

11

볼트(5)를 돌려 빼십시오.

 볼트의 길이가 상이하므로 이에 유의하십시오.

 급기 분배기에 배기가스 재순환 포지셔너를 연결하는 볼트

*BA14.20-P-1002-01G

12

배기가스 재순환 액추에이터(Y27/9)를 빼내십시오.

 장착: 실링을 교체하십시오.

13

장착은 탈거의 역순으로 진행하십시오.

14

람다값을 진단 시스템으로 리셋하십시오.

배기가스 재순환 액추에이터(Y27/9)를 교체하는 경우



AD00.00-P-2000-04A

15

냉각수를 주입하십시오.

AR20.00-P-1142GQ



테스트

16

엔진 냉각 시스템의 기밀성을 점검하십시오.

AR20.00-P-1010GQ

 경고

엔진이 작동 중인 상태에서 급발진에 의한 사고 위험 시동 또는 구동 중인 엔진 근처에서 작업할 때 차량에 부딪히거나 열에 의한 상해 위험

차량이 급발진하지 않도록 하십시오. 밀폐되고 몸에 부착되는 작업복을 착용하십시오. 뜨겁거나 회전 중인 부품을 잡지 마십시오.

AS00.00-Z-0005-01A

17

엔진을 시운전하여 배기가스 재순환 액추에이터(Y27/9)의 기밀성 및 기능을 점검하십시오.

18

상단 엔진 커버를 장착하십시오.

 배기가스 재순환장치

번호

명칭

엔진 642.82/83/85/86/87/886/887/9

BA14.20-P-1002-01G

급기 분배기에 배기가스 재순환 포지셔너를 연결하는 볼트

Nm

12

 배기가스 재순환장치

번호

명칭

엔진 642.82/83/85/86/87/886/887/9

BA14.20-P-1013-01G

배기가스 매니폴드에 배기가스 재순환 라인을 연결하는 클램프

Nm

9

 배기가스 재순환장치

번호

명칭

엔진 642.82/83/85/86/87/886/887/9

BA14.20-P-1015-01G

배기가스 재순환 포지셔너의 배기가스 재순환 라인

Nm

12
