AR46.35-P-1000RR | パワー·ステアリング·コントロール·ユニットの脱着 | 11.10.05 |
モデル 452.3 /4 EPS パワー·ステアリング (工場装着オプション) (コード V26)

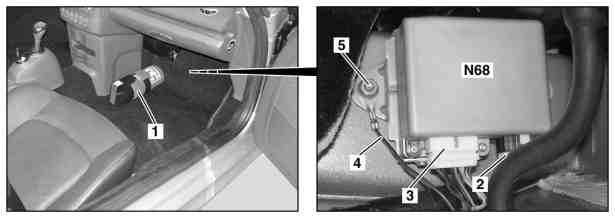

P46.35-2017-04
1 消火器
2 コネクタ
3 コネクタ
4 アース·コネクタ
5 ナット
N68 パワー·ステアリング·コントロール·ユニット
| 脱着 | ||
| 電子部品の静電気放電による損傷の防止に関する注意事項 | すべてのモデル | |
1.1 | ホルダから消火器 (1) を取り外します。 | 助手席側ホルダ付き消火器 (コード H13) 装備の場合のみ | |
2 | 助手席側フットレストを取り外します。 | ||
3 | コネクタ (2、3) を外します。 | 取付け: 正しくロックされていることに注意します。 | |
4 | ナット (5) を外し、アース·コネクタ (4) を取り外します。 | 取付け: アース·コネクタ (4) がナット (5) とパワー·ステアリング·コントロール·ユニット (N68) との間にあることを確認します。 | |
取付け: アース·コネクタ (4) のラインは、損傷や振動音が発生しないように取り回して固定します。 | |||
5 | パワー·ステアリング·コントロール·ユニット (N68) を外します。 | パワー·ステアリング·コントロール·ユニット (N68) の裏側のフェルト·ストリップが正しい位置にあり、損傷していないか確認します。 必要に応じてフェルト·ストリップを新品と交換します。 | |
6 | 取付けは取外しの逆の順序で行います。 | ||
7 | 故障メモリを読み取ります。 | 必要に応じて、コントロール·ユニットの故障を修理します。 | |
| スター·ダイアグノシスを接続し、故障メモリを読み取ります。 | ||
故障診断システム、スター·ダイアグノシス |
市販のツール
参照文書
- ad0000p200004rr スター·ダイアグノシスを接続し、故障メモリを読み取ります。
- ah5400p000101a 静電気放電による電子構成部品の損傷を防ぐための注意事項
- ar6830p1340rr 助手席側フット·レストの脱着
