Funzioni audio

P82.60-4759-09

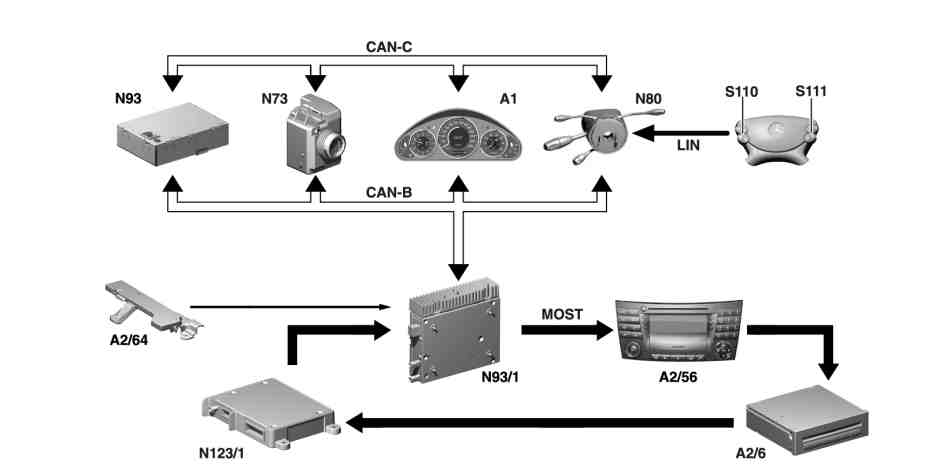

Rappresentazione schematica del pannello di comando autoradio e unità di navigazione (A2/56) con codice (819) Cambia-CD per 6 CD

A1 Strumento combinato

A2/6 Cambia-CD

A2/56 Pannello di comando autoradio e unità di navigazione

A2/64 Modulo amplificatore antenna, lato sinistro

S110 Gruppo pulsanti sul volante multifunzione a sinistra

S111 Gruppo pulsanti volante multifunzione, lato destro

N73 Centralina di comando EZS

N80 Modulo del tubo del piantone sterzo

N93 Centralina di comando per gateway centrale

N93/1 Centralina di comando audiogateway

N123/1 Centralina di comando UHI (Universal Handy Interface)

Modalità autoradio - Funzionamento

Le antenne nel lunotto ricevono segnali ad alta frequenza (HF) per onde ultracorte (UHF), onde corte (HF), onde medie (MF) e onde lunghe (LF). Su questi segnali HF sono modulati segnali musicali, vocali o dati. Il modulo amplificatore antenna lato sinistro filtra le frequenze delle bande di radiofrequenza dai segnali ad alta frequenza ricevuti e le amplifica.

-----------------------------------------------------------------------------------------

I segnali amplificati vengono infine trasmessi dal modulo amplificatore antenna sinistro tramite un cavo coassiale al sintonizzatore radio integrato nella centralina di comando audiogateway. Il sintonizzatore radio separa i dati utili (frequenze udibili) dal segnale portante (frequenze non udibili). I segnali audio demodulati vengono amplificati e trasformati in segnali sonori attraverso gli altoparlanti della vettura.

-----------------------------------------------------------------------------------------

Tecnologia a 2 ricevitori, funzionamento

Dopo l'inserimento del pannello di comando autoradio e unità di navigazione, il 2° ricevitore (integrato) nella centralina di comando audiogateway genera automaticamente una lista delle stazioni UHF ricevute che viene costantemente aggiornata durante il funzionamento. Questo elenco compare in ordine alfabetico al richiamo del menu "Elenco stazioni FM". Le stazioni visualizzate possono essere attivate selezionando e confermando.

L'elenco delle stazioni è disponibile solo se è stata attiva la funzione "RDS". Se durante la marcia si verificano disturbi di ricezione, il pannello di comando autoradio e unità di navigazione cerca con l'ausilio del 2° ricevitore di ricevere la stazione radio selezionata su una frequenza alternativa e, in caso di miglioramento della ricezione, di effettuare la rispettiva commutazione. Per la sintonizzazione delle stazioni radio sono disponibili 10 posizioni di memoria per ciascuna banda di frequenze.

-----------------------------------------------------------------------------------------

Possibilità per la sintonizzazione delle stazioni radio:

 Sintonizzazione attraverso la memoria delle stazioni radio

 sintonizzazione attraverso l'elenco dei tipi di programma

 Sintonizzazione attraverso l'elenco frequenze

 sintonizzazione con ricerca automatica stazioni

 Sintonizzazione con ricerca automatica stazioni radio mediante il volante multifunzione (MFL)

 Sintonizzazione tramite memoria

 Sintonizzazione con ricerca automatica (le stazioni in una gamma di onda vengono riprodotte per 8 secondi)

 sintonizzazione manuale

 Sintonizzazione mediante immissione manuale della frequenza (tramite il pannello di comando dell'unità autoradio e unità di navigazione)

Sono inoltre disponibili le seguenti funzioni che vengono visualizzate sul display del pannello di comando autoradio e unità di navigazione:

 Soppressione del fruscio

 Funzionamento "Radio Data System" (RDS)

-----------------------------------------------------------------------------------------

RDS

Molte stazioni radio trasmettono, oltre al loro programma radiofonico, informazioni digitali addizionali non percepibili quali il nome della stazione, il tipo di programma e codici identificativi per le informazioni radiofoniche sul traffico. Tali informazioni vengono analizzate dal pannello di comando autoradio e unità di navigazione e visualizzate sul display, qualora siano soddisfatte le seguenti premesse:

 sia attivata la funzione RDS.

 sia impostata una stazione radiofonica RDS.

Esercizio con lettore CD - Funzionamento

I CD audio possono essere riprodotti mediante il pannello di comando autoradio e unità di navigazione o tramite il cambia-CD. Il cambia CD possiede un vano a caricamento automatico per 6 CD. che vengono caricati centralmente attraverso un vano di inserimento.

Con i 6 tasti di selezione dell'apparecchio è possibile caricare ed espellere ogni singolo CD. I comandi si impartiscono dalla tastiera del pannello di comando autoradio e unità di navigazione.

-----------------------------------------------------------------------------------------

 Nel cambia-CD si possono inserire solo CD da 12 cm.

I segnali del pannello di comando autoradio e unità di navigazione e i dati audio del cambia-CD vengono trasmessi tramite il sistema Media Oriented System Transport (MOST).

La predisposizione del segnale e la sua amplificazione sono espletate dal pannello di comando autoradio e unità di navigazione. Il cambia-CD si attiva dal menu "Audio/CD" del pannello di comando autoradio e unità di navigazione. Dopo aver infilato un CD audio nel vano di caricamento automatico del cambia-CD sono disponibili per l'utente le funzioni seguenti:

 selezione del CD audio

 selezione del brano

 "Ricerca in avanti" e "Ricerca indietro"

 tempo di riproduzione momentaneo del brano o del CD audio

 funzione di programmazione

-----------------------------------------------------------------------------------------

Sono possibili le seguenti funzioni:

 Funzione "skip"

I brani musicali vengono riprodotti per t = 8 secondi. Una volta raggiunta la fine del CD audio, il cambia-CD commuta automaticamente nella modalità impostata per ultima.

 Random

Tutti i brani di un CD audio vengono riprodotti in base al principio della casualità. Se tutti i brani di un CD sono stati riprodotti una volta, viene caricato automaticamente il CD successivo e la funzione "Random" prosegue. La funzione random prosegue fino a quando non viene disattivata.

 Repeat

Un brano o tutti i brani di un CD audio vengono ripetuti indifferentemente. Si possono ripetere anche tutti i brani di tutti i CD audio del caricatore.

Nel menu "Impostazioni" si possono selezionare diverse funzioni:

 funzione titolo normale,

 ripetere il titolo,

 ripetizione del CD audio

 selezione di una sequenza di titoli

Assegnazione di un titolo ad un CD audio

Ciascun CD audio include un indice memorizzato in modo permanente. Di conseguenza è possibile, una volta che l'utente ha attribuito un nome, riconoscere automaticamente il titolo del CD, anche se il CD audio viene inserito in un altro caricatore.

L'indice contiene inoltre informazioni sul numero di brani su un CD audio e la durata complessiva del CD audio.
