GF46.20-W-2001A | Servosterzo monocircuito durante la marcia in rettilineo, funzionamento | 17.3.97 |
STERZO 765.889
LS 8
W46.20-0014-05
Schema del servosterzo monocircuito in posizione rettilinea

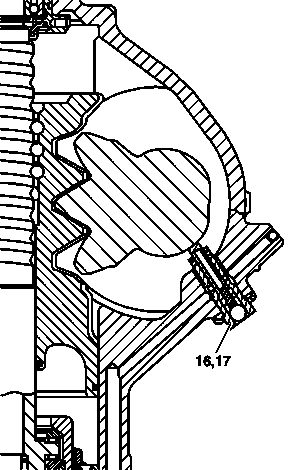

Valvole di fine corsa in posizione rettilinea
16 Valvola di fine corsa (angolo di sterzata a sinistra)
17 Valvola di fine corsa (angolo di sterzata a destra)
W46.20-0030-03
Funzionamento
Durante la marcia in rettilineo e con un equilibrio di forze nella scatola dello sterzo, il rotore della valvola di comando viene mantenuto mediante le cosiddette molle a C in posizione centrale rispetto al carter copricatena della distribuzione.
L'olio alimentato dalla pompa servosterzo viene inviato attraverso la valvola di comando nel ritorno.
La pressione nelle due camere di lavoro è uguale.
Le valvole di fine corsa e la valvola di limitazione pressione sono chiuse.
Documenti citati
- gf4620w2102a Valvola di limitazione pressione, disposizione/funzione/struttura/funzionamento
- gf4620w2103a Valvola di fine corsa, disposizione/funzione/struttura/funzionamento
