GF14.20-P-2012IC | Attuatore valvola a farfalla - descrizione | 7.12.04 |
MOTORE 648.960 con CODICE (474) Filtro particolato
MOTORE 648.961 con CODICE (474) Filtro particolato
P14.20-2189-11

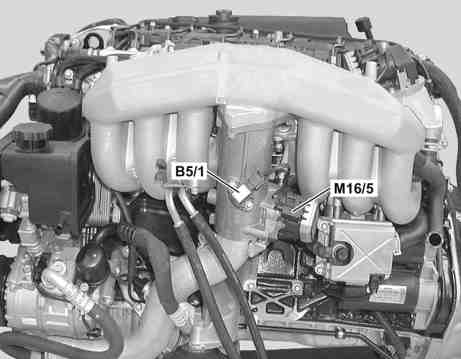

Disposizione
B5/1 Trasduttore pressione di sovralimentazione
M16/5 Attuatore farfalla
L'attuatore valvola a farfalla si trova centralmente sotto il tubo distributore aria di sovralimentazione.
Funzione
L'attuatore valvola a farfalla regola (parzializza) la quantità di aria fresca alimentata durante il ricircolo gas di scarico.
P14.20-2191-11

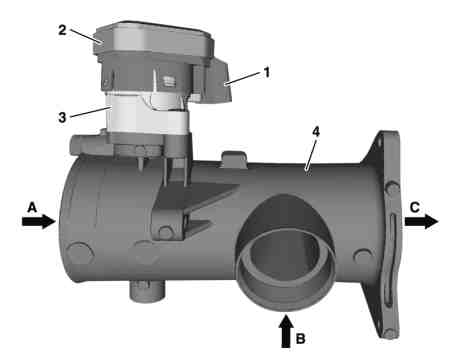

Configurazione
1 Collegamento elettrico
2 Elettronica integrata
3 Servomotore
4 Scatola di miscelazione
A Aria fresca
B Gas di scarico recuperati
C Miscela aria fresca-gas di scarico
Sulla parte anteriore della scatola di miscelazione si trova la flangia di attacco del trasduttore pressione di sovralimentazione.
Funzionamento
L'attuatore valvola a farfalla, che viene attivato dalla centralina di comando CDI (N3/9) con un segnale PWM (segnale a modulazione dell'ampiezza degli impulsi), regola conseguentemente (chiude) la valvola a farfalla nella scatola di miscelazione. Viene così ridotta (parzializzata) la quantità d'aria fresca alimentata al motore.
In assenza di corrente, la valvola a farfalla viene aperta dalla molla di richiamo integrata.
Se l'attuatore valvola a farfalla rileva un guasto, il segnale PWM viene periodicamente attivato contro la massa. Il driver di uscita nella centralina di comando CDI è così in grado di rilevare il guasto.
