D08.00-A013-79

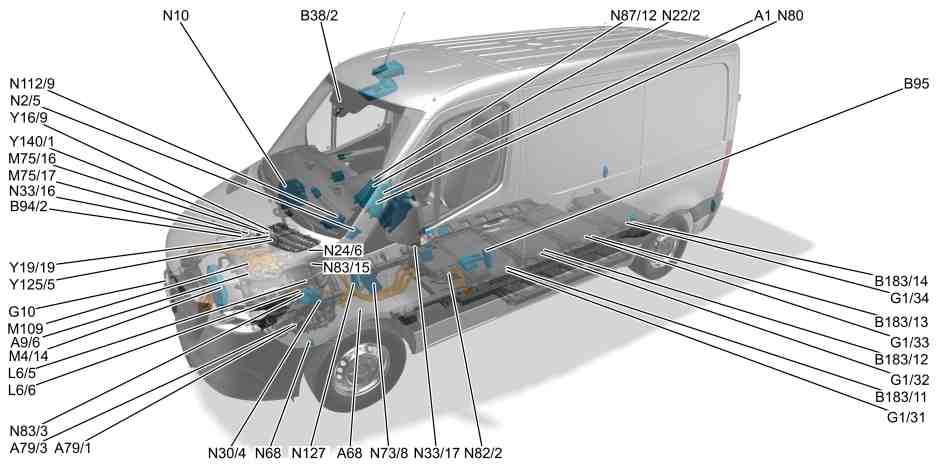

Panoramica componenti di sistema veicolo elettrico |
A1 | Strumento combinato | M109 | Pompa elettrica di depressione | |
A9/6 | Compressore del fluido refrigerante elettrico | N2/5 | Centralina di comando Supplemental Restraint System (SRS) | |
A68 | Modulo pedale dell'acceleratore | N10 | Centralina di comando SAM | |
A79/1 | Macchina elettrica 1 | N22/2 | Apparecchiatura di controllo e di comando climatizzatore automatico | |
A79/3 | Centralina di comando elettronica di potenza | N24/6 | Unità di collegamento ricarica corrente continua | |
B38/2 | Sensore di pioggia e di luce | N30/4 | Centralina di comando ESP® | |
B94/2 | Sensore di temperatura motore-alternatore | N33/16 | Centralina di comando riscaldatore supplementare PTC ad alto voltaggio | |
B95 | Sensore batteria | N33/17 | Centralina di comando riscaldamento della batteria | |
B183/11 | Sensore di temperatura batteria ad alto voltaggio 1 | N68 | Centralina di comando servosterzo elettrico (ES) | |
B183/12 | Sensore di temperatura batteria ad alto voltaggio 2 | N73/8 | Centralina di comando blocchetto di accensione elettronico (EZS) | |
B183/13 | Sensore di temperatura batteria ad alto voltaggio 3 | N80 | Centralina di comando modulo sul fodero del piantone dello sterzo (MRM) | |
B183/14 | Sensore di temperatura batteria ad alto voltaggio 4 (con codice E4T (Batteria ad alto voltaggio (47 kWh))) | N82/2 | Centralina di comando sistema di gestione della batteria | |
G1/31 | Batteria ad alto voltaggio 1 | N83/3 | Centralina di comando convertitore CC/CC | |
G1/32 | Batteria ad alto voltaggio 2 | N83/15 | Caricabatteria a corrente alternata per batteria ad alto voltaggio | |
G1/33 | Batteria ad alto voltaggio 3 | N87/12 | Autoradio (con codice E1O (Autoradio entry-level)) | |
G1/34 | Batteria ad alto voltaggio 4 (con codice E4T (Batteria ad alto voltaggio (47 kWh))) | N112/9 | Centralina di comando HERMES (con codice JH3 (Modulo di comunicazione (LTE) per servizi digitali)) | |
G10 | Presa di corrente del veicolo ricarica in corrente continua/ricarica in corrente alternata | N127 | Centralina di comando organi della trasmissione | |
L6/5 | Sensore del numero di giri lato sinistro generatore elettrico | Y16/9 | Valvola di commutazione prevenzione condensa | |
L6/6 | Sensore del numero di giri lato destro generatore elettrico | Y19/19 | Valvola di intercettazione evaporatore raffreddamento batteria ad alto voltaggio | |
M4/14 | Ventola radiatore | Y125/5 | Valvola di commutazione raffreddamento della batteria ad alto voltaggio | |
M75/16 | Pompa di circolazione liquido di raffreddamento circuito a bassa temperatura 1 | Y140/1 | Valvola di espansione | |
M75/17 | Pompa di circolazione liquido di raffreddamento circuito a bassa temperatura 2 |
D08.00-A009-79
Componenti per l'alto voltaggio |
A9/6 | Compressore del fluido refrigerante elettrico | G1/34 | Batteria ad alto voltaggio 4 (con codice E4T (Batteria ad alto voltaggio (47 kWh))) | |
A79/1 | Macchina elettrica 1 | G10 | Presa di corrente del veicolo ricarica in corrente continua/ricarica in corrente alternata | |
A79/3 | Centralina di comando elettronica di potenza | N24/6 | Unità di collegamento ricarica corrente continua | |
A123 | Distributore di energia ad alto voltaggio 1 | N33/16 | Centralina di comando riscaldatore supplementare PTC ad alto voltaggio | |
A123/1 | Distributore di energia ad alto voltaggio 2 | N33/17 | Centralina di comando riscaldamento della batteria | |
G1/31 | Batteria ad alto voltaggio 1 | N83/3 | Centralina di comando convertitore CC/CC | |
G1/32 | Batteria ad alto voltaggio 2 | N83/15 | Caricabatteria a corrente alternata per batteria ad alto voltaggio | |
G1/33 | Batteria ad alto voltaggio 3 |
D83.00-A000-79

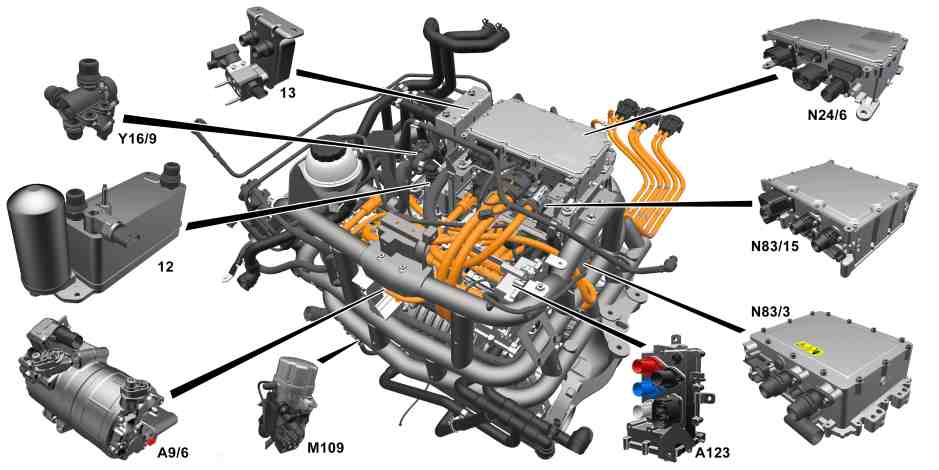

Panoramica pezzi |
12 | Condensatore | N24/6 | Unità di collegamento ricarica corrente continua | |
13 | Evaporatore/scambiatore di calore | N83/3 | Centralina di comando convertitore CC/CC | |
A9/6 | Compressore del fluido refrigerante elettrico | N83/15 | Caricabatteria a corrente alternata per batteria ad alto voltaggio | |
A123 | Distributore di energia ad alto voltaggio 1 | Y16/9 | Valvola di commutazione prevenzione condensa | |
M109 | Pompa elettrica di depressione |
Catena cinematica elettrica |
1 | Cambio |
A79/1 | Macchina elettrica 1 |
A79/3 | Centralina di comando elettronica di potenza |
