Preparare la superficie di contatto plancia portastrumenti al centro per il montaggio del FleetBoard DispoPilot

W82.85-1662-11

1 Contrassegnare le posizioni di foratura (1) sulla superficie di contatto della plancia portastrumenti al centro.

2 Sulle posizioni di foratura (1) praticare con un trapano multiplo fori da Ø 20 mm.

3 Ritagliare le superfici (2) sporgenti tra i fori.

A 65 mm

B 20 mm

C 15 mm

W82.85-1663-11

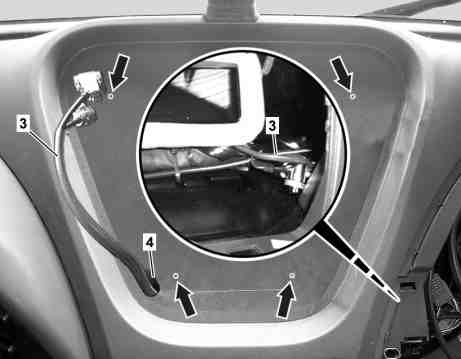

4 Mettere allo scoperto il fascio di cavi FleetBoard DispoPilot (3).

5 Posare il fascio di cavi FleetBoard DispoPilot (3) attraverso l'apertura (4) nella superficie di contatto della plancia portastrumenti al centro.

6 Eseguire fori da Ø 3 mm sulle tacche esistenti (frecce) della superficie di contatto corpo centrale plancia portastrumenti.

W82.85-1664-11

7 Fissare la lamiera di montaggio (5) con le viti (6) sulla superficie di contatto della plancia portastrumenti al centro.

8 Attraverso i fori (frecce) sulla lamiera di montaggio (5) praticare fori da Ø 5,5 mm nella superficie di contatto della plancia portastrumenti al centro.

W82.85-1665-11

9 Applicare dal basso la contropiastra (6) e fissare lo snodo sferico (7) del supporto universale con le viti (8) sulla lamiera di montaggio.

10 Realizzare delle aperture (9, 10) nel tappetino in gomma (11) ed applicare il tappetino in gomma (11).
