Lavori di montaggio e di mascheratura in caso di verniciatura del portellone posteriore

AR98.00-P-2011MFX

Lavori di montaggio e di mascheratura in caso di verniciatura del portellone posteriore

11.09.2019

Tipo

247.6/7

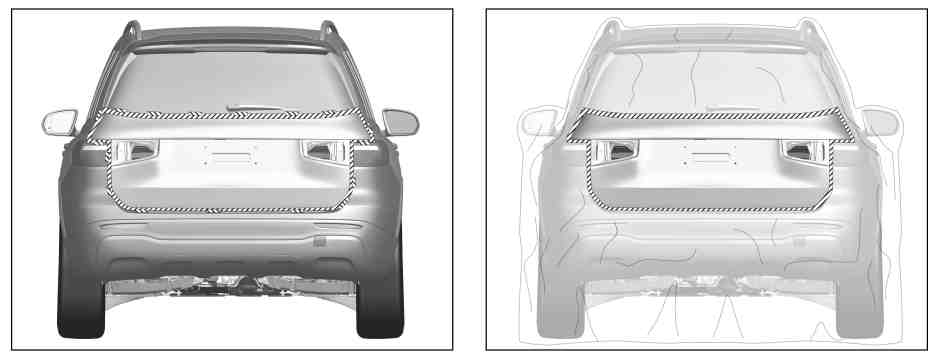

Portellone posteriore nel tipo di verniciatura 2/3 allo stato montato, illustrazione riferita al tipo 247.6

Avvertenza tecnica

Avvertenze per la verniciatura durante gli interventi di riparazione

AH98.00-P-9408-02A

Avvertenze generali per la copertura in fase di verniciatura

AH98.00-P-0200-01BK

Incollare

1

Smontare la Stella Mercedes e le guaine di fissaggio.

 Montaggio: Sostituire le guaine di fissaggio.

 Cuneo longitudinale

*115589035900

2

Smontare il listello di chiusura.

3

Smontare il gruppo ottico lato posteriore sinistro interno e il gruppo ottico lato posteriore destro interno dal portellone posteriore.

Tipo 247.6/7

Tipo 247.6

AR82.10-P-4926MFA

4

Rimuovere le denominazioni del tipo dal portellone posteriore.

Se presente.

 Montaggio: Sostituire la denominazione del tipo.

5

Mascherare tutte le aperture sul portellone posteriore con nastro per mascheratura.

 https://xentry.daimler.com
Rubrica "Guida alla verniciatura"

6

Mascherare il portellone posteriore su tutto il perimetro.

 https://xentry.daimler.com
Rubrica "Guida alla verniciatura"

7

Mascherare con pellicola le zone del veicolo che non sono da verniciare.

 https://xentry.daimler.com
Rubrica "Guida alla verniciatura"
