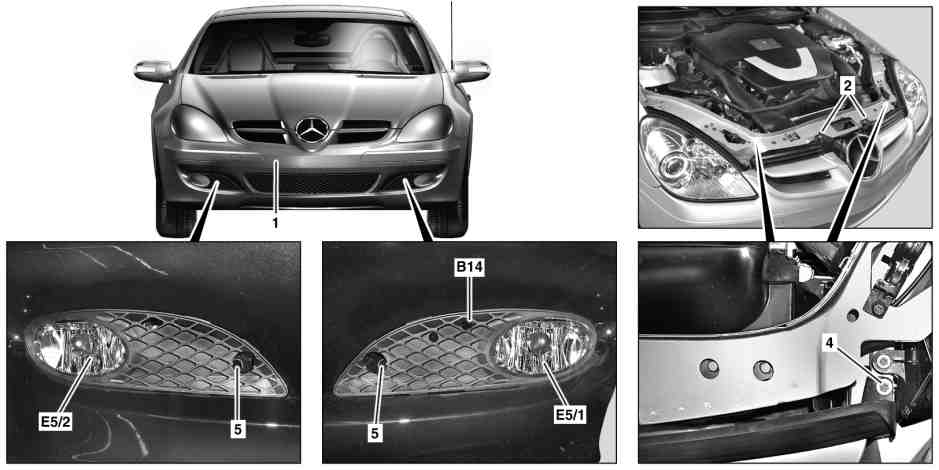

P88.20-2495-09
Illustrazione riferita ai veicoli fino al 2.3.08 senza codice (809), anno di produzione 2009
1 Paraurti anteriore
2 Fine corsa in altezza
4 Vite
E5/1 Fendinebbia sinistro
E5/2 Faro fendinebbia destro
5 Dado
B14 Sonda termica dell'indicatore della temperatura esterna
P88.20-2542-06
Illustrazione riferita ai veicoli fino al 2.3.08 senza codice (809), anno di produzione 2009
9 Vite
10 Viti
11 Parte anteriore del rivestimento interno del parafango
X26/27 Connettore a spina Sistema Parktronic, paraurti anteriore (con codice (220) Sistema Parktronic (PTS))

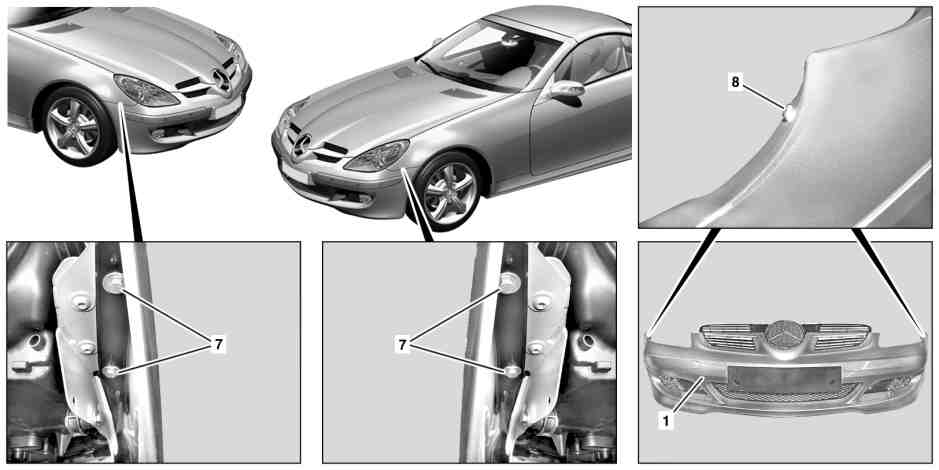

P88.20-2494-09
Illustrazione riferita ai veicoli fino al 2.3.08 senza codice (809), anno di produzione 2009
1 Paraurti anteriore
8 Gancio
7 Viti
| Smontaggio, montaggio | ||
1 | Aprire il cofano motore | ||
2 | Svitare i fine corsa in altezza (2) | Montaggio: Regolare gli arresti in altezza (2). Vedi: | |
Regolare il cofano motore | |||
3 | Svitare la vite sinistra e destra (4) | ||
4 | Sollevare il veicolo con la piattaforma di sollevamento | ||
5 | Svitare la vite (9) | Fiancata sinistra e destra. | |
6 | Sterzare completamente a destra le ruote anteriori e svitare le viti (10) | Lato sinistro del veicolo. | |
7 | Tirare indietro la parte anteriore del rivestimento interno del parafango (11) fino a quando non è possibile operare sulle viti (7) e sul connettore a spina elettrico del fendinebbia sinistro (E5/1) | Lato sinistro del veicolo. | |
8 | Svitare le viti (7) | Lato sinistro del veicolo. | |
9 | Scollegare il connettore a spina elettrico sul fendinebbia sinistro (E5/1) | ||
10 | Sterzare completamente a sinistra le ruote anteriori e svitare le viti (10) | Lato destro del veicolo. | |
11 | Tirare indietro la parte anteriore del rivestimento interno del parafango (11) fino a quando non è possibile operare sulle viti (7) e sul connettore a spina elettrico del fendinebbia destro (E5/2) | Lato destro del veicolo. | |
12 | Svitare le viti (7) | Lato destro del veicolo. | |
13 | Scollegare il connettore a spina elettrico sul fendinebbia destro (E5/2) | ||
14 | Sganciare la sonda termica visualizzazione temperatura esterna (B14) dal parafango anteriore (1) | ||
15 | Scollegare il connettore a spina PTS, paraurti anteriore (X26/27) | Per le vetture con codice (220) Sistema Parktronic (PTS) | |
16 | Svitare i dadi (5) | ||
17 | Togliere il paraurti anteriore (1) dal veicolo con l'aiuto di una seconda persona | Montaggio: Prestare attenzione al corretto alloggiamento dei ganci (8) nelle relative cavità sul parafango anteriore sinistro e destro. | |
18 | Scomporre il paraurti anteriore (1) | Solo in caso di sostituzione del paraurti anteriore (1). | |
Nei veicoli fino al 2.3.08, senza codice (809), anno di produzione 2009, e senza codice (220) Sistema Parktronic (PTS) | |||
Nei veicoli fino al 2.3.08, senza codice (809), anno di produzione 2009, e con codice (220) Sistema Parktronic (PTS) | |||
Nei veicoli a partire dal 3.3.08 o con codice (809), anno di produzione 2009 | |||
19 | Montaggio in successione inversa | ||
20 | Controllare la regolazione del fendinebbia sinistro (E5/1) e di quello destro (E5/2) ed eventualmente correggerla | ||
| Controllare e correggere l'orientamento dei fari |
