Smontare, montare la tubazione del fluido refrigerante tra la valvola di espansione scambiatore di calore e il compressore del fluido refrigerante

AR83.30-D-7842TE

Smontare, montare la tubazione del fluido refrigerante tra la valvola di espansione scambiatore di calore e il compressore del fluido refrigerante

22.11.2019

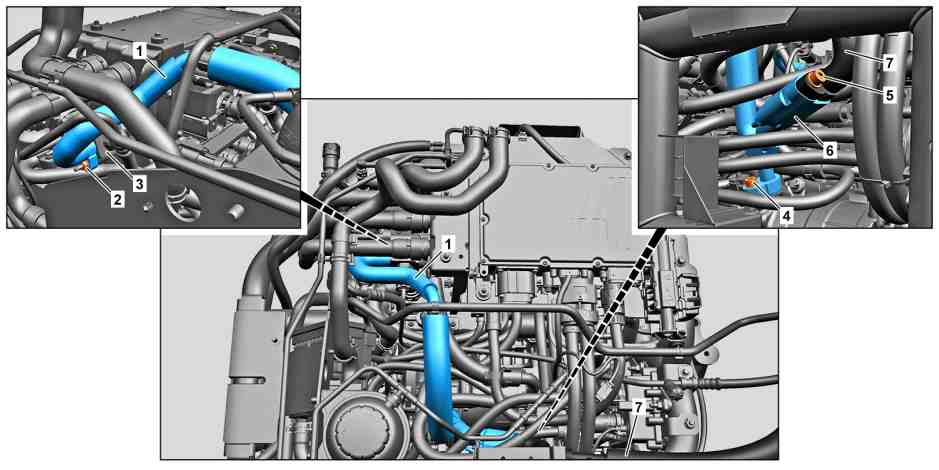

Tipo

910 con motore 780.703

1

Tubazione del fluido refrigerante

5

Vite

2

Dado

6

Flangia di collegamento

3

Valvola di espansione

7

Tubazione del fluido refrigerante

4

Vite

 Pericolo

Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC)

Non toccare componenti e cavi sotto tensione danneggiati o difettosi e connettori elettrici e cavi non isolati.

AS00.00-Z-0035-01A

 Avviso

Pericolo di intossicazione dovuto all'inalazione di vapori surriscaldati di refrigerante di un climatizzatore riempito con R134a. Pericolo di lesioni in caso di contatto della pelle o degli occhi con refrigerante R134a fluido e durante lo svolgimento di attività su componenti sotto pressione

Non effettuare lavori di saldatura sul climatizzatore chiuso e nella zona circostante. È vietato fumare ed usare fiamme libere. Indossare occhiali e guanti protettivi e lavorare solo in ambienti ben ventilati. Effettuare i lavori di riparazione sul circuito del climatizzatore solo dopo aver svuotato l'impianto.

AS83.00-Z-0006-01A

Avvertenza tecnica

Avvertenze generali relative al trattamento di veicoli con rete di bordo ad alto voltaggio e/o batteria agli ioni di litio e/o sistema di trazione a gas

AH00.00-Z-0300-01A

Avvertenza tecnica

Durante i lavori di riparazione, proteggere dall'umidità il circuito e i componenti del climatizzatore

AH83.30-N-0005-01A

Avvertenze per l'impiego del fluido refrigerante R134a

AH83.30-N-0003-01A

 

Smontare, montare

1

Svuotare il circuito del fluido refrigerante.

AR83.30-D-1760TS

2

Rimuovere il dado (2).

 Dato tubazione del fluido refrigerante sulla valvola di espansione

*BA83.30-N-1001-01TS

3

Smontare la tubazione del fluido refrigerante (1).



Oli per compressore (specifica 362.1)

BB00.40-P-0362-01A

 Chiudere l'apertura sulla valvola di espansione (3).

 Montaggio: Sostituire l'anello di tenuta e lubrificare con olio per compressori.

 Set di tappi

*129589009100

4

Svitare la vite (4).

 Vite tubazione del fluido refrigerante sul compressore del fluido refrigerante

*BA83.30-N-1002-01TS

5

Svitare la vite (5).


Nell'allentare e serrare la vite (5) bloccare la flangia di collegamento (6).
In caso contrario le tubazioni del fluido refrigerante (1, 7) possono subire danni.

 Vite tubazione del fluido refrigerante sulla flangia di collegamento

*BA83.30-N-1016-01TS

6

Smontare la tubazione del fluido refrigerante (1) dalla tubazione del fluido refrigerante (7) e dal compressore del fluido refrigerante.



Oli per compressore (specifica 362.1)

BB00.40-P-0362-01A

 Chiudere le aperture sulla tubazione del fluido refrigerante (7) e sul compressore del fluido refrigerante.

 Montaggio: Sostituire l'anello di tenuta e lubrificare con olio per compressori.

7

Smontare la tubazione del fluido refrigerante (1).


Estrarre e introdurre con cautela la tubazione del fluido refrigerante (1).
Altrimenti possono verificarsi danni alla tubazione del fluido refrigerante (1) o ai componenti circostanti.

8

Montaggio in successione inversa.

 Climatizzatore

Numero

Denominazione

Tipo 910 con motore 780.703

BA83.30-N-1001-01TS

Dato tubazione del fluido refrigerante sulla valvola di espansione

Nm

12

 Climatizzatore

Numero

Denominazione

Tipo 910 con motore 780.703

BA83.30-N-1002-01TS

Vite tubazione del fluido refrigerante sul compressore del fluido refrigerante

Nm

20

 Climatizzatore

Numero

Denominazione

Tipo 910 con motore 780.703

BA83.30-N-1016-01TS

Vite tubazione del fluido refrigerante sulla flangia di collegamento

Nm

20
