D83.30-1278-09
1 | Tubazione del fluido refrigerante | 4 | Compressore del fluido refrigerante | 5 | Vite | ||
3 | Vite |
1 | Tubazione del fluido refrigerante |
2 | Dado |
6 | Copertura |

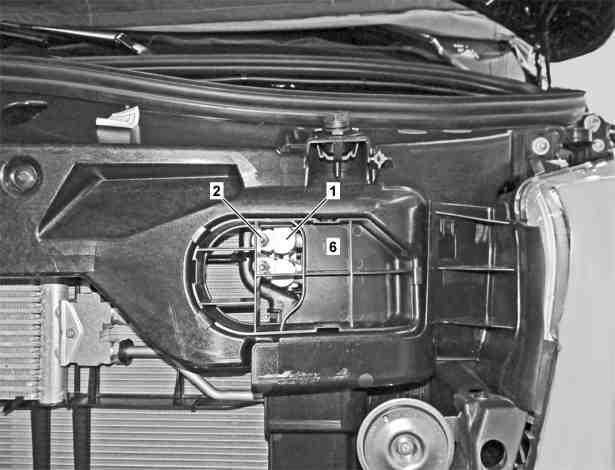

D83.30-1277-06
Avviso | Pericolo di intossicazione dovuto all'inalazione di vapori surriscaldati di refrigerante di un climatizzatore riempito con R134a. Pericolo di lesioni in caso di contatto della pelle o degli occhi con refrigerante R134a fluido e durante lo svolgimento di attività su componenti sotto pressione | Non effettuare lavori di saldatura sul climatizzatore chiuso e nella zona circostante. È vietato fumare ed usare fiamme libere. Indossare occhiali e guanti protettivi e lavorare solo in ambienti ben ventilati. Effettuare i lavori di riparazione sul circuito del climatizzatore solo dopo aver svuotato l'impianto. | |
Pericolo | Pericolo di incendio dovuto all'accensione del refrigerante R1234yf in prossimità di componenti molto caldi. Pericolo di intossicazione dovuto all'aspirazione di vapori surriscaldati del refrigerante. Pericolo di lesioni in caso di contatto della pelle o degli occhi con refrigerante R1234yf fuoriuscito e durante lo svolgimento di attività su componenti sotto pressione. Pericolo di esplosione in seguito alla formazione di miscele aria/refrigerante infiammabili | Non effettuare lavori di saldatura sul climatizzatore chiuso e nella relativa zona circostante. È vietato fumare ed usare fiamme libere. Indossare occhiali e guanti protettivi e lavorare solo in ambienti ben ventilati. Effettuare i lavori di riparazione sul circuito del climatizzatore solo dopo aver svuotato l'impianto. | |
Avvertenza tecnica | Durante i lavori di riparazione, proteggere dall'umidità il circuito e i componenti del climatizzatore | ||
Avvertenze relative alla manipolazione del fluido refrigerante R1234yf | |||
Avvertenze per l'impiego del fluido refrigerante R134a | |||
| Smontare, montare | ||
1 | Svuotare il climatizzatore | ||
2 | Smontare il rivestimento del radiatore | ||
3 | Smontare la tubazione del fluido refrigerante (1) dal supporto | A tal fine svitare la vite (3). | |
Vite tubazione del fluido refrigerante sul supporto | |||
4 | Smontare la tubazione del fluido refrigerante (1) dal compressore del fluido refrigerante (4) | ||
| Oli per compressore (specifica 362.1) | ||
| |||
A tal fine svitare la vite (5). | |||
Montaggio: Sostituire gli anelli di tenuta e inumidire con olio per compressori. | |||
Vite tubazione del fluido refrigerante sul compressore del fluido refrigerante | |||
Set di tappi | |||
5 | Smontare la copertura (6) | ||
6 | Smontare la tubazione del fluido refrigerante (1) | ||
| Oli per compressore (specifica 362.1) | ||
| |||
A tal fine svitare il dado (2). | |||
Montaggio: Sostituire gli anelli di tenuta e inumidire con olio per compressori. | |||
Dado tubazione del fluido refrigerante sul condensatore del fluido refrigerante | |||
Set di tappi | |||
7 | Montaggio in successione inversa | ||
| Controllare | ||
Avviso | Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso | Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti. | |
8 | Controllare la tenuta con il motore in moto | Solo controllo visivo. |
129 589 00 91 00
Set di tappi
Documenti citati
- ah8330n000301a Avvertenze per l'impiego del fluido refrigerante R134a
- ah8330n000501a Durante i lavori di riparazione, proteggere dall'umidità il circuito e i componenti del climatizzatore
- ah8330p000302a Avvertenze relative alla manipolazione del fluido refrigerante R1234yf
- ar8330d1760ts Svuotare, evacuare, riempire nuovamente il climatizzatore e controllarne la tenuta ed il funzionamento
- ar8840d4001ts Smontare, montare la griglia del radiatore
- as0000z000501a Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso
- as8300z000601a Pericolo di intossicazione dovuto all'inalazione di vapori surriscaldati di refrigerante di un climatizzatore riempito con R134a. Pericolo di lesioni in caso di contatto della pelle o degli occhi con refrigerante R134a fluido e
- as8300z000701a Pericolo di incendio dovuto all'accensione del refrigerante R1234yf in prossimità di componenti molto caldi. Pericolo di intossicazione dovuto all'aspirazione di vapori surriscaldati del refrigerante. Pericolo di lesioni in
- bb0040p036201a Oli per compressore (specifica 362.1)
