Smontare, montare il condensatore

AR83.30-D-6540NG

Smontare, montare il condensatore

11.04.2017

Tipo

906 con motore 271.951

con codice HH7 (Climatizzatore sul tetto base)

con codice HH9 (Climatizzatore a regolazione semiautomatica, TEMPMATIC)

tranne codice XM0 (Restyling)

tranne codice XM5 (Restyling America Latina)

Tipo

906 con motore 271.951

con codice HH9 (Climatizzatore a regolazione semiautomatica, TEMPMATIC)

tranne codice HH7 (Climatizzatore sul tetto base)

tranne codice XM0 (Restyling)

tranne codice XM5 (Restyling America Latina)

Avvertenze di modifica

22.11.2016

Olio per compressori modificato.

Fase di lavoro 10

1

Condensatore

5

Fascetta per tubi flessibili

9

Tubazione del fluido refrigerante

2

Scatola filtro aria

6

Condotto aria di sovralimentazione

10

Tubazione del fluido refrigerante

3

Collettore di aspirazione

7

Viti

B12

Sensore di pressione fluido refrigerante

4

Viti

8

Dadi

M16/47

Attuatore della valvola a farfalla

1

Condensatore

11

Radiatore

12

Sistema di bloccaggio

 Avviso

Pericolo di intossicazione dovuto all'inalazione di vapori surriscaldati di refrigerante di un climatizzatore riempito con R134a. Pericolo di lesioni in caso di contatto della pelle o degli occhi con refrigerante R134a fluido e durante lo svolgimento di attività su componenti sotto pressione

Non effettuare lavori di saldatura sul climatizzatore chiuso e nella zona circostante. È vietato fumare ed usare fiamme libere. Indossare occhiali e guanti protettivi e lavorare solo in ambienti ben ventilati. Effettuare i lavori di riparazione sul circuito del climatizzatore solo dopo aver svuotato l'impianto.

AS83.00-Z-0006-01A

Avvertenza tecnica

Durante i lavori di riparazione, proteggere dall'umidità il circuito e i componenti del climatizzatore

AH83.30-N-0005-01A

Avvertenze per l'impiego del fluido refrigerante R134a

AH83.30-N-0003-01A

 

Smontare, montare

1

Svuotare il climatizzatore

Tipo 906 con motore 271.951

AR83.30-D-1760D

2

Smontare l'unità ventilatore supplementare

AR83.30-D-5610SD

3

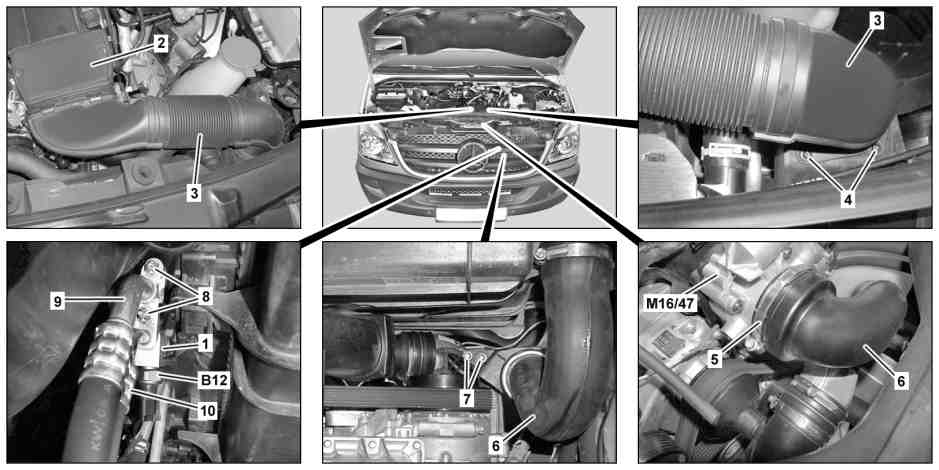

Svitare le viti (4), smontare il collettore di aspirazione (3) dalla scatola del filtro dell'aria (2) e rimuoverlo

4

Allentare la fascetta stringitubo (5)

5

Sollevare il veicolo, montarlo sui cavalletti

AR00.60-D-1000H

6

Svitare le viti (7)

7

Abbassare il veicolo

8

Estrarre il tubo aria di sovralimentazione (6) dall'attuatore della valvola a farfalla (M16/47) e metterlo in disparte

9

Staccare il connettore a spina elettrico dal sensore di pressione del fluido refrigerante (B12)

10

Svitare i dadi (8) e smontare le tubazioni del fluido refrigerante (9, 10) dal condensatore (1)



Oli per compressore (specifica 362.1)

BB00.40-P-0362-01A

 Montaggio: Sostituire il dado (8).
Sostituire gli anelli di tenuta e inumidire con olio per compressori.

 Dado tubazioni del fluido refrigerante sul condensatore

*BA83.30-N-1005-01F

11

Chiudere con i tappi le aperture delle tubazioni del fluido refrigerante (9, 10) e del condensatore (1)

 Set di tappi

*129589009100

12

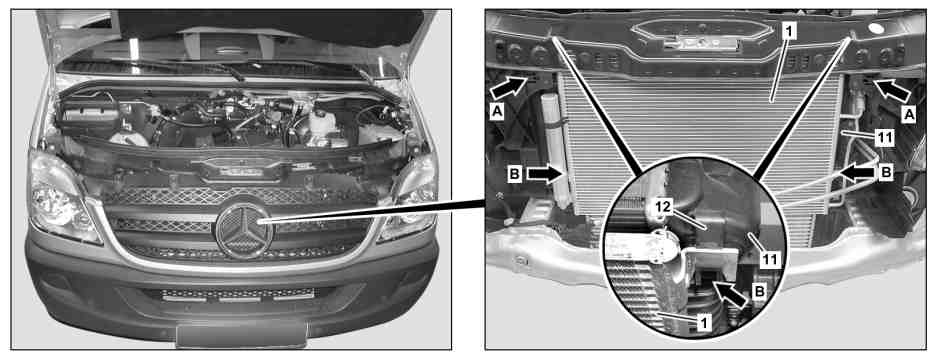

Sganciare il radiatore (11) dal modulo frontale (frecce A) e premerle indietro


Premere indietro con cautela il radiatore (11) con il condensatore (1).
Altrimenti il radiatore (11) o i componenti adiacenti potrebbero danneggiarsi.

13

Sganciare il bloccaggio sinistro e destro (12) dal radiatore (11) e sganciare il condensatore (1) dalle guide (frecce B) sul radiatore (11) agendo verso l'alto

 Montaggio: Prestare attenzione al corretto posizionamento del condensatore (1).

14

Rimuovere il condensatore (1)

15

Montaggio in successione inversa

 Climatizzatore

Numero

Denominazione

Tipo 906, 909 con codice HH9

Tipo 906.6/7 con codice HH7

BA83.30-N-1005-01F

Dado tubazioni del fluido refrigerante sul condensatore

Nm

6

6
