Smontare, montare il condensatore

AR83.30-D-6540M

Smontare, montare il condensatore

11.04.2017

Tipo

906

con codice HH7 (Climatizzatore sul tetto base)

con codice HH9 (Climatizzatore a regolazione semiautomatica, TEMPMATIC)

con codice XM0 (Restyling)

Tipo

906

con codice HH7 (Climatizzatore sul tetto base)

con codice HH9 (Climatizzatore a regolazione semiautomatica, TEMPMATIC)

con codice XM5 (Restyling America Latina)

Tipo

906

con codice HH9 (Climatizzatore a regolazione semiautomatica, TEMPMATIC)

con codice XM0 (Restyling)

tranne codice HH7 (Climatizzatore sul tetto base)

Tipo

906

con codice HH9 (Climatizzatore a regolazione semiautomatica, TEMPMATIC)

con codice XM5 (Restyling America Latina)

tranne codice HH7 (Climatizzatore sul tetto base)

Avvertenze di modifica

22.11.2016

Olio per compressori modificato.

Fase di lavoro 5

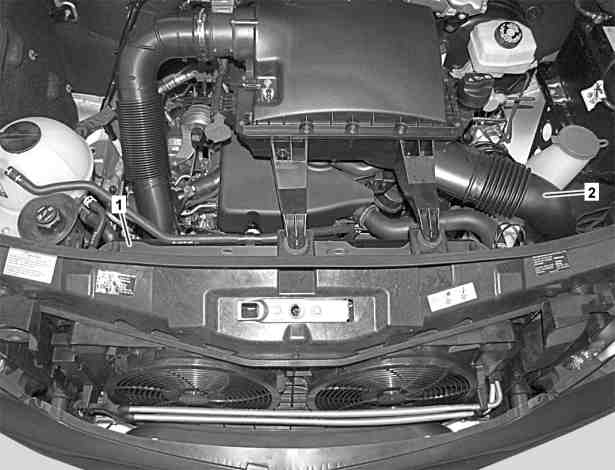

Illustrazione riferita al veicolo con MOTORE 651

1

Copertura

2

Collettore di aspirazione

3

Condensatore

7

Tubazione del fluido refrigerante

4

Sistema di bloccaggio

8

Dadi

5

Radiatore

B12

Sensore di pressione fluido refrigerante

6

Tubazione del fluido refrigerante

Avvertenza tecnica

Durante i lavori di riparazione, proteggere dall'umidità il circuito e i componenti del climatizzatore

AH83.30-N-0005-01A

 

Smontare, montare

1

Smontare il serbatoio del liquido

AR83.30-D-6520M

2

Smontare il radiatore dell'olio cambio automatico dal condensatore (3) e spostarlo di lato con le tubazioni collegate

TIPO 906 con CODICE G42 (7G-TRONIC PLUS)

3

Smontare la copertura (1) dall'anello del ventilatore

4

Smontare il collettore di aspirazione (2)

5

Svitare i dadi (8) e smontare le tubazioni del fluido refrigerante (6, 7) dal raccordo del condensatore (3)



Oli per compressore (specifica 362.1)

BB00.40-P-0362-01A

 Montaggio: Sostituire il dado (8).
Sostituire gli anelli di tenuta e inumidire con olio per compressori.

 Dado tubazioni del fluido refrigerante sul condensatore

*BA83.30-N-1005-01F

6

Chiudere con i tappi le aperture delle tubazioni del fluido refrigerante (6, 7) e del condensatore (3)

 Set di tappi

*129589009100

7

Staccare il connettore a spina elettrico dal sensore di pressione del fluido refrigerante (B12)

8

Sganciare il radiatore (5) dal modulo frontale (frecce A) e premerle indietro

9

Sganciare il bloccaggio sinistro e destro (4) sul radiatore (5), sganciare il condensatore (3) dalle guide (frecce B, C) sul radiatore (5) agendo verso l'alto

 È necessario l'aiuto di una seconda persona.

10

Rimuovere il condensatore (3)

11

Smontare il sensore di pressione fluido refrigerante (B12)

In caso di sostituzione del condensatore (3).

Tipo 906

AR83.30-D-5445A

12

Montaggio in successione inversa

 Climatizzatore

Numero

Denominazione

Tipo 906, 909 con codice HH9

Tipo 906.6/7 con codice HH7

BA83.30-N-1005-01F

Dado tubazioni del fluido refrigerante sul condensatore

Nm

6

6
