Tipo | 900 |
con codice HH9 (Climatizzatore a regolazione semiautomatica, TEMPMATIC) | |
Tipo | 906.633 a partire da 14/04/14 |
con codice HK4 (Climatizzatore posteriore, rinforzato) | |
con codice ZL3 (Versione nazionale per l'America Latina) | |
tranne codice XM0 (Restyling) | |
tranne codice XM5 (Restyling America Latina) | |
Tipo | 906 |
con codice HH7 (Climatizzatore sul tetto base) | |
con codice HH9 (Climatizzatore a regolazione semiautomatica, TEMPMATIC) | |
tranne codice XM0 (Restyling) | |
tranne codice XM5 (Restyling America Latina) | |
Tipo | 906 |
con codice HH9 (Climatizzatore a regolazione semiautomatica, TEMPMATIC) | |
tranne codice HH7 (Climatizzatore sul tetto base) | |
tranne codice XM0 (Restyling) | |
tranne codice XM5 (Restyling America Latina) |

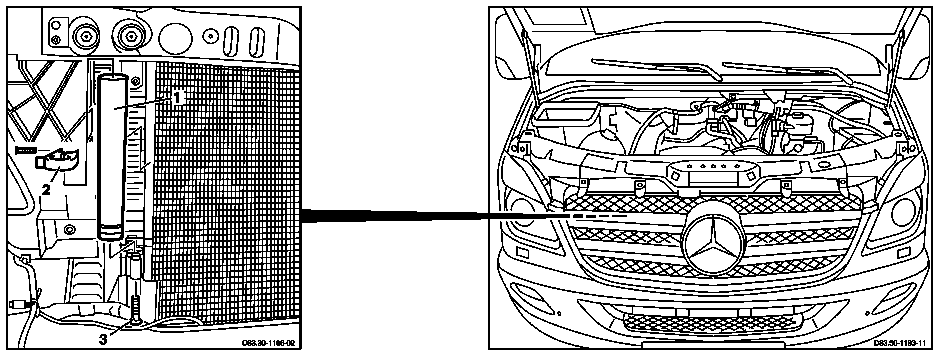

D83.30-1187-08
1 | Serbatoi del liquido | 2 | Fascetta di fissaggio | 3 | Vite |
Avviso | Pericolo di intossicazione dovuto all'inalazione di vapori surriscaldati di refrigerante di un climatizzatore riempito con R134a. Pericolo di lesioni in caso di contatto della pelle o degli occhi con refrigerante R134a fluido e durante lo svolgimento di attività su componenti sotto pressione | Non effettuare lavori di saldatura sul climatizzatore chiuso e nella zona circostante. È vietato fumare ed usare fiamme libere. Indossare occhiali e guanti protettivi e lavorare solo in ambienti ben ventilati. Effettuare i lavori di riparazione sul circuito del climatizzatore solo dopo aver svuotato l'impianto. | |
Avvertenza tecnica | Durante i lavori di riparazione, proteggere dall'umidità il circuito e i componenti del climatizzatore | ||
Avvertenze per l'impiego del fluido refrigerante R134a | |||
| Smontare, montare | ||
1 | Svuotare il climatizzatore |
| |
TIPO 900, 906 tranne CODICE HK4 (Climatizzatore vano posteriore, potenziato) | |||
2 | Smontare il paraurti anteriore |
| |
TIPO 900, TIPO 906 senza CODICE ZX8 (Dotazione marca Dodge) e senza CODICE ZX9 (Dotazione marca Freightliner (FTL)) | |||
3 | Smontare la ventola del condensatore |
| |
4 | Svitare la vite (3) | ||
5 | Lubrificare leggermente il serbatoio del liquido (1) nella zona della fascetta di fissaggio (2). | Lubrificante montaggio gomma 1 l | |
6 | Estrarre il serbatoio del liquido (1) verso l'alto, quindi in avanti finché è accessibile la vite dalla fascetta di fissaggio (2) | ||
7 | Svitare la vite della fascetta di fissaggio (2) | ||
8 | Togliere il serbatoio del liquido (1) insieme alla fascetta di fissaggio (2) | ||
| Oli per compressore (specifica 362.1) | ||
Montaggio: Sostituire gli anelli di tenuta e inumidire con olio per compressori. | |||
9 | Chiudere con i tappi di chiusura le aperture sul condensatore | Set di tappi | |
10 | Smontare la fascetta di fissaggio (2) dal serbatoio del fluido (1) | Montaggio: Sostituire il serbatoio del liquido (1). | |
11 | Montaggio in successione inversa |
129 589 00 91 00
Set di tappi
Documenti citati
- ah8330n000301a Avvertenze per l'impiego del fluido refrigerante R134a
- ah8330n000501a Durante i lavori di riparazione, proteggere dall'umidità il circuito e i componenti del climatizzatore
- ar8330d1760d Svuotare, evacuare, riempire nuovamente il climatizzatore e controllarne la tenuta ed il funzionamento
- ar8330d1760we Svuotare, evacuare, riempire nuovamente il climatizzatore e controllarne la tenuta ed il funzionamento
- ar8365d2135a Smontare, montare l'unità ventilatore del condensatore
- ar8820d2000sd Smontare, montare il paraurti anteriore
- ar8820d2000se Smontare, montare il paraurti anteriore
- as8300z000601a Pericolo di intossicazione dovuto all'inalazione di vapori surriscaldati di refrigerante di un climatizzatore riempito con R134a. Pericolo di lesioni in caso di contatto della pelle o degli occhi con refrigerante R134a fluido e
- bb0040p036201a Oli per compressore (specifica 362.1)
