Smontare, montare la valvola di espansione

AR83.30-D-5520C

Smontare, montare la valvola di espansione

11.04.2017

Tipo

906.6/7

con codice HH7 (Climatizzatore sul tetto base)

con codice HH9 (Climatizzatore a regolazione semiautomatica, TEMPMATIC)

Tipo

906

con codice HH9 (Climatizzatore a regolazione semiautomatica, TEMPMATIC)

tranne codice HH7 (Climatizzatore sul tetto base)

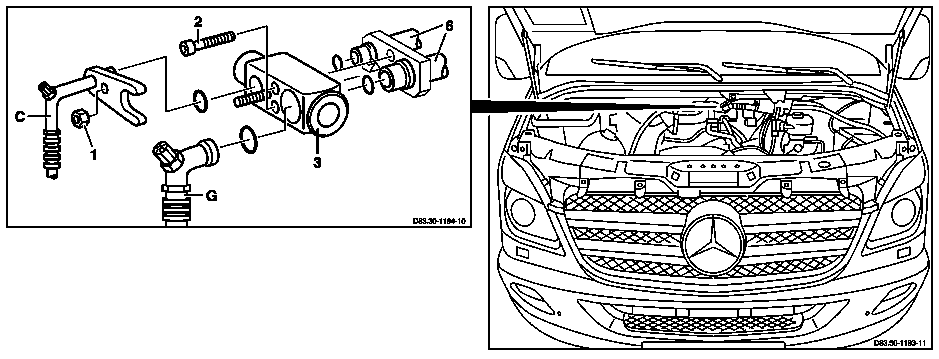

1

Dado

3

Valvola di espansione

C

Tubazione del fluido refrigerante alta pressione

2

Vite

6

Tubazioni refrigerante evaporatore

G

Tubazione fluido refrigerante bassa pressione

Avvertenza tecnica

Durante i lavori di riparazione, proteggere dall'umidità il circuito e i componenti del climatizzatore

AH83.30-N-0005-01A

 

Smontare, montare

1

Smontare la scatola del filtro dell'aria

Tipo 906 con motore 271.951

AR09.10-D-1150NG

2

Smontare il serbatoio del liquido

Tipo 906 con codice XM0 (Restyling) o con codice XM5 (Restyling America Latina)

AR83.30-D-6520M

Tipo 906 tranne codice XM0 (Restyling) tranne codice XM5 (Restyling America Latina)

AR83.30-D-6520C

3

Svitare il dado (1) ed estrarre la tubazione del fluido refrigerante ad alta pressione (C) e la tubazione del fluido refrigerante a bassa pressione (G) dalla valvola di espansione (3)



Oli per compressore (specifica 362.1)

BB00.40-P-0362-01A

 Montaggio: Sostituire gli anelli di tenuta e inumidire con olio per compressori.

 Dado tubazioni del fluido refrigerante sulla valvola di espansione

*BA83.30-N-1001-01F

4

Chiudere con i tappi le aperture della tubazione del fluido refrigerante ad alta pressione (C) e della tubazione del fluido refrigerante a bassa pressione (G)

 Set di tappi

*129589009100

5

Svitare le viti (2) sulla valvola di espansione (3) e togliere la valvola di espansione (3) dalle tubazioni del fluido refrigerante evaporatore (6)



Oli per compressore (specifica 362.1)

BB00.40-P-0362-01A

 Montaggio: Sostituire gli anelli di tenuta e inumidire con olio per compressori.

 Vite valvola di espansione sull'evaporatore

*BA83.30-N-1009-01F

6

Chiudere con i tappi le aperture delle tubazioni del fluido refrigerante evaporatore (6)

 Set di tappi

*129589009100

7

Montaggio in successione inversa

 Climatizzatore

Numero

Denominazione

Tipo 906, 909 con codice HH9

Tipo 906.6/7 con codice HH7

BA83.30-N-1001-01F

Dado tubazioni del fluido refrigerante sulla valvola di espansione

Nm

6

6

 Climatizzatore

Numero

Denominazione

Tipo 906, 909 con codice HH9

Tipo 906.6/7 con codice HH7

BA83.30-N-1009-01F

Vite valvola di espansione sull'evaporatore

Nm

6

6
