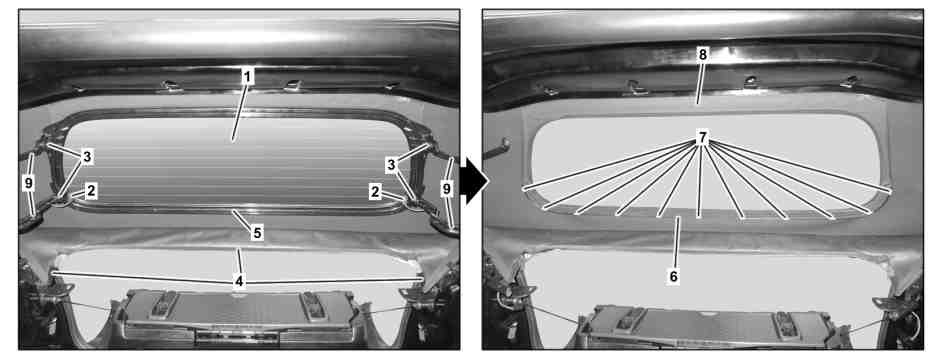

P77.35-2028-08
1 | Lunotto | 6 | Listello di fissaggio | |
2 | Connettori a spina elettrici | 7 | Fermagli | |
3 | Viti | 8 | Capote posteriore | |
4 | Listelli di tenuta | 9 | Puntoni | |
5 | Telaio lunotto |
| Avvertenze su viti e dadi autobloccanti | ||
| Avvertenze relative alla capote | ||
| Smontare | ||
1 | Aprire il portellone posteriore | ||
2 | Spostare in avanti e ribaltare i sedili anteriori | ||
3 | Staccare i connettori a spina (2) | ||
4 | Svitare le viti (3) | ||
5 | Sbloccare la staffa di fissaggio | ||
6 | Estrarre i listelli di arresto (4) dal telaio del lunotto (5) | ||
7 | Estrarre il listello di arresto (6) partendo da un lato dal telaio del lunotto (5) ed togliere il lunotto (1) | ||
8 | Smontare le clip restanti (7) nel telaio del lunotto (5) | cuneo di montaggio | |
| Pulire | ||
9 | Pulire le superfici di tenuta sul telaio del lunotto (5) e sulla parte posteriore della capote (8) | ||
| Montare | ||
10 | Montare le clip (7) sul listello di arresto (6) sulla parte posteriore della capote (8) | ||
11 | Far scattare in posizione la staffa di fissaggio | ||
12 | Posizionare il lunotto (1) sulla parte posteriore della capote (8) e sui rinforzi (9) e serrare le viti (3) | ||
13 | Spingere verso l'interno il listello di arresto (6) partendo da un lato nel telaio del lunotto (5) | ||
14 | Premere verso l'interno i listelli di arresto (4) nel telaio del lunotto (5) | ||
15 | Collegare i connettori a spina elettrici (2) | ||
| Controllare | ||
16 | Eseguire il controllo del funzionamento della capote | in caso di problemi | |
| |||
Regolare la capote | |||
110 589 03 59 00
cuneo di montaggio
Documenti citati
- ah0000n000101a Avvertenze su viti e dadi autobloccanti
- ah7730p000101mco Avvertenze relative alla capote
- ar7730p1010src Regolare la capote
