Regolare il portellone posteriore

AR72.20-P-3510RT

Regolare il portellone posteriore

3.3.05

Regolazione cerniera porta

 Pericolo!

Pericolo di lesioni dovute allo schiacciamento o incastramento delle dita durante lo smontaggio, il montaggio ed i lavori di regolazione su cofani, porte, coperchi e sul tetto scorrevole

Durante lo spostamento dei componenti, gli arti o altre parti del corpo non devono trovarsi nell'area interessata dal movimento.

AS00.00-Z-0011-01A

1

Smontare la modanatura di accesso (vano di carico)

AR68.30-P-4100RTA

2

Sganciare il rivestimento superiore dell'intelaiatura finestrino e il rivestimento laterale dell'intelaiatura finestrino e toglierli

 Cuneo di montaggio

*110589035900

3

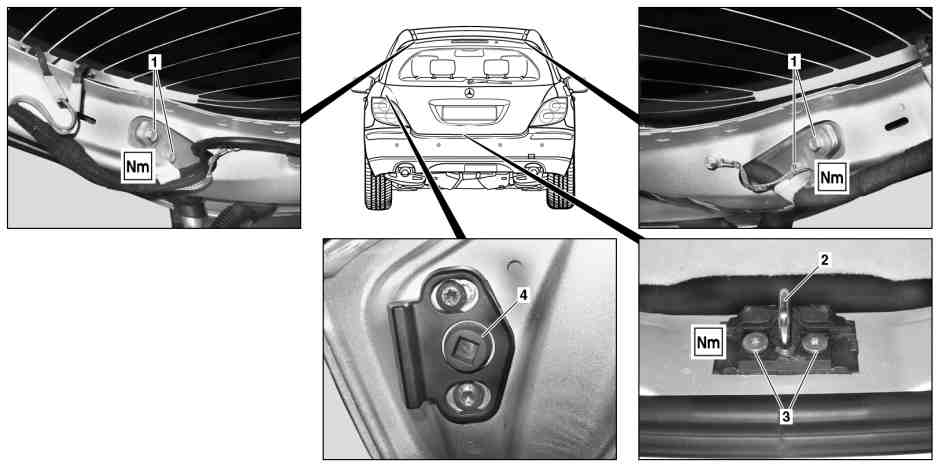

Allentare le viti (1) sulla cerniera porta a sinistra ed a destra

4

Allentare le viti (3) all'occhiello di chiusura (2)

5

Avvitare l'arresto (4) sul lato destro e sinistro del portellone posteriore

6

Regolare il portellone posteriore sulle cerniere

 Il bordo superiore del portellone posteriore deve essere a livello con la superficie esterna del tetto (Y) e i bordi delle fiancate (N, P). Contemporaneamente rispettare le misure degli interstizi, vedi:



Misure degli interstizi su cofani, porte e coperchi

AR60.00-P-0700-01RT

Misura degli interstizi

*BE60.00-P-1003-01S

Misura degli interstizi

*BE60.00-P-1004-01S

Misura degli interstizi

*BE60.00-P-1005-01S

 Spessimetro

*129589032100

7

Serrare le viti (1) delle cerniere

 Ritoccare i danni alla vernice delle teste delle viti con una matita da ritocco adatta.



*BA72.20-P-1001-02K

Regolazione sull'occhiello di chiusura

8

Regolare il portellone posteriore spostando l'occhiello di chiusura (2)

 Il portellone posteriore deve essere a livello con il bordo del paraurti (Z). Contemporaneamente rispettare le misure degli interstizi, vedi:



Misure degli interstizi su cofani, porte e coperchi

AR60.00-P-0700-01RT

Misura degli interstizi

*BE60.00-P-1005-01S

 Spessimetro

*129589032100

9

Serrare le viti (3) sull'occhiello di chiusura (2)



*BA72.20-P-1002-02K

10

Registrare il lato sinistro e destro dell'arresto (4) sul portellone posteriore mediante rotazione

 Scostamenti minimi del portellone posteriore rispetto al parafango posteriore possono essere compensati regolando l'arresto.

11.1

Controllare la fessura d'aria tra il portellone posteriore e il listello protezione antincastro sull'intera lunghezza del listello protezione antincastro

 Solo nei veicoli con portellone posteriore automatico, codice 890.

 Se non è presente alcuna fessura d'aria, il funzionamento del portellone posteriore automatico non è garantito.

 Controllare la fessura d'aria: far passare un foglio di carta spesso sull'intera lunghezza tra il listello protezione antincastro e il portellone posteriore.

 Su entrambi i lati del veicolo.

12

Agganciare il rivestimento superiore dell'intelaiatura finestrino e il rivestimento laterale dell'intelaiatura finestrino

13

Montare la modanatura di accesso (vano di carico)

AR68.30-P-4100RTA

Numero

Denominazione

Tipo 251

BE60.00-P-1003-01S

Misura degli interstizi

Porta anteriore verso la porta posteriore nella zona del montante B

Misura "K"

mm

4,5 (1)

Porta posteriore verso l'intelaiatura del tetto

Misura "L"

mm

4 (1)

Porta posteriore verso il montante posteriore

Misura "M"

mm

4,5 (1)

Porta posteriore verso la fiancata

Misura "N"

mm

5,5 (1)

Cristallo porta posteriore verso la fiancata

Misura "O"

mm

5,5 (1)

vedi figura

-

BE60.00-P-1004-01S

Misura degli interstizi

Porta posteriore verso la fiancata

Misura "P"

mm

5,5 (1)

Porta posteriore verso il parafango posteriore

Misura "Q"

mm

4 (1)

Porta posteriore verso la modanatura di accesso

Misura "R"

mm

6 (0,5)

Porta anteriore verso la porta posteriore

Misura "S"

mm

4 (1)

Porta anteriore verso la modanatura di accesso

Misura "T"

mm

5 (0,5)

vedi figura

-

BE60.00-P-1005-01S

Misura degli interstizi

Luce posteriore verso il paraurti

Misura "U"

mm

3,5 (1,5)

Luce posteriore verso la fiancata

Misura "V"

mm

3,5 (1)

Misura "W"

mm

4 (1)

Luce posteriore verso la porta posteriore

Misura "X"

mm

4,5 (1,5)

Porta posteriore verso il modulo antenna

Misura "Y"

mm

5,5 (0,5)

Porta posteriore verso il paraurti

Quota "Z"

mm

6 (1,5)

vedi figura

-

Numero

Denominazione

Tipo 251

BA72.20-P-1001-02K

Vite cerniera porta sulla porta posteriore

Nm

36

BA72.20-P-1002-02K

Vite occhiello di chiusura su carrozzeria

Nm

11
