Smontare, montare il carrello superiore della porta scorrevole

AR72.16-S-7842E

Smontare, montare il carrello superiore della porta scorrevole

18.12.2015

Tipo

447, 448

Avvertenze di modifica

29.09.2015

Aggiunto: "Smontare il fusibile".

Fase di lavoro 1

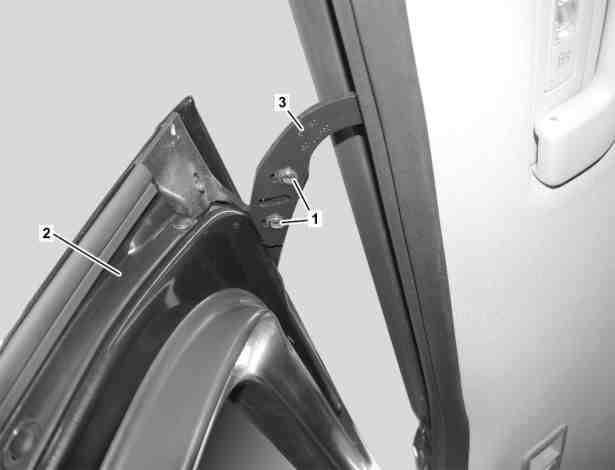

Illustrazione riferita al tipo 447.8

1

Viti

2

Porta scorrevole

3

Carrello superiore

 Pericolo!

Pericolo di lesioni da schiacciamento o incastramento delle dita durante lo smontaggio, il montaggio ed i lavori di regolazione su cofani, porte, coperchi esul tetto scorrevole

Durante lo spostamento dei componenti, gli arti o altre parti del corpo non devono trovarsi nell'area interessata dal movimento.

AS00.00-Z-0011-01A

 

Smontare, montare

1.1

Smontare il fusibile 74 della porta scorrevole elettrica sinistra (2)

Tipo 447.7/8, 448.8
con codice T56 (Azionamento elettrico per porta scorrevole sinistra)
Se il carrello superiore (3) viene smontato dalla porta scorrevole elettrica sinistra (2).



Occupazione modulo fusibili e relè parete frontale vano piedi lato destro

GF54.15-S-1256-39TRA

1.2

Smontare il fusibile 311 della porta scorrevole elettrica destra (2)

Tipo 447.7/8, 448.8
con codice T55 (Azionamento elettrico per porta scorrevole destra)
Se il carrello superiore (3) viene smontato dalla porta scorrevole elettrica destra (2).



Occupazione modulo fusibili e relè montante A lato destro

GF54.15-S-1256-38TRA

2

Contrassegnare la posizione di montaggio del carrello superiore (3) sull'alloggiamento della porta scorrevole (2)

3

Bloccare la porta scorrevole (2) per impedirne la caduta

4

Svitare le viti (1)

 Vite carrello in alto sull'alloggiamento

*BA72.16-N-1020-01J

5

Staccare il carrello superiore (3) dall'alloggiamento per la porta scorrevole (2)

 Montaggio: Allineare il carrello superiore (3) ai contrassegni applicati sull'alloggiamento per la porta scorrevole (2).

6

Estrarre il carrello superiore (3) dalla guida in alto per la porta scorrevole (2)

 Montaggio: Controllare il danneggiamento dei rulli del carrello superiore (3).

In caso di danni



Sostituire il carrello superiore (3)

7

Montaggio in successione inversa



Controllare

8

Controllare la misura dell'interstizio "FA" e la zona di transizione tra la porta scorrevole (2) e la porta anteriore

 Il profilato della porta scorrevole (2) deve essere allineato al profilato della porta anteriore o sporgere al massimo di 1 mm.

Misure degli interstizi

*BE60.00-N-1006-01J

 Spessimetro

*129589032100

Se le contestazioni persistono



regolare il carrello superiore (3)

AR72.16-S-1023E

Misure degli interstizi

Numero

Denominazione

Tipo 447, 448 tranne codice W65, W68

Tipo 447, 448 con codice W65, tipo 447, 448 con codice W68

BE60.00-N-1006-01J

Misure degli interstizi

Dalla porta scorrevole al telaio del tetto

Misura "FA"

mm

4,5 (1,4)

4,5 (1,4)

Dalla porta scorrevole alla fiancata

Misura "FB"

mm

4 (+1,2/-0,8)

4 (+1,2/-0,8)

Cristallo nella porta scorrevole, su tutti i lati

Misura "FC"

mm

3

3

Figura vedi

AR60.00-S-0700-01E

AR60.00-S-0700-01E

 Porte scorrevoli

Numero

Denominazione

Tipo 447, 448

BA72.16-N-1020-01J

Vite carrello in alto sull'alloggiamento

Nm

12
